5-17
Français

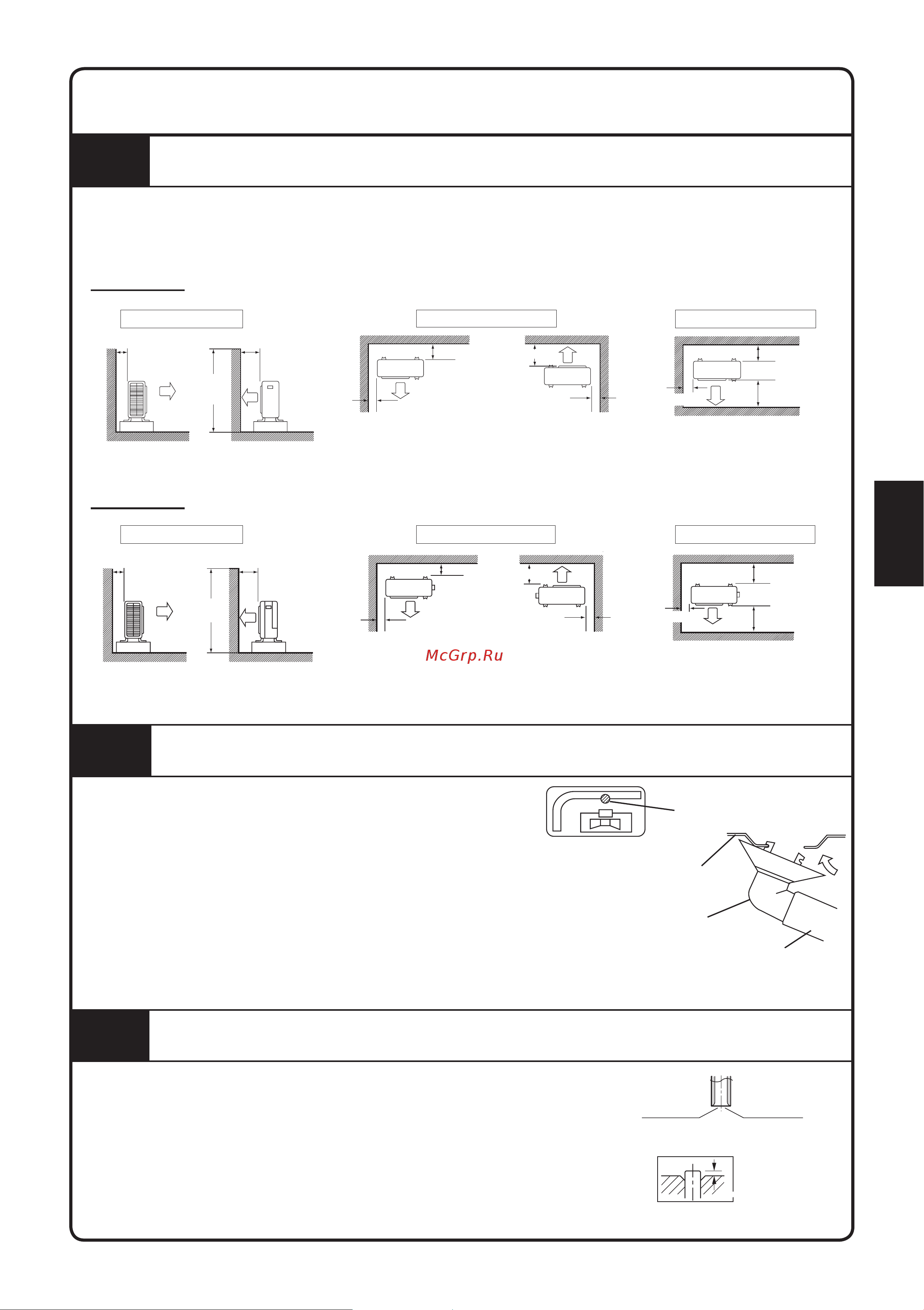

RECOMMANDATION D’INSTALLATION À L’EXTÉRIEUR
1
INSTALLATION DE L’UNITÉ EXTÉRIEURE
• Si un mur ou tout autre obstacle se trouve sur le chemin du jet d’air d’admission ou de rejet de l’unité extérieure, suivre
les directives d’installation ci-dessous.
• Pour l’un des modèles ci-dessous d’installation, la hauteur du mur sur le côté échappement doit être d’au moins
1200mm
2
TRAVAUX DE VIDANGE
Travaux de vidange. (Unité De Pompe À Chaleur Seulement)
1) Utiliser une prise de drainage pour le drainage.
2) Si le port de drainage est recouvert par un socle de montage ou un
revêtement de sol, placer des pieds supplémentaires d’au moins
30mm (1-3/16”) de haut sous les pieds de l’unité extérieure.
3) Dans les zones froides, ne pas utiliser de tuyau de drainage avec
l’unité extérieure.
(Autrement, l’eau de drainage risque de geler, perturbant les
performances de chauffage.)
Mur face à un côté
Mur face à un côté
Mur face à deux côtés
Mur face à deux côtés
Mur face à trois côtés
Mur face à trois côtés
Plus de 50
Plus de 100
Plus
de 50
Plus de
50
Plus de
50
Plus de
50
Plus de
50
Plus de
50
Plus de 100
Plus de 350
Plus de
100
Plus de
100
Plus de
150
Plus de
350
Plus de 150
Plus de 100
Plus de 300
Plus de 350
Vue latérale
Vue latérale
Vue de dessus
Vue de dessus
Vue de dessus
Vue de dessus
1200
ou moins
1200
ou moins
RXC20/25/35
RXC50/60/71
Orifice d’eau de vidange
Châssis inférieur
Prise de vidange
Tuyau (disponible dans le commerce,
diamètre intérieur de 5/8"(16mm))
1) Couper l’extrémité du tuyau à l’aide d’un coupe-tube.
2) Ébarber avec la surface de coupe pointant vers le bas pour que les éclats
n’entrent pas dans le tuyau.
3) Mettre l’écrou évasé sur le tuyau.
4) Évaser le tuyau.
5) Vérifier que l’évasement est réalisé correctement.
3
ÉVASEMENT DE L’EXTRÉMITÉ DU TUYAU
(Couper exactement
à angles droits.)
Évasement
Placer exactement dans la
position indiquée ci-dessous.
Ébarber.
Matricer
A
