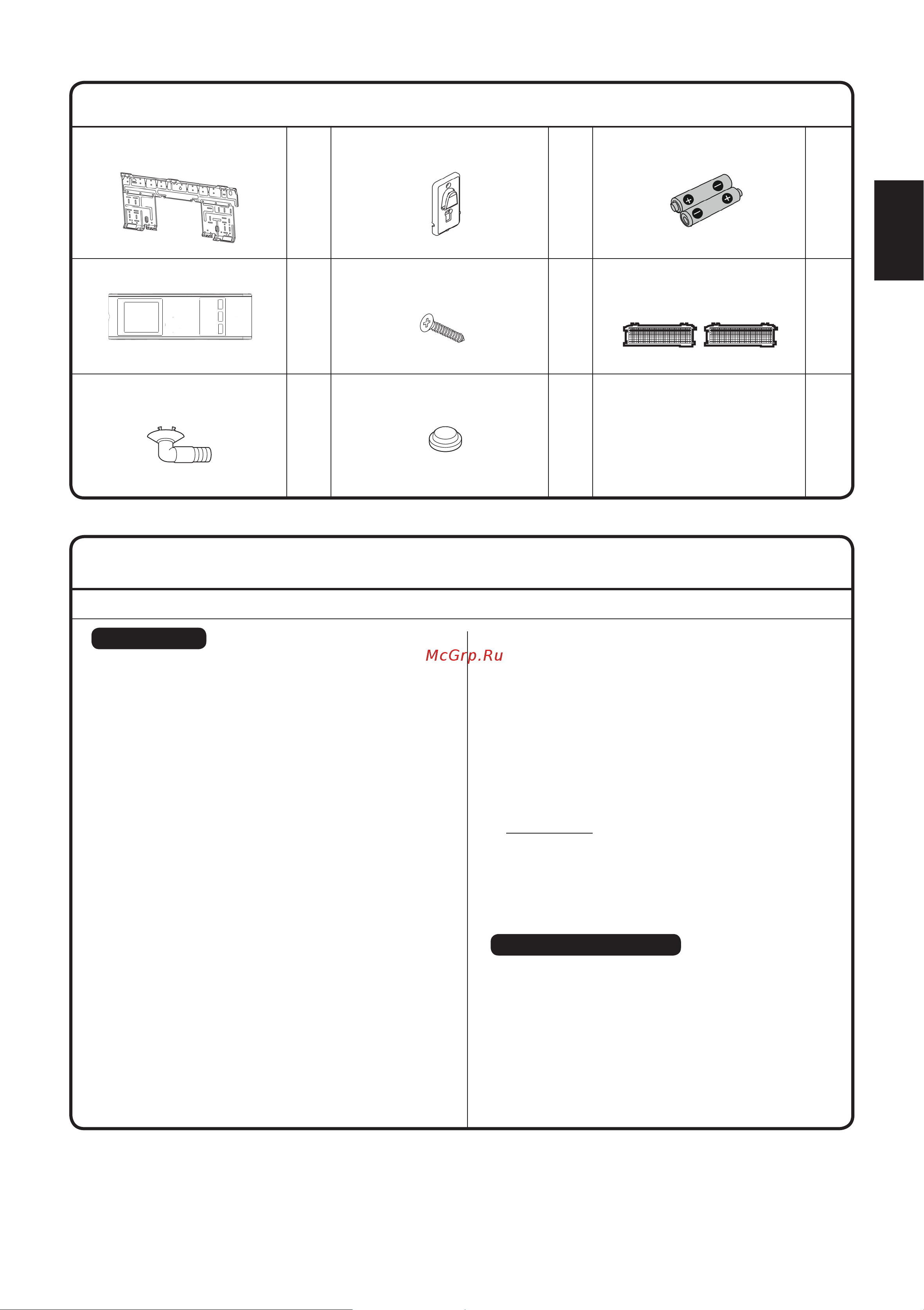

ACCESSORI
Piastra di montaggio
1
Porta telecomando
1
Batterie a secco AAA
2
Telecomando wireless
$
Tō Tō
1
Viti di fissaggio per il porta
telecomando M3 × 16L
2
Filtro di purificazione
dell’aria fotocatalitico
all’apatite di titanio
2
Presa di scarico
1
Tappo di scarico
1
Manuale d’installazione
Manuale operativo
1
1
*Solo per modelli a pompa di calore.
SCELTA DEL LUOGO DI INSTALLAZIONE
• Prima di scegliere il luogo di installazione, ottenere l’approvazione dell’utente.
Unità interna
L’unità interna deve essere posizionata in un luogo in cui:
• Le restrizioni di installazione specificate nel
disegno di installazione dell’unità interna sono
soddisfatte.
• Sia la presa d’aria che lo scarico hanno percorsi
chiari.
• L
’
unità non è esposta alla luce solare diretta.
• L’unità è lontana da fonti di calore o vapore.
• Non c’è alcuna fonte di vapori di olio per macchine
(ciò potrebbe ridurre la durata dell’unità interna).
• Aria fredda circola nella stanza.
• L’unità è lontano da lampade a fluorescenza di
tipo ad accensione elettronica (tipo a inverter o ad
avvio rapido). Poiché questo potrebbe ridurre la
portata del telecomando.
• L’unità è ad almeno 1 metro di distanza da
qualsiasi televisore o radio (l’unità può causare
interferenze con l’immagine o con il suono).
• Installazione all’altezza consigliata (più di 2.3m).
• Non installare l’unità in prossimità o dentro una
porta.
• Non azionare alcun apparecchio di riscaldamento
troppo vicino al condizionatore d’aria oppure usare
in un locale dove sono presenti olio minerale,
vapori di olio o fumi di olio; ciò potrebbe causare
la fusione o la deformazione della parte in plastica
causate da eccessivo calore o reazione chimica.
• Quando l’unità viene usata in cucina, tenere
la farina lontano affinché non venga aspirata
dall’unità.
• Questa unità non è adatta all’utilizzo in officine
dove sono presenti olio da taglio, nebbia o polvere
di ferro o dove la tensione oscilla notevolmente.
• Non installare l’unità in aree come sorgenti calde o
raffinerie di petrolio, dove è presente gas solfuro.
• Assicurarsi che il colore dei fili dell’unità esterna
e i contrassegni dei terminali siano gli stessi per
l’interno, rispettivamente.
• IMPORTANTE : NON INSTALLARE O UTILIZZARE IL
CONDIZIONATORE D’ARIA IN UNA LAVANDERIA.
Non utilizzare cavi giuntati o attorcigliati per
l’alimentazione in ingresso.
Il dispositivo non è destinato ad essere utilizzato in
atmosfera potenzialmente esplosiva.
Telecomando wireless
• Non esporre il telecomando alla luce diretta del
sole (questo ostacolerà la ricezione dei segnali
dall’unità interna).
• Accendere tutte le lampade fluorescenti nella
stanza, se presenti e trovare il sito dove i segnali
del telecomando vengono ricevuti correttamente
dall’unità interna (nel raggio di 7 metri).
