1-25
English

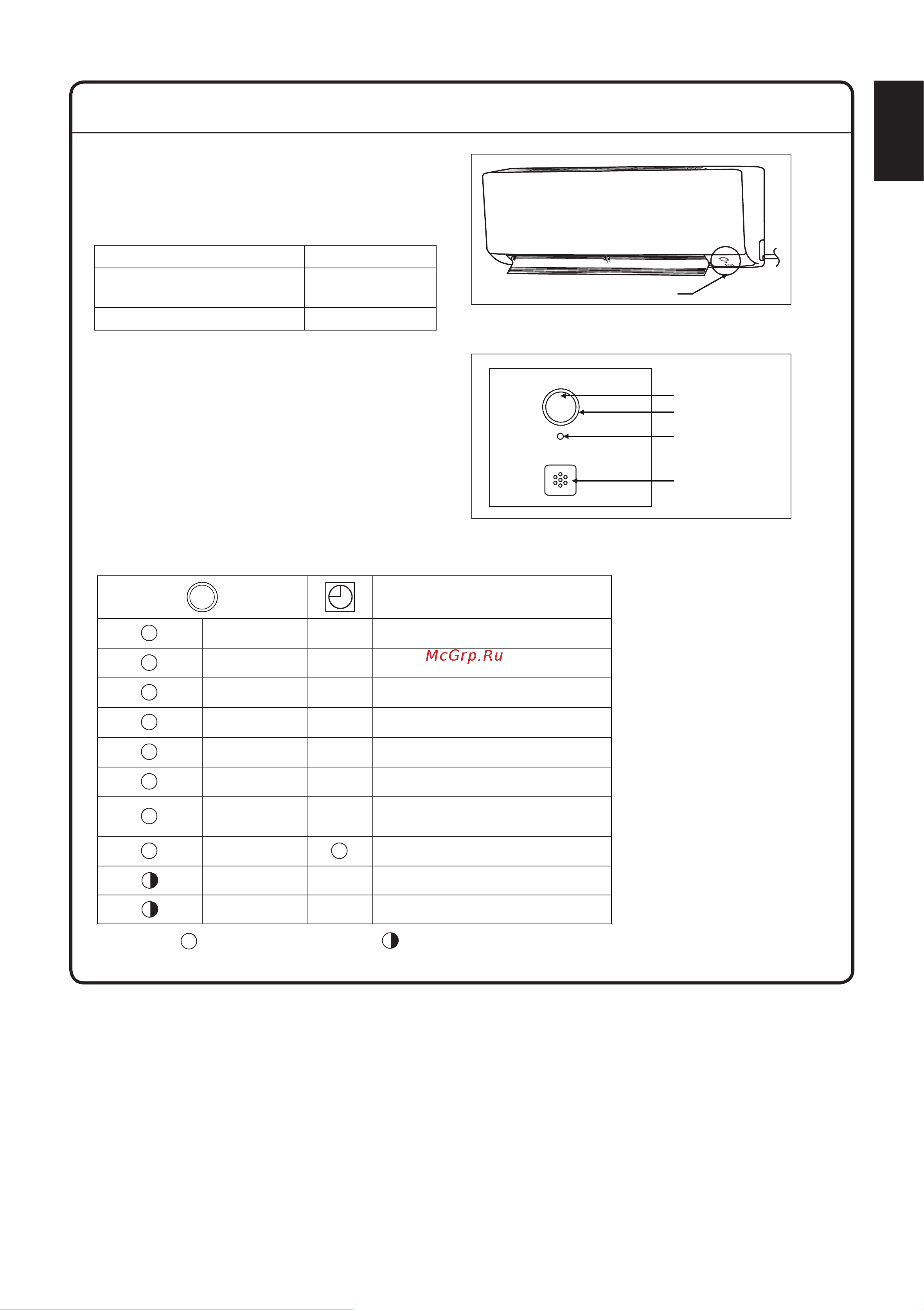

INDICATION LIGHTS
IR Signal Receiver
When an infrared remote control operating signal has
been transmitted, the signal receiver on the indoor
unit will respond as below to confirm acceptance of
the signal transmission.
ON to OFF 1 Long Beep
OFF to ON
Pump down/Cool force on
2 Short Beep
Others 1 Short Beep
Heatpump Unit
The table shows the LED indicator lights for the air
conditioner unit under normal operation and fault
conditions. The LED indicator lights are located at
the side of the air conditioner unit.
The heat pump units are equipped with an “auto”
mode sensor whereby it will provide reasonable room
temperature by switching automatically to either
“cool” or “heat” mode according to the temperature
set by the user.
LED INDICATOR LIGHTS
LED Indicator Lights for Heatpump
Unit
ON/OFF SWITCH
MODE DISPLAY
IR RECEIVER
TIMER
LED Indicator Lights : Normal Operation & Fault Conditions For Heatpump Unit
Operation
Light blue Cool mode
Red Heat mode
Light blue Auto mode in Cooling operation
Red Auto mode in Heating operation
Yellow Fan mode on
Light blue Dry mode on
Dimmed
Light blue
Sleep mode on
Light blue
Timer on
Red Defrost operation
Light blue Unit error
ON
Blinking
