Daikin RXC50BV1B [70/320] Leitfaden für die inneninstallation
![Daikin RXC50BV1B [70/320] Leitfaden für die inneninstallation](/views2/1785417/page70/bg46.png)
3-12

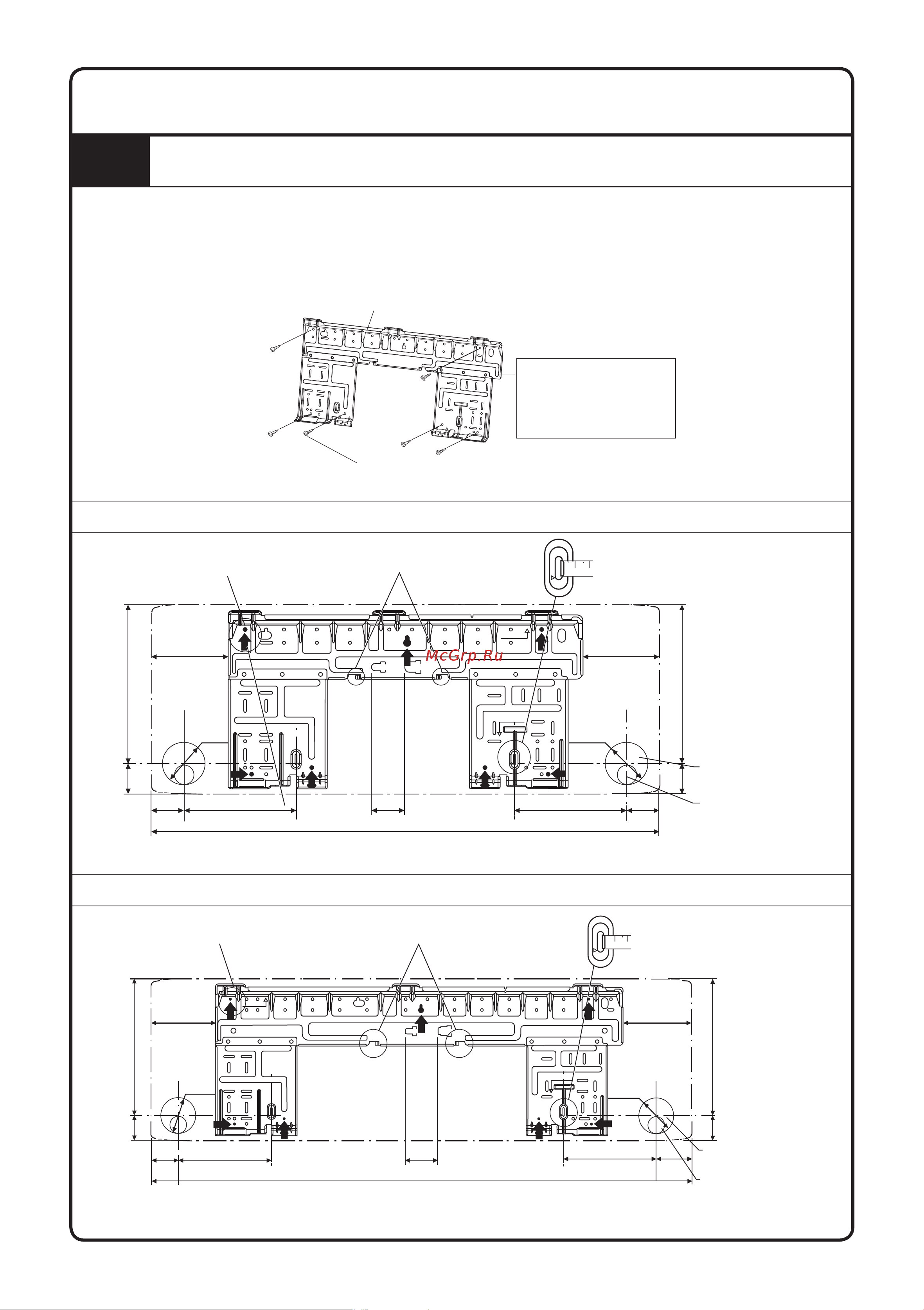

LEITFADEN FÜR DIE INNENINSTALLATION
1
MONTAGEPLATTE INSTALLIEREN
• Die Installation der Montageplatte muss an einer Wand erfolgen, die das Gewicht der Inneneinheit tragen kann.
1) Befestigen Sie die Montageplatte vorübergehend an der Wand, stellen Sie sicher, dass sich die Platte vollständig in
einer waagerechten Position befindet, und markieren Sie die entsprechenden Bohrpunkte an der Wand.
2) Befestigen Sie die Montageplatte mit Schrauben an der Wand.
Empfohlene Befestigungspunkte und Abmessungen der Montageplatte
Befestigungsschraube
der Montageplatte
Die Installation der
Montageplatte muss
an einer Wand erfolgen,
die das Gewicht der
Inneneinheit tragen kann.
Montageplatte
INNENEINHEIT FTXC20/25/35/50
©
Z
116.5
241.6
46.4
770
170 055.94
49.5170
46.4 241.6
117
Ø 65
Ø 65
Empfohlene Montageplatten-
Haltepunkte (insgesamt 7 Punkte)
Platzieren Sie einen Nivellierer
über diesen Laschen.
Verwenden Sie wie
dargestellt ein Maßband.
Positionieren Sie das Ende
des Maßbandes bei
Loch durch die Wand
Ø 65mm
Position des
Ablaufschlauchs
Einheit : mm
Alle Abmessungen in mm
INNENEINHEIT FTXC60/71
©
Z
251.6
45.4
170
60
990
49.5
117
Ø 65
126.5
251.6
45.4
65.5170
Ø 65
Empfohlene Montageplatten-
Haltepunkte (insgesamt 7 Punkte)
Platzieren Sie einen Nivellierer
über diesen Laschen.
Verwenden Sie wie
dargestellt ein Maßband.
Positionieren Sie das Ende
des Maßbandes bei
Loch durch die Wand
Ø 65mm
Position des
Ablaufschlauchs
Einheit : mm
Alle Abmessungen in mm
