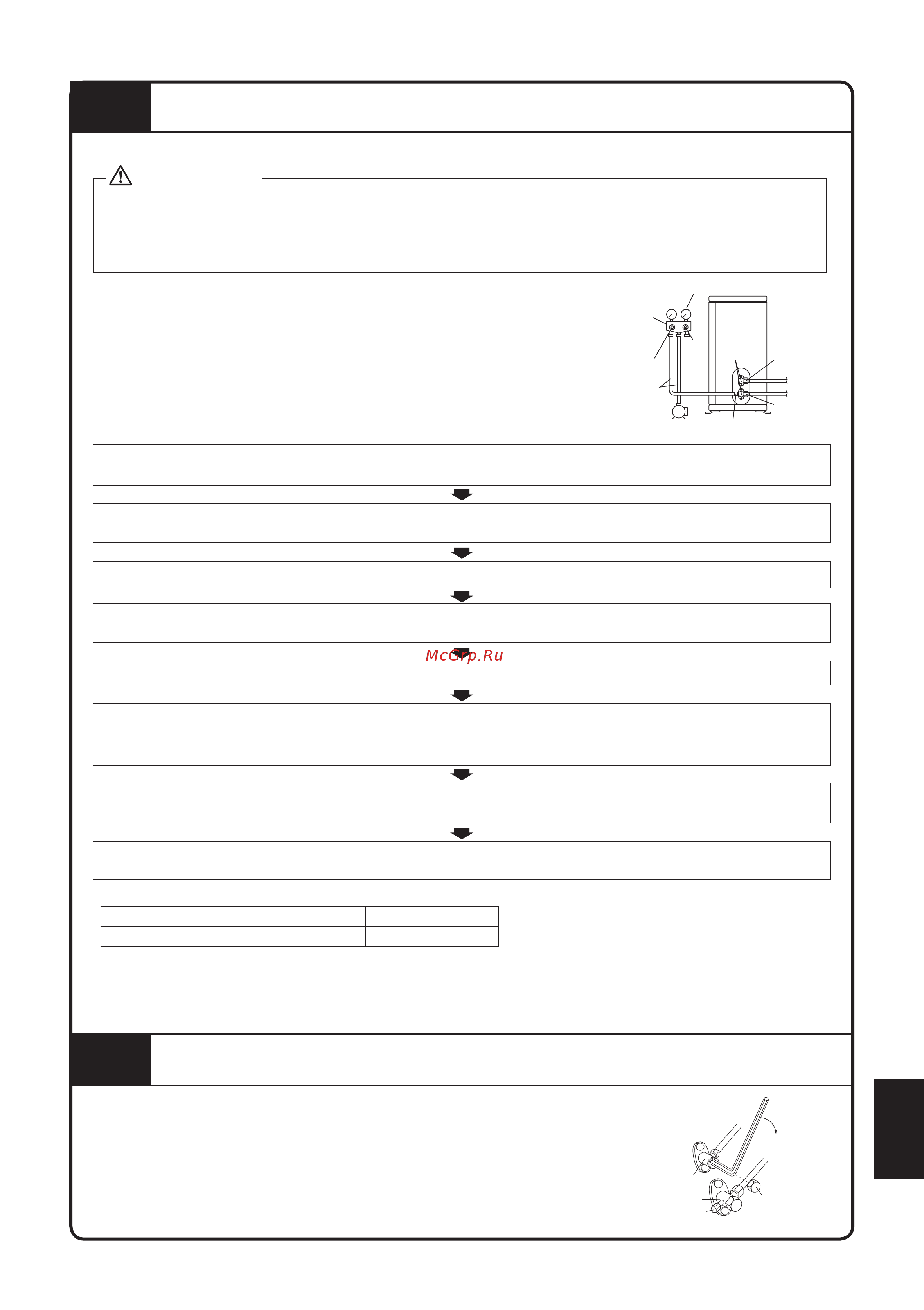

![Daikin FTXC60BV1B [301/320] Operacja odsysania](/views2/1785417/page301/bg12d.png)
11-19
Polish
• Po zakończeniu prac instalacyjnych, konieczne jest odpowietrzenie i sprawdzenie pod kątem wycieku gazu
1) Nie mieszać w cyklu chłodniczym żadnych substancji innych niż określony czynnik chłodniczy (R32).
2) W razie wystąpienia wycieku gazowego czynnika chłodniczego, przewietrzyć pomieszczenie jak najszybciej i jak najlepiej.
3) R32 oraz inne czynniki chłodnicze należy zawsze odzyskiwać i nigdy nie należy ich uwalniać bezpośrednio do środowiska.
4) Używać pompy próżniowej tylko do R32. Korzystanie z tej samej pompy próżniowej do różnych czynników może doprowadzić
do uszkodzenia pompy próżniowej lub urządzenia.
OSTRZEŻENIE
• Jeżeli używany jest dodatkowy czynnik chłodniczy,
przeprowadzić odpowietrzanie z rur czynnika chłodniczego
i jednostki wewnętrznej za pomocą pompy próżniowej,
następnie dodać dodatkowy czynnik chłodniczy.
• Użyć klucza sześciokątnego (4 mm) do obsługi pręta zaworu
odcinającego.
• Wszystkie złącza rury czynnika chłodniczego należy dokręcić
za pomocą klucza dynamometrycznego podanym momentem
dokręcenia.
Czujnik ciśnienia
Nasadki
zaworu
Zawór
odcinający
ciecz
Zawór
odcinający gaz
Pompa próżniowa Przyłącze serwisowe
Zawór
wysokiego
ciśnienia
Zawór niskiego
ciśnienia
Węże do napełniania
Manometr
mieszanki
Zestaw
manometrów
1) Podłączyć wystającą stronę przewodu napełniającego (który wychodzi z zestawu manometrów) do przyłącza
serwisowego zaworu odcinającego.
2) Całkowicie otwarty niskociśnieniowy zawór zestawu manometrów (Lo) i całkowicie zamknięty jego zawór wysokociśnieniowy (Hi).
(Zawór wysokociśnieniowy nie wymaga później żadnej obsługi).
3) Przeprowadzić pompowanie próżniowe i upewnić się, że manometr mieszanki wskazuje - 0,1MPa ( - 760 mmHg)*
1
.
4) Zamknąć niskociśnieniowy zawór zestawu manometrów (Lo) i pompę próżniową odcinającego. (Utrzymać ten stan
przez kilka minut, aby mieć pewność, że wskaźnik manometru mieszanki nie powróci do poprzedniego stanu)*
2
.
5) Zdjąć pokrywy z zaworu odcinającego cieczy i zaworu odcinającego gazu.
6) Obrócić pręt zaworu odcinającego cieczy o 90 stopni w lewo za pomocą klucza sześciokątnego, aby otworzyć zawór. Zamknąć go po
upływie 5 sekund i sprawdzić pod kątem wycieku gazu. Za pomocą wody z mydłem sprawdzić pod kątem wycieku gazu z rozszerzenia
jednostki wewnętrznej i rozszerzenia jednostki zewnętrznej oraz prętów zaworów. Po sprawdzeniu, wytrzeć całą wodę z mydłem.
7) Odłączyć przewód napełniający od przyłącza serwisowego zaworu odcinającego gazu, następnie całkowicie otworzyć
zawory odcinające cieczy i gazu. (Nie podejmować próby obracania pręta zaworu poza jego ogranicznik).
8) Dokręcić trzonki zaworu i przyłącza serwisowego dla zaworów odcinających cieczy i gazu za pomocą klucza
dynamometrycznego podanymi momentami dokręcenia.
*1. Długość rury a czas pracy pompy próżniowej
Długość rury Do 15 metrów Ponad 15 metrów
Czas pracy Nie mniej niż 10 min Nie mniej niż 15 min
*2. Odchylenie wskaźnika manometru mieszanki może wskazywać na zawartość wody w czynniku chłodniczym lub
poluzowaniu złącza rurowego.
Sprawdzić wszystkie złącza rur i ponownie dokręcić nakrętki, w zależności od potrze, następnie powtórzyć kroki od
2) do 4).
6
OPERACJA ODSYSANIA
Aby chronić środowisko, należy przeprowadzić procedurę odsysania w przypadku zmiany lokalizacji lub
utylizacji urządzenia.
1) Zdjąć pokrywy zaworu z zaworu odcinającego cieczy i zaworu odcinającego gazu.
2) Włączyć tryb wymuszonego chłodzenia.
3) Po upływie 5 do 10 minut, zamknąć zawór odcinający cieczy za pomocą
sześciokątnego klucza.
4) Po upływie dwóch do trzech minut, zamknąć zawór odcinający gaz i wyłączyć tryb
wymuszonego chłodzenia.
5
ODPOWIETRZANIE I SPRAWDZANIE POD KĄTEM WYCIEKU GAZU
Klucz
sześciokątny
Zamknięcie
Pokrywa zaworu
Przyłącze serwisowe
Zawór odcinający gazu
Zawór odcinający cieczy
