Daikin RXC50BV1B [184/320] Замена сливной пробки и сливного шланга
![Daikin RXC50BV1B [184/320] Замена сливной пробки и сливного шланга](/views2/1785417/page184/bgb8.png)
7-14
Трубы слева, слева и сзади или слева и снизу.

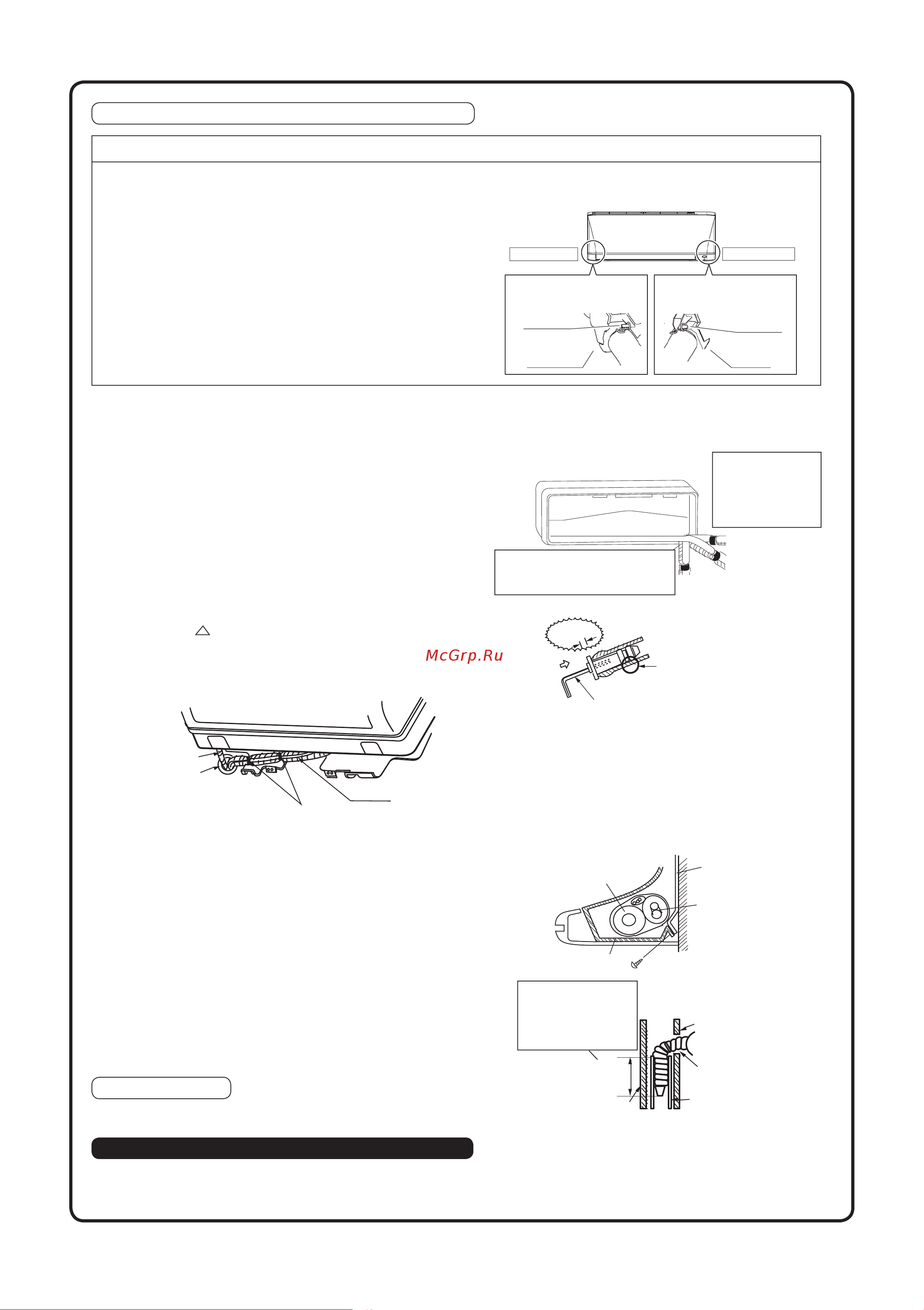

Замена сливной пробки и сливного шланга
• Метод снятия
1) Поверните, чтобы снять зажим провода с крюка
справа, и снимите сливной шланг.
2) Снимите сливную пробку слева и установите ее
справа.
3) Вставьте сливной шланг и затяните, закрепив
зажим для провода поворотом.
Если вы забудете затянуть зажим, возможна
утечка воды.
Место крепления сливного шланга
Сливной шланг находится с задней стороны
устройства.
Зажим для
провода
Левая сторона
Правая сторона
Передняя сторона устройства
Крепление с левой стороны
Крепление с правой стороны
(по умолчанию)
Сливной
шланг
Сливной
шланг
Зажим для
провода
1) Прикрепите сливной шланг к нижней стороне труб с
хладагентом клейкой лентой.
2) Сливной шланг подключается к сливному отверстию на
место сливной пробки.
3) Трубы с хладагентом должны идти по маршруту,
указанному на монтажной пластине.
4) Протяните сливной шланг и трубы с хладагентом
через отверстие в стене, затем повесьте внутренний
блок на крюки
на монтажной пластине, руководствуясь
маркировкой
на верхней стороне внутреннего блока.
5) Протяните соединительный провод между блоками.
6) Подключите соединительные трубы между блоками.
Сливной шланг
Это отверстие
следует законопатить
или заделать
замазкой.
Обвяжите
пластиковой
лентой.
Mounting plate
Обмотайте
изоляционную
ленту вокруг
изогнутой части
трубы для
хладагента. Лента
типа должна
перехлестывать не
менее половины
ширины на каждом
витке.
7) Скрепите трубы для хладагента и сливной шланг, обмотав
их изолентой класса .
8) Соблюдайте осторожность, чтобы не внутренние провода
не повредились внутренним блоком. Нажимайте на
нижний край внутреннего блока обеими руками, пока
он плотно не встанет на крюки монтажной пластины.
Закрепите внутренний блок на монтажной пластине
винтами (M4 × 12L) .
Трубы в стене.
Следуйте приведенным инструкциям
Трубы слева, слева и сзади или слева и снизу
1) Вставьте сливной шланг до этой глубины, чтобы он не
выскочил из сливной трубы.
Сливной шланг
Сливной шланг
Наружная стена
50 мм или
более
Сливная труба из
винилхлорида
Внутренняя стена
Вставьте сливной
шланг до этой
глубины, чтобы он
не выскочил наружу
из сливной трубы.
Трубы для
хладагента
M4 × 12L (2 точки)
Пластина для
монтажа
Нижняя рамка
Не наносите смазочное масло
(машинное масло хладагента)
при вставке. Применение
масла приведет к разрушению
пробки и протечкам.
Трубы с левой
стороны
Снимите крышку
отверстия для
трубы здесь для
подключения
труб слева.
Снимите крышку отверстия для
трубы здесь для подключения
труб слева и снизу.
Трубы слева и
сзади
Трубы слева и снизу
● Как установить сливную пробку
Вставьте шестигранный
ключ (4 мм)
Нет
промежутков
