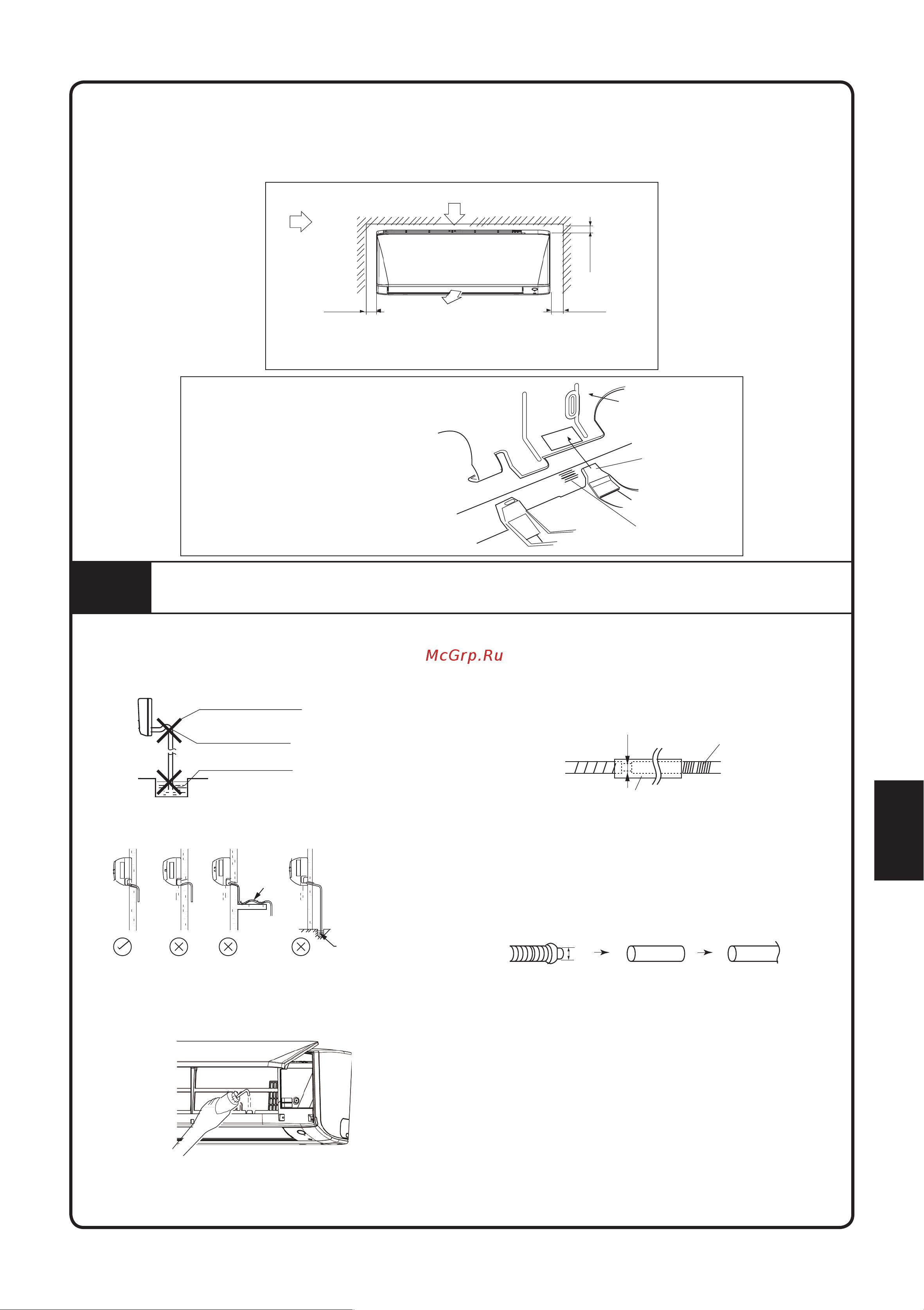

Η εσωτερική μονάδα πρέπει να εγκατασταθεί με τέτοιο τρόπο ώστε να αποφεύγεται η ανάμειξη του ψυχρού
αέρα με τον ζεστό αέρα επιστροφής. Εφαρμόστε το διάκενο εγκατάστασης που φαίνεται στο σχήμα. Μην
τοποθετείτε την εσωτερική μονάδα όπου μπορεί να υπάρξει άμεση έκθεση στο φως του ήλιου. Επίσης, αυτή η
θέση πρέπει να είναι κατάλληλη για σωληνώσεις και αποχετεύσεις, και μακριά από πόρτες και παράθυρα.
Αέρας επιστροφής
Απαιτούμενος χώρος
ελάχ. 50
ελάχ. 50
ελάχ. 55
(Χώρος για
συντήρηση)
(Χώρος για
συντήρηση)
(Χώρος για
απόδοση)
Ροή αέρα
(Εσωτερική)
Όλες οι διαστάσεις είναι σε mm
Πώς να συνδέσετε την εσωτερική
μονάδα
Ασφαλίστε τις δαγκάνες του κάτω
πλαισίου στην πλάκα στήριξης
.
Πώς να αφαιρέσετε την εσωτερική
μονάδα.
Σπρώξτε την επισημασμένη περιοχή
(στο κάτω μέρος της μπροστινής
σχάρας) προς τα πάνω για να
απελευθερώσετε τις δαγκάνες.
Πλάκα
συναρμολόγησης
Δαγκάνα
Επισήμανση (πίσω πλευρά)
Κάτω πλαίσιο
Μπροστινή
σχάρα
4
ΣΩΛΗΝΑΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ
• Συνδέστε τον σωλήνα αποστράγγισης, όπως
περιγράφεται παρακάτω.
Ο σωλήνας αποστράγγισης πρέπει
να έχει κλίση προς τα κάτω.
Μην δημιουργείτε παγίδες.
Μην τοποθετείτε το άκρο
του σωλήνα στο νερό.
• Αποχέτευση νερού
Διαρροή
νερού
Διαρροή
νερού
Διαρροή
νερού
Κατακράτηση
νερού
Αποστράγγισης
ΛάθοςΛάθοςΛάθοςΣωστό
Το άκρο
βυθισμένο
στο νερό
• Αφαιρέστε τα φίλτρα αέρα και ρίξτε λίγο νερό στο
δοχείο αποστράγγισης, για να ελέγξετε εάν το νερό ρέει
ομαλά.
• Όταν ο εύκαμπτος σωλήνας αποστράγγισης χρειάζεται
επέκταση, αγοράστε μία επέκταση εμπορίου.
Βεβαιωθείτε ότι έχετε εφαρμόσει θερμική μόνωση στο
εσωτερικό τμήμα του εύκαμπτου σωλήνα επέκτασης.
Σωλήνας
αποστράγγισης
εσωτερικής μονάδας
φ16
Επέκταση σωλήνα αποστράγγισης
Μόνωση σωλήνα θερμότητας
(Παροχή πεδίου)
• Όταν συνδέετε έναν σωλήνα πολυβινυλοχλωριδίου
(ονομαστική διάμετρο 16mm) απευθείας στον
εύκαμπτο σωλήνα αποστράγγισης που συνδέεται
με την εσωτερική μονάδα, όπως στην περίπτωση
των εργασιών με τις επιτοίχιες σωληνώσεις,
χρησιμοποιήστε μια κοινή υποδοχή αποστράγγισης
(ονομαστική διάμετρο 16mm) ως σύνδεσμο.
φ16
Σωλήνας
αποστράγγισης
που παρέχεται
με την
εσωτερική
μονάδα
υποδοχή
(ονομαστική
διάμετρος
16mm)
σωλήνας
πολυβινυλίου
(διάμετρος
16mm)
