Daikin RXC50BV1B [214/320] Καλωδιωση
![Daikin RXC50BV1B [214/320] Καλωδιωση](/views2/1785417/page214/bgd6.png)
8-16
5

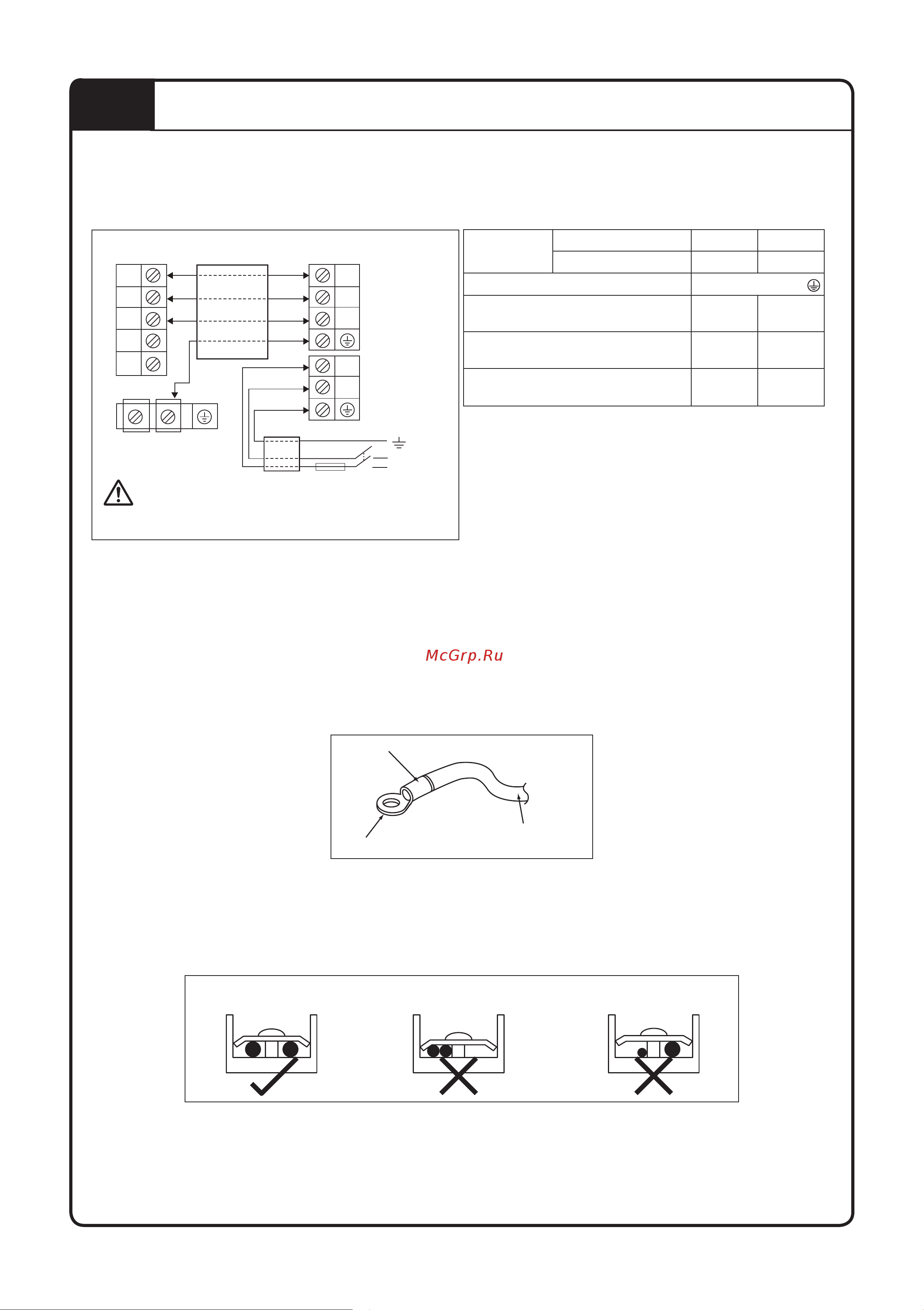

ΚΑΛΩΔΙΩΣΗ
ΣΗΜΑΝΤΙΚΟ: * Τα στοιχεία που φαίνονται στον πίνακα είναι μόνο για ενημέρωση. Θα πρέπει να ελεγχθούν για να
βεβαιωθείτε ότι συμμορφώνονται με τους τοπικούς/εθνικούς κανονισμούς. Εξαρτάται επίσης από τον
τύπο εγκατάστασης και τους αγωγούς που χρησιμοποιούνται.
** Το κατάλληλο εύρος τάσης πρέπει να ελεγχθεί με τις τιμές της ετικέτας στη μονάδα.
2
1
2
1
N
L
3
3
Μονάδα ακροδεκτών
εσωτερικής μονάδας
Καλώδιο
διασύνδεσης
Μονάδα ακροδεκτών
εξωτερικής μονάδας
Καλώδιο τροφοδοσίας
Ασφάλεια/
Διακόπτης
κυκλώματος
Κεντρικός
διακόπτης
Τροφοδοτικό
N/L2
L/L1
Πρέπει να γίνει αποσύνδεση
όλων των πόλων στο δίκτυο
παροχής, με απόσταση
επαφής τουλάχιστον 3mm.
Μοντέλο Εσωτερικό (FTXC) 20/25/35B 50/60/71B
Εξωτερικό (RXC) 20/25/35B 50/60/71B
Εύρος τάσης**
220-240V/~/50Hz +
Μέγεθος καλωδίου τροφοδοσίας*
Αριθμός αγωγών
mm
2
1.5
3
2.5
3
Μέγεθος καλωδίου διασύνδεσης*
Αριθμός αγωγών
mm
2
1.5
4
2.5
4
Συνιστώμενη ονομαστική τιμή
ασφαλειών/διακόπτη
**
A
16 20
• Όλα τα καλώδια πρέπει να συνδεθούν καλά.
• Βεβαιωθείτε ότι τα καλώδια δεν έρχονται σε επαφή με τη σωλήνωση ψυκτικού μέσου, τον συμπιεστή ή τα
κινούμενα μέρη.
• Το καλώδιο σύνδεσης μεταξύ της εσωτερικής μονάδας και της εξωτερικής μονάδας πρέπει να σφιχτεί
χρησιμοποιώντας το παρεχόμενο άγκιστρο.
• Το καλώδιο τροφοδοσίας πρέπει να
είναι ισοδύναμο με H07RN-F που είναι η ελάχιστη απαίτηση.
• Βεβαιωθείτε ότι δεν εφαρμόζονται εξωτερικές πιέσεις στους συνδετήρες και τα καλώδια των ακροδεκτών.
• Βεβαιωθείτε ότι όλα τα καλύμματα είναι σωστά στερεωμένα για να αποφύγετε τυχόν κενά.
• Χρησιμοποιήστε στρογγυλό ακροδέκτη για τη σύνδεση των καλωδίων στο τερματικό τροφοδοσίας. Συνδέστε
τα καλώδια ταιριάζοντας
τα με τις ενδείξεις στους ακροδέκτες. (Ανατρέξτε στο διάγραμμα συνδεσμολογίας που
συνοδεύει τη μονάδα).
Συνδέστε το μανίκι μόνωσης
Στρογγυλός σφιγκτήρας
Ηλεκτρικό καλώδιο
• Χρησιμοποιήστε το σωστό κατσαβίδι για τη σύσφιξη των βιδών των ακροδεκτών. Λάθος κατσαβίδια μπορεί να
προκαλέσουν βλάβη στην κεφαλή του βίδας.
• Η υπερβολική σύσφιξη μπορεί να προκαλέσει βλάβη στις βίδες των ακροδεκτών.
• Μη συνδέετε καλώδιο διαφορετικού μετρητή στον ίδιο ακροδέκτη.
• Έχετε την καλωδίωση τακτοποιημένη. Βεβαιωθείτε ότι η καλωδίωση δεν
φράσσει άλλα μέρη και το κάλυμμα του
κιβωτίου ακροδεκτών.
Συνδέστε τα καλώδια του ίδιου
μετρητή και στις δύο πλευρές.
Μη συνδέετε καλώδια του
ίδιου μετρητή σε μία πλευρά.
Μη συνδέετε καλώδια
διαφορετικών μετρητών.
