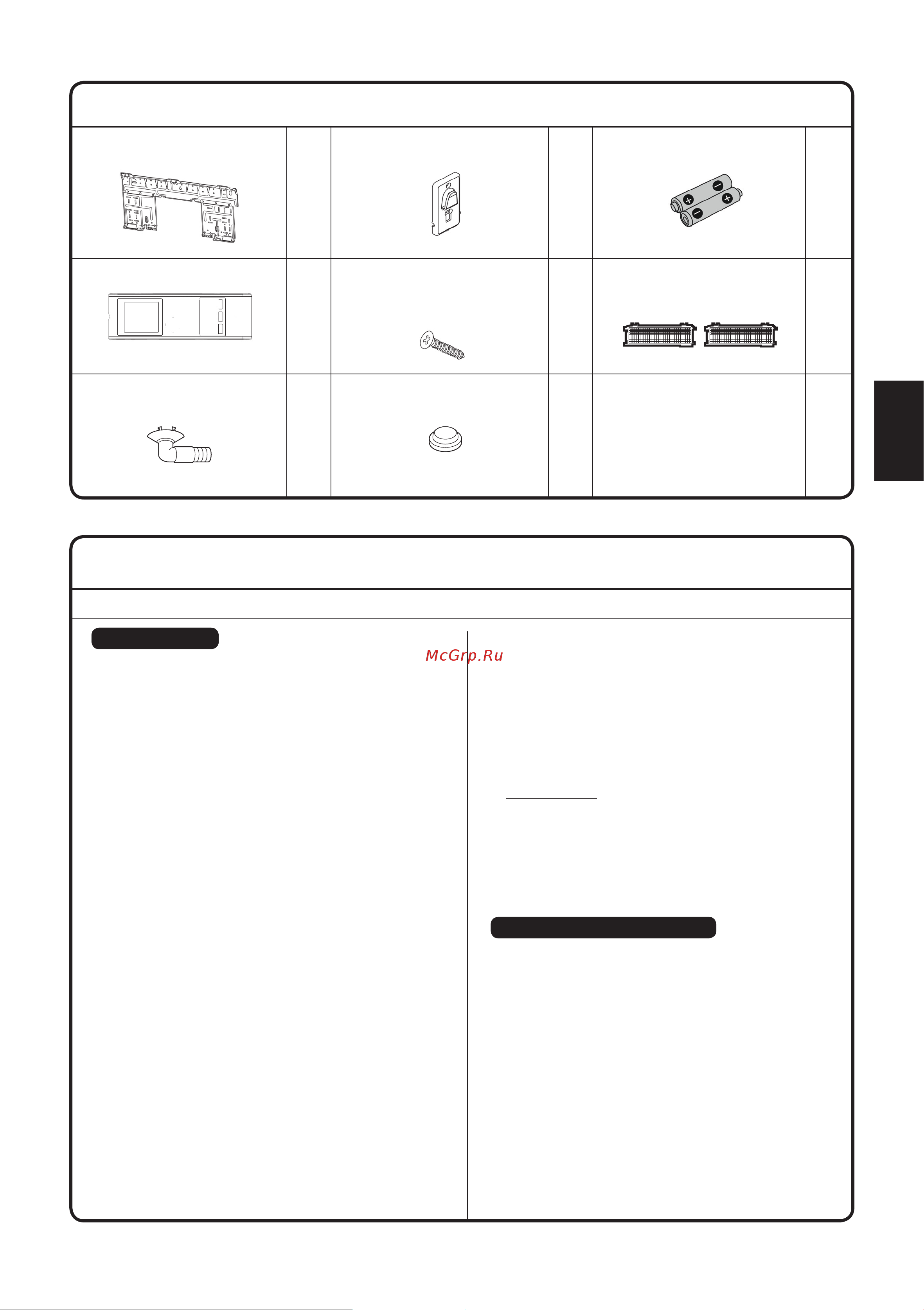

ACCESSOIRES
Placa de montaje
1
Soporte del control remoto
1
Pilas secas AAA
2
Control remoto inalámbrico
$
Tō Tō
1
Tornillos de fi jación para el
soporte del control remoto
M3 × 16L
2
Filtro purificador de aire
fotocatalítico de apatito de
titanio.
2
Toma de drenaje
1
Tapón de drenaje
1
Manual de instrucciones
Manual de instalación
1
1
* Solo para modelos con bomba de
calor.
ELEGIR UN SITIO DE INSTALACIÓN
• Antes de elegir el sitio de instalación, obtenga la aprobación del usuario.
Unidad interior
La unidad interior debe ubicarse en un lugar donde:
• Se cumplen las restricciones de instalación
especificadas en el plano de instalación de la
unidad interior.
• Tanto la entrada de aire como el escape tienen
rutas despejadas.
• La unidad no está expuesta la luz solar directa.
• La unidad está alejada de las fuentes de calor o
vapor.
• No hay fuente de vapor de aceite de la máquina
(esto puede acortar la vida útil de la unidad
interior).
• El aire frío circula por la habitación.
• La unidad está alejada de las lámparas
fluorescentes de tipo de encendido electrónico
(tipo inversor o de arranque rápido). Como estos
pueden acortar el alcance del mando a distancia.
• La unidad está a una distancia de al menos 1
metro de cualquier televisor o equipo de radio (la
unidad puede causar interferencias con la imagen
o el sonido).
• Instale a la altura recomendada (más de 2,3m).
• No instale las unidades en o cerca de la puerta.
• No opere ningún aparato de calefacción
demasiado cerca de la unidad de aire
acondicionado ni lo utilice en una habitación donde
exista aceite mineral o vapor de aceite. Esto puede
causar que la pieza de plástico se derrita o se
deforme como resultado de un calor excesivo o
una reacción química.
• Cuando la unidad se utiliza en la cocina, mantenga
la harina alejada de la succión de la unidad.
• Esta unidad no es adecuada para el uso en fábrica
donde existan aceites de corte, rocío o polvo de
hierro o el voltaje fluctúe considerablemente.
• No instale las unidades en un área como un
manantial de aguas termales o una planta de
refinería de petróleo donde exista gas sulfuro.
• Asegúrese de que el color de los cables de la
unidad exterior y las marcas de los terminales sean
iguales a los del interior, respectivamente.
• IMPORTANTE : NO INSTALE NI USE LA UNIDAD
DE AIRE ACONDICIONADO EN UNA SALA DE
LAVANDERÍA.
No utilice cables unidos y retorcidos para la fuente
de alimentación entrante.
El equipo no está diseñado para su uso en una
atmósfera potencialmente explosiva.
Control remoto inalámbrico
• No exponga el control remoto a la luz solar directa
(esto dificultará la recepción de señales de la
unidad interior).
• Encienda todas las lámparas fluorescentes de
la habitación, si las hay, y busque el sitio donde
la unidad interior reciba las señales del control
remoto (a menos de 7 metros).
