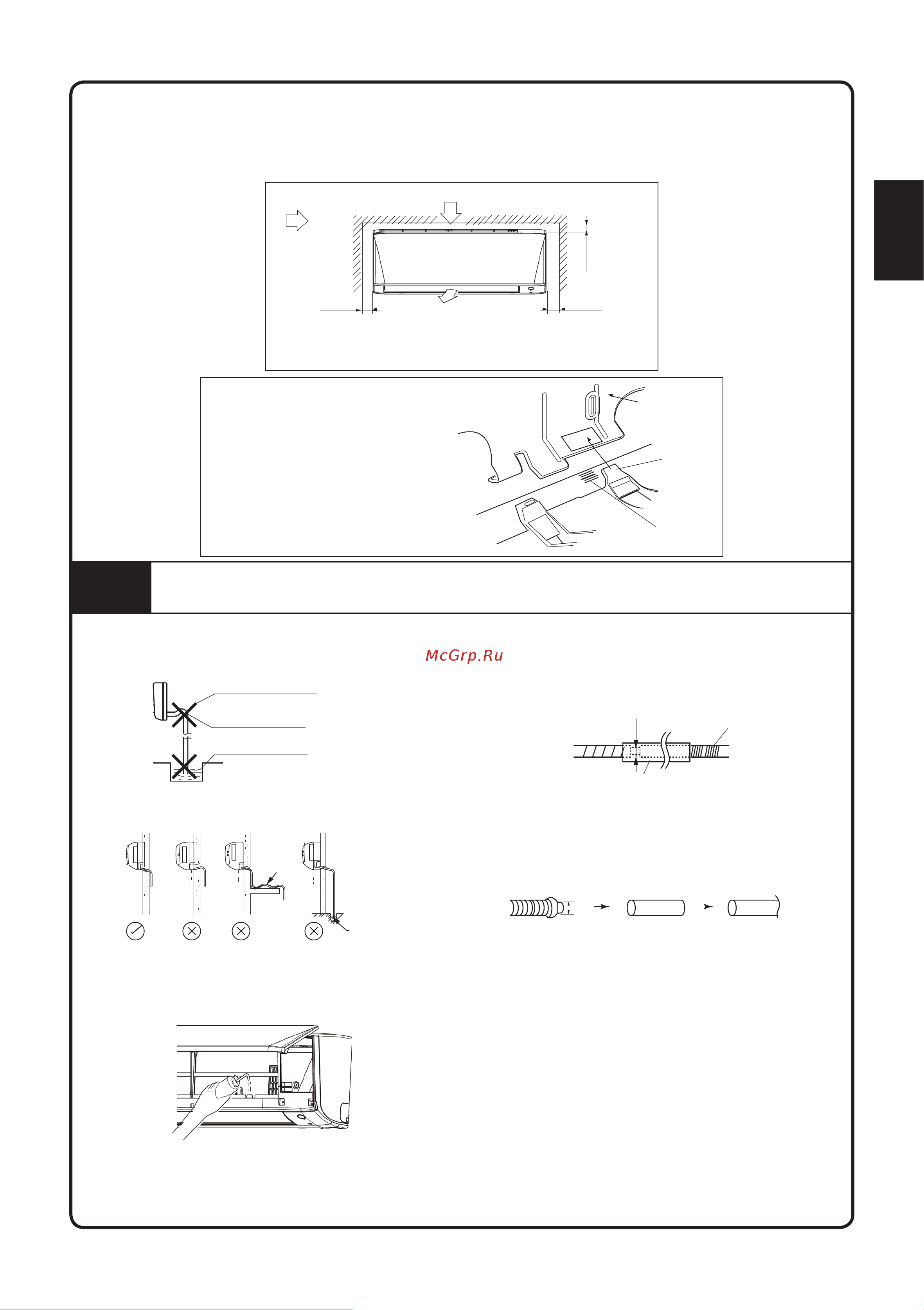

2-15
Italiano
L’unità interna deve essere installata in modo tale da impedire il cortocircuito dell’aria fredda scaricata con l’aria
calda di ritorno. Rispettare le distanze di installazione indicate nella figura. Non collocare l’unità interna dove ci
potrebbe essere esposta alla luce diretta del sole. Inoltre, questa posizione deve essere adatta per le tubazioni
e il drenaggio, ed essere lontano da porte o finestre.
Aria di ritorno
Spazio necessario
Min. 50
Min. 50
Min. 55
(Spazio per la
manutenzione)
(Spazio per la
manutenzione)
(Spazio per le
prestazioni)
Flusso
d’aria
(all’interno)
Tutte le dimensioni sono in mm
Come collegare l’unità interna
Agganciare gli agganci del telaio
inferiore alla piastra di montaggio
.
Come rimuovere l’unità interna.
Spingere verso l’alto l’area
contrassegnata (nella parte inferiore
della griglia anteriore) per rilasciare gli
agganci.
Piastra di
montaggio
Aggancio
Segno (lato posteriore)
Telaio
inferiore
Griglia
anteriore
4
TUBO DI SCARICO
• Collegare il tubo di scarico, come descritto di seguito.
Il tubo di scarico deve essere
inclinato verso il basso.
Nessuna ispezione è
consentita.
Non mettere l’estremità del
tubo flessibile in acqua.
• Drenaggio dell’acqua
Perdita
d’acqua
Perdita
d’acqua
Perdita
d’acqua
Ritenzione
idrica
Scarico
SbagliatoSbagliatoSbagliatoCorretto
Estremità
immersa
nell’acqua
• Rimuovere i filtri dell’aria e versare dell’acqua nella
vaschetta di scarico per controllare che l’acqua scorra
senza intoppi.
• Quando il tubo di scarico richiede estensione,
procurare una prolunga disponibile in commercio.
Assicurarsi di isolare termicamente la sezione interna
del tubo di prolunga.
Tubo di scarico
dell’unità interna
φ16
Tubo di scarico di prounga
Isolamento termico del
tubo (fornito in loco)
• Quando si collega un tubo rigido di cloruro polivinile
(diametro nominale 16mm) direttamente al tubo di
scarico fissato all’unità interna come con le tubazioni
integrate, utilizzare una presa di scarico disponibile in
commercio (diametro nominale 16mm) come giunto.
φ16
Tubo di scarico
fornito con
l’unità interna.
presa (diametro
nominale 16mm)
tubo in polivinile
(diametro 16mm)
