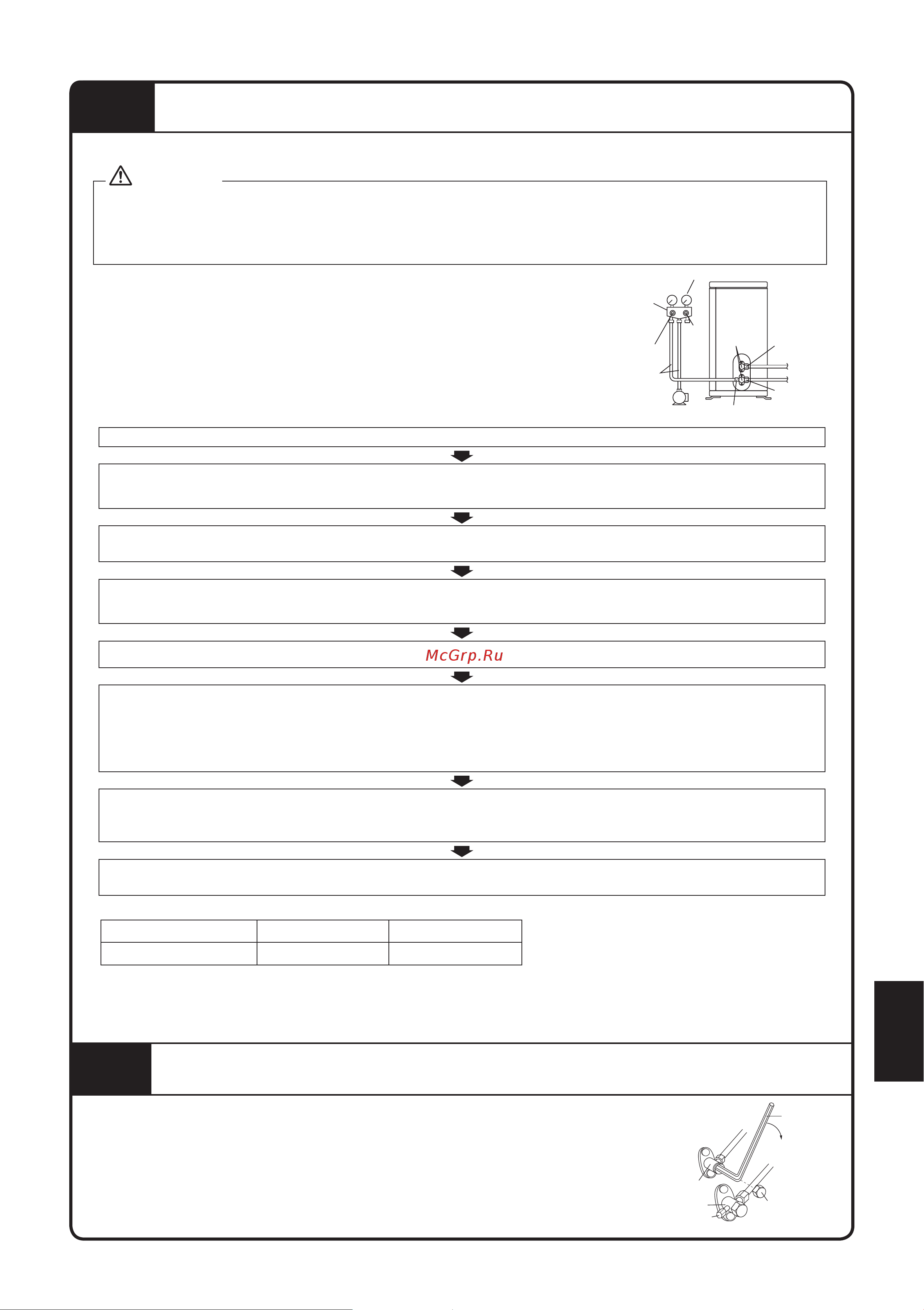

• Concluída a tubulação, é necessário purgar o ar e verificar quanto a fugas de gás.
1) Não misture qualquer substância no ciclo do refrigerante que não o refrigerante especificado (R32).
2) Caso ocorram fugas de gás refrigerante, ventile a divisão assim que possível e o máximo possível.
3) O R32, bem como outros refrigerantes devem ser sempre recuperados e nunca devem ser libertados diretamente na atmosfera.
4) Utilize uma bomba de vácuo exclusivamente para R32. Utilizar a mesma bomba de vácuo para diferentes refrigerantes pode danificar a
bomba de vácuo ou a unidade.
AVISO
• Caso se encontre a utilizar refrigerante adicional, realize uma purga
de ar dos tubos de refrigerante e da unidade interior utilizando uma
bomba de vácuo e, em seguida, carregue o refrigerante adicional.
• Utilize uma chave hexagonal (4mm) para acionar a haste da válvula
de bloqueio.
• Todas as uniões de tubo refrigerante devem ser apertadas com uma
chave dinamométricas ao binário de aperto específico.
Medidor de pressão
Tampas
das
válvulas
Válvula
de
bloqueio
de líquido
Válvula de
bloqueio
de gás
Bomba de vácuo Porta de serviço
Válvula
de alta
pressão
Válvula de
baixa pressão
Mangueiras de
carregamento
Conjunto do
manómetro
Distribuidor
1)
Ligue o lado de projeção da mangueira de carregamento (que vem do distribuidor) à porta de serviço da válvula de bloqueio.
2)
Abra totalmente a válvula de baixa pressão (Lo) do distribuidor e feche totalmente a sua válvula de alta pressão (Hi).
(Subsequentemente, a válvula de alta pressão não necessita de nenhuma operação.)
3) Utilize a bomba de vácuo e certifique-se de que o conjunto do manómetro apresenta a seguinte leitura:
-0,1MPa (-760mmHg)*
1
.
4) Feche a válvula de baixa pressão (Lo) do distribuidor e pare a bomba de vácuo. (Mantenha neste estado
durante alguns minutos para garantir que o ponteiro do conjunto do manómetro não oscila.)*
2
.
5) Retire as tampas das válvulas de bloqueio de líquido e de gás.
6) Com uma chave hexagonal, rode a haste da válvula de bloqueio de líquido 90 graus no sentido contrário ao do
ponteiro dos relógios para abrir a mesma.
Feche-a após 5 segundos e verifique quanto a fugas de gás. Utilizando água com sabão, verifique se existem
fugas de gás na flange da unidade interior, na flange da unidade exterior e nas hastes das válvulas. Após a
conclusão da verificação, limpe toda a água com sabão.
7) Desligue a mangueira de carregamento da porta de serviço da válvula de bloqueio de gás e, em seguida, abra
totalmente as válvulas de bloqueio de líquido e gás.
(Não tente rodar a haste da válvula para lá do seu ponto de paragem.)
8) Aperte as tampas das válvulas e da porta de serviço das válvulas de bloqueio de líquido e gás com os binários
especificados, utilizando uma chave dinamométrica.
*1. Comprimento do tubo versus tempo de funcionamento da bomba de vácuo
Comprimento do tubo Até 15 metros Superior a 15 metros
Tempo de funcionamento Não inferior a 10 min. Não inferior a 15 min.
*2. Caso o ponteiro do conjunto do manómetro oscile, o refrigerante poderá conter água ou poderá existir uma união de
tubos solta.
Verifique todas as uniões de tubos, volte a apertar as porcas, conforme necessário, e, em seguida, repita os passos 2) a 4).
6
OPERAÇÃO DE BOMBEAMENTO
De modo a proteger o ambiente, certifique-se de que bombeia a unidade quando pretende
reposicionar ou eliminar a mesma.
1) Retire as tampas das válvulas de bloqueio de líquido e de gás.
2) Execute a operação de refrigeração forçada.
3) Após cinco a dez minutos, feche a válvula de bloqueio de líquido com uma chave
hexagonal.
4) Após dois ou três minutos, feche a válvula de bloqueio de gás e para a refrigeração
forçada
Chave
hexagonal
Fechar
Tampa da válvula
Porta de serviço
Válvula de
bloqueio de gás
Válvula de
bloqueio de líquido
5
PURGAR O AR E VERIFICAR FUGAS DE GÁS
