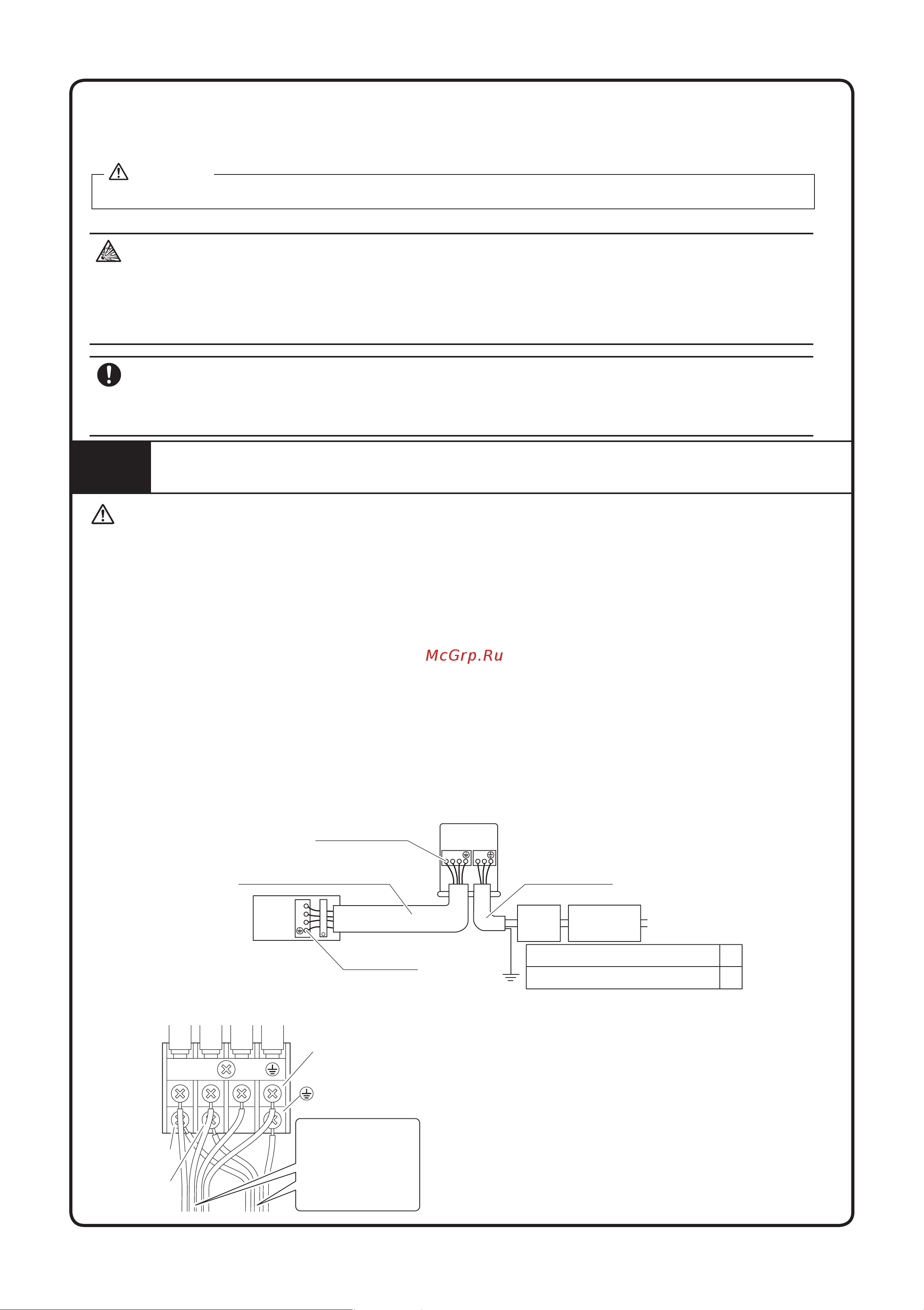

ΚΑΛΩΔΙΩΣΗ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
• Μην χρησιμοποιείτε καλώδια που έχουν υποστεί βύθιση, καλώδια επέκτασης ή διακλαδώσεις, καθώς μπορεί να
προκαλέσουν υπερθέρμανση, ηλεκτροπληξία ή πυρκαγιά.
• Μη χρησιμοποιείτε ηλεκτρικά εξαρτήματα που αγοράσατε μέσα στο προϊόν. (Μην αλλάζετε την ισχύ για την αντλία
αποστράγγισης κ.λπ. από τους ακροδέκτες.) Μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.
• Βεβαιωθείτε ότι
έχετε εγκαταστήσει ένα διακόπτη προστασίας από διαρροή γείωσης. (Έναν που μπορεί να χειριστεί
υψηλότερες αρμονικές.)
(Αυτή η μονάδα χρησιμοποιεί inverter. Ως εκ τούτου, πρέπει να χρησιμοποιηθεί ένας διακόπτης προστασίας από
διαρροή γείωσης, ο οποίος μπορεί να χειριστεί υψηλότερες αρμονικές, προκειμένου να αποφευχθεί η δυσλειτουργία
του διακόπτη κυκλώματος διαρροής γείωσης.)
• Χρησιμοποιήστε ένα
διακόπτη κυκλώματος αποσύνδεσης όλων των πόλων με απόσταση τουλάχιστον 3 mm(18/
ιντσών) μεταξύ των κενών σημείων επαφής.
• Όταν κάνετε καλωδίωση, προσέξτε να μην τραβήξετε τον αγωγό.
• Μην συνδέετε το καλώδιο τροφοδοσίας στην εσωτερική μονάδα. Μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.
• Μην ενεργοποιείτε τον διακόπτη ασφαλείας μέχρι να ολοκληρωθεί η εργασία.
1)
Αφαιρέστε τη μόνωση από το καλώδιο (20mm).
2) Συνδέστε τα καλώδια διασύνδεσης μεταξύ των εσωτερικών και εξωτερικών μονάδων έτσι ώστε οι αριθμοί τερματικών
να ταιριάζουν. Σφίξτε καλά τις βίδες του ακροδέκτη. Χρησιμοποιήστε ένα επίπεδο κατσαβίδι για να σφίξετε τις βίδες.
Οι βίδες είναι συσκευασμένες στο μπλοκ ακροδεκτών.
1
2
3
123
L N
1
2
3
Στερεώστε καλά τα καλώδια
με τις βίδες των ακροδεκτών.
Καλώδιο τροφοδοσίας 3-πυρήνων
2,5mm
2
ή περισσότερο
60245 IEC 57 H07RN-F
Τροφοδοσία
50Hz 220-240V
Διακόπτης
κυκλώματος
Διακόπτης
ασφαλείας
διαρροής γείωσης
RXC20/25/35*
16A
20A
RXC50/60/71*
Καλώδιο διασύνδεσης 4-πυρήνων
1,5mm
2
ή περισσότεροm
60245 IEC 57 H07RN-F
Στερεώστε καλά τα καλώδια
με τις βίδες των ακροδεκτών.
Γείωση
Τερματικό
τροφοδοσίας ισχύος
L
N
Τροποποιήστε τα
καλώδια έτσι ώστε
το καπάκι σέρβις
και το κάλυμμα της
βαλβίδας διακοπής
να ταιριάζουν καλά.
Λειτουργία αναγκαστικής ψύξης
Χρησιμοποιώντας τον διακόπτη ΕΝΕΡΓ./ΑΠΕΝΕΡΓ. της εσωτερικής μονάδας
Πατήστε το διακόπτη ΕΝΕΡΓ./ΑΠΕΝΕΡΓ. της εσωτερικής μονάδας για τουλάχιστον 5 δευτερόλεπτα. (Θα ξεκινήσει να λειτουργεί.)
• Η λειτουργία αναγκαστικής ψύξης θα σταματήσει αυτόματα μετά από περίπου 15 λεπτά.
Για να διακόψετε τη λειτουργία, πατήστε το διακόπτη ΕΝΕΡΓ./ΑΠΕΝΕΡΓ. της εσωτερικής μονάδας.
Αφού κλείσετε τη βαλβίδα διακοπής υγρού, κλείστε τη βαλβίδα διακοπής αερίου εντός 3 λεπτών και σταματήστε τη λειτουργία αναγκαστικής ψύξης.
ΠΡΟΣΟΧΗ
Για το παρκάρισμα ψυκτικού
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ
Παρκάρισμα ψυκτικού - Διαρροή ψυκτικού μέσου. Εάν θέλετε να παρκάρετε το ψυκτικό μέσο στο σύστημα και υπάρχει
διαρροή στο κύκλωμα ψυκτικού μέσου:
•
ΜΗΝ χρησιμοποιείτε τη λειτουργία αυτόματου παρκαρίσματος ψυκτικού της μονάδας, με την οποία μπορείτε να συλλέξετε
όλο το ψυκτικό από το σύστημα στην εξωτερική μονάδα. Πιθανές συνέπειες: Η αυτο-ανάφλεξη και η έκρηξη του συμπιεστή
οφείλονται στον αέρα που εισέρχεται στον συμπιεστή λειτουργίας.
• Χρησιμοποιήστε ένα ξεχωριστό σύστημα ανάκτησης έτσι ώστε ο συμπιεστής της μονάδας να ΜΗΝ χρειάζεται να λειτουργήσει.
ΣΗΜΕΙΩΣΗ
Κατά τη λειτουργία παρκαρίσματος ψυκτικού μέσου, σταματήστε τον συμπιεστή πριν αφαιρέσετε τις σωληνώσεις του
ψυκτικού μέσου. Αν ο συμπιεστής εξακολουθεί να λειτουργεί και η βαλβίδα διακοπής είναι ανοιχτή κατά τη διάρκεια της
λειτουργίας παρκαρίσματος, θα αναρροφηθεί αέρας στο σύστημα. Μπορεί να παρουσιαστεί δυσλειτουργία του συμπιεστή ή
βλάβη του συστήματος λόγω
μη φυσιολογικής πίεσης στον κύκλο ψυκτικού μέσου.
