11-14
Rury z lewej strony, z lewej z tyłu i z lewej z dołu.

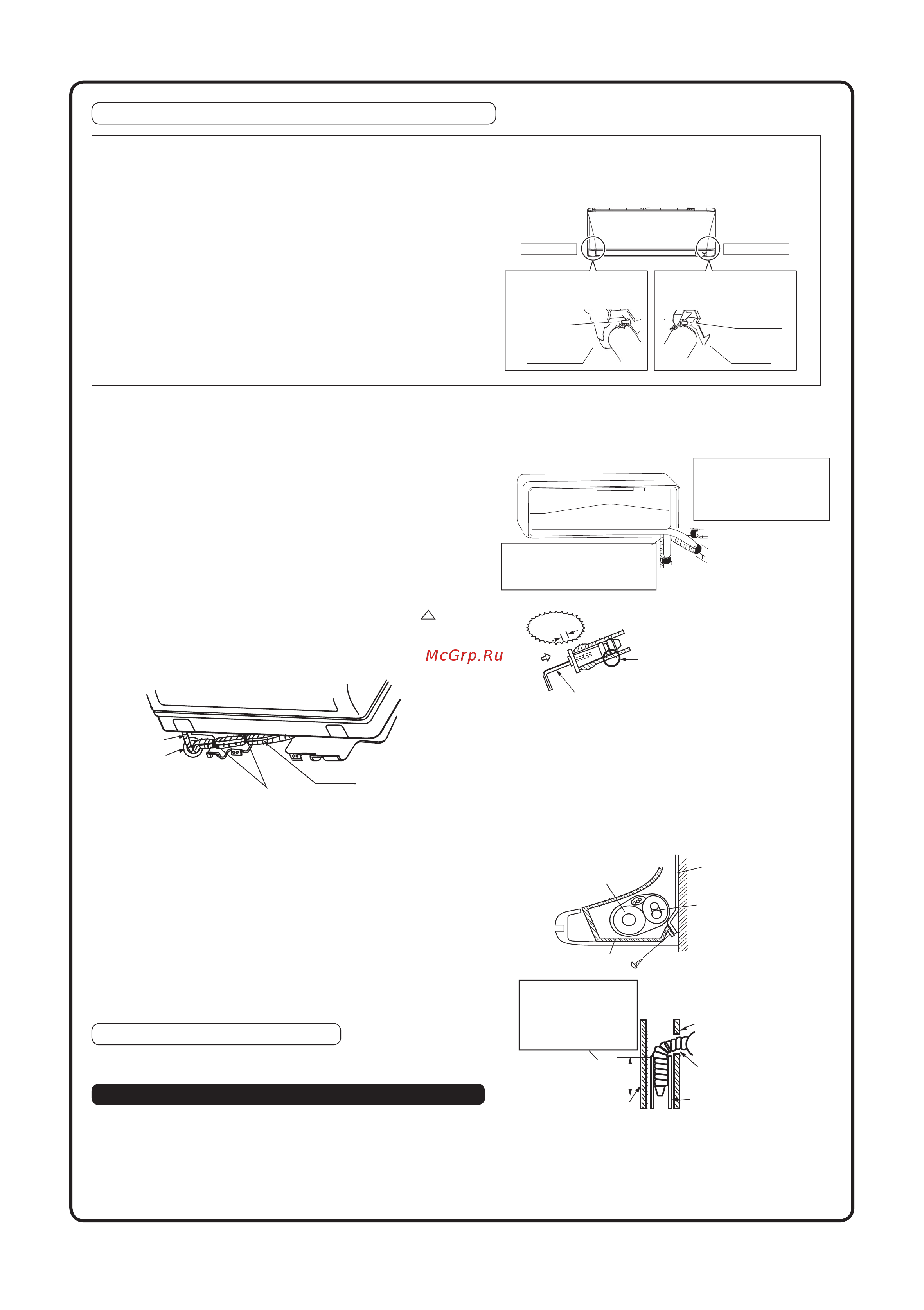

Jak wymienić korek spustowy i przewód spustowy
• Metoda demontażu
1) Obrócić, aby odłączyć zacisk przewodu od haka po
prawej stronie i wyjąć przewód spustowy.
2) Wymontować korek spustowy po lewej stronie
i przymocować go z prawej strony.
3) Włożyć przewód spustowy i dokręcić obracając
zacisk przewodu na haku.
Niedokręcenie może doprowadzić do przecieków
wody.
Pozycja mocowania przewodu spustowego
Przewód spustowy znajduje się z prawej strony jednostki.
Zacisk przewodu
Lewa strona Prawa strona
Przód urządzenia
Zamocowanie po lewej stronie
Zamocowanie po prawej stronie
(ustawienie fabryczne)
Przewód spustowy
Przewód spustowy
Zacisk przewodu
1) Przymocować przewód spustowy do spodu rur chłodniczych
za pomocą taśmy samoprzylepnej.
2) Należy pamiętać, aby podłączyć przewód spustowy do portu
spustowego w miejscu korka spustowego.
3) Ukształtować rurę chłodniczą wzdłuż oznaczenia trasy rury
na płycie montażowej.
4) Poprowadzić przewód spustowy i rury chłodnicze przez
otwór w ścianie, następnie ustawić jednostkę wewnętrzną na
hakach płyty montażowej. A za pomocą oznaczeń
w górnej
części jednostki wewnętrznej jako prowadnicy.
5) Pociągnąć przewody łączące.
6) Podłączyć przewody łączące.
7) Owinąć rury chłodnicze i przewód spustowy taśmą izolacyjną
zgodnie z rysunkiem po prawej stronie.
8) Zachować szczególną ostrożność podczas wykonywania czynności
tak, aby przewody łączące nie zostały uszkodzone przez jednostkę
wewnętrzną, docisnąć dolną krawędź jednostki wewnętrznej
obydwoma rękoma do momentu jej dokładnego zaczepienia
na hakach płyty montażowej. Przymocować jednostkę
wewnętrzną do płyty montażowej za pomocą śrub (M4 × 12L) .
Rury osadzone na ścianie.
Postępować zgodnie z podanymi instrukcjami
Rury z lewej strony, z lewej z tyłu i z lewej z dołu
1) Włożyć przewód spustowy na tą głębokość tak, aby nie został
wyciągnięty z przewodu spustowego.
Przewód
spustowy
Uszczelnić ten
otwór kitem
lub materiałem
uszczelniającym.
Związać
plastikową
taśmą.
Płyta montażowa
Owinąć taśmę izolacyjną
wokół wygiętej części
rury chłodniczej. Założyć
co najmniej połowę
szerokości taśmy przy
każdym obrocie.
Nie stosować oleju
smarnego (olej do maszyn
chłodniczych) podczas
umieszczania. Stosowanie
doprowadzi do uszkodzenia
i przecieku z korka.
Rury z lewej strony
Zdjąć pokrywę
ujścia rury w celu
zamontowania lewego
przewodu rurowego.
Zdjąć pokrywę ujścia rury w celu
zamontowania lewego dolnego
przewodu rurowego.
Rury z lewej strony z tyłu
Rury z lewej strony z dołu
● Jak ustawić korek spustowy
Włożyć klucz
sześciokątny
(4mm)
Bez szczelin
Przewód
spustowy
Przewód spustowy
Ściana zewnętrzna
50mm lub
więcej
Rura spustowa
z chlorki winylu
(VP-30)
Ściana wewnętrzna
Włożyć przewód
spustowy na tą
głębokość tak, aby
nie został wyciągnięty
z rury spustowej.
Rury
chłodnicze
M4 × 12L (2 punkty)
Płyta montażowa
Rama dolna
