Daikin RXC50BV1B [71/320] Installieren der inneneinheit
![Daikin RXC50BV1B [71/320] Installieren der inneneinheit](/views2/1785417/page71/bg47.png)
3-13
Deutsch
2

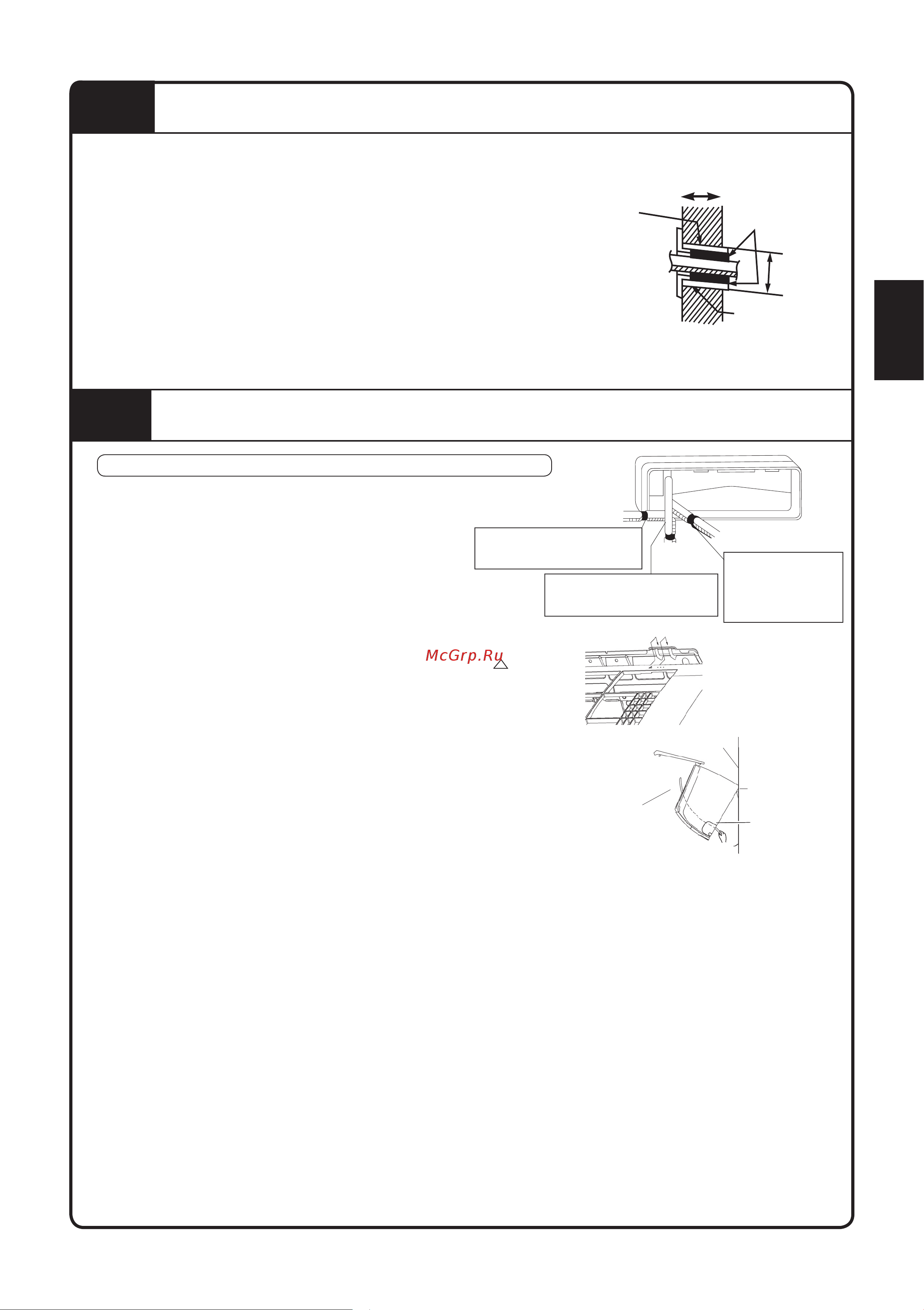

EIN WANDLOCH BOHREN UND EIN IN DIE WAND EINGEBETTETES
ROHR INSTALLIEREN
• Achten Sie bei Wänden mit Metallrahmen oder Metallplatten darauf, ein in die Wand eingebettetes Rohr und eine
Wandabdeckung in der Durchführungsöffnung zu verwenden, um mögliche Hitze, elektrischen Schlag oder Feuer zu
vermeiden.
• Achten Sie darauf, die Spalten rund um die Rohre mit Dichtungsmaterial
abzudichten, um ein Auslaufen von Wasser zu verhindern.
1) Bohren Sie ein Durchgangsloch von 65mm in die Wand, welches eine
Neigung nach unten ausweisen muss.
2) Führen Sie ein Wandrohr in das Loch ein.
3) Befestigen Sie eine Wandabdeckung über das Loch.
4) Nach dem Komplettieren der Kältemittelleitungen, der Verkabelung
und der Abflussrohrleitungen müssen Sie den Rohrlochspalt mit
Spachtelmasse abdichten.
In die Wand
eingebettetes Rohr
(Feldversorgung)
Abdichten (Kitt)
(Feldversorgung)
Innen
Außen
In die Wand
eingebettetes Rohr
(Feldversorgung)
Ø 65
Wandlochabdeckung
(Feldversorgung)
3
INSTALLIEREN DER INNENEINHEIT
Rohrleitung rechte Seite, rechts hinten oder rechts unten.
1) Befestigen Sie den Ablaufschlauch mit Klebeband an der Unterseite
der Kältemittelrohre.
2) Umwickeln Sie die Kältemittelrohre und den Ablaufschlauch mit
-Isolierband zusammen.
3) Führen Sie den Abflussschlauch und die Kältemittelleitungen durch
die Wandöffnung, und passen Sie anschließend die Inneneinheit auf
die Haken der Halterung an, indem Sie die Markierungen
an
der Oberseite der Inneneinheit als Richtmaß verwenden.
4) Öffnen Sie die Frontblende und öffnen Sie anschließend die
Wartungsabdeckung. (Siehe Installationstipps.)
5) Führen Sie das Verbindungskabel von der Außeneinheit durch die
Durchführungsöffnung und anschließend durch die Rückseite der
Inneneinheit. Ziehen Sie sie durch die Vorderseite. Biegen Sie die
Enden der Bindedrähte nach oben, um für eine Erleichterung der
Arbeit im Voraus zu sorgen. (Wann immer die Kabelenden zwischen
den Einheiten zuerst abgezogen werden, binden Sie die Bindedrähte
mit Klebeband zusammen.)
6) Drücken Sie den Unterrahmen der Inneneinheit mit beiden
Händen, um es in die Haken der Montageplatte einzuhängen.
Stellen Sie sicher, dass die Kabel nicht an der Kante der
Inneneinheit verklemmt werden.
Rechte hintere
Rohrleitung
Montageplatte
Montageplatte
Haken der Inneneinheit
hier befestigen.
Draht zwischen
den Einheiten
Drahtführung
Beim Abisolieren
der Enden des
Verbindungskabels
im Voraus, müssen
Sie die Kabelenden
mit -Isolierband
zusammenbinden.
Rechtsseitige
Rohrleitung
Rechte untere
Rohrleitung
Umwickeln Sie die
Kältemittelrohre und
den Ablaufschlauch
mit -Isolierband
zusammen.
Entfernen Sie hier die
Rohranschlussabdeckung für
die rechte untere Rohrleitung
Entfernen Sie hier die
Rohranschlussabdeckung für
die rechtsseitige Rohrleitung
