Česky | 1112 610 A15 170 16.1.12
Nivelační automatika automaticky vyrovnává
nerovnosti uvnitř rozsahu samonivelace
± 4°.
Nivelace je ukončena, jakmile se už laserová
přímka nepohybuje.
Není-li automatická nivelace možná, např. proto,
že se plocha stanoviště měřicího přístroje
odchyluje více než 4° od horizontály, bliká laserová
přímka v pomalém taktu.
Měřicí přístroj umístěte vodorovně a vyčkejte
samonivelace. Jakmile se měřicí přístroj nachází
uvnitř rozsahu samonivelace
± 4°, laserová přímka
svítí trvale.
Při otřesech nebo změnách polohy během provozu
se měřicí přístroj automaticky opět zniveluje. Po
obnovené nivelaci zkontrolujte polohu vodorovné
přímky laseru ve vztahu k referenčním bodům, aby
se zabránilo chybám.
Přesnost nivelace
Vlivy na přesnost
Největším vlivem působí teplota okolí. Zvláště od
podlahy nahoru probíhající teplotní rozdíly mohou
paprsek laseru odchýlit.
Poněvadž je vrstvení teploty v blízkosti podlahy
největší, měli by jste měřící přístroj od měřené
dráhy 20 m vždy namontovat na stativ. Mimo to
postavte měřící přístroj podle možností do středu
pracovní plochy.
Vedle vnějších vlivů mohou vést k odchylkám i pří-
strojem specifikované vlivy (jako např. pády nebo
prudké nárazy). Zkontrolujte proto před každým
začátkem práce přesnost měřícího přístroje.
Pokud by měřící přístroj při jedné z kontrol překročil
maximální odchylku, pak jej nechte v servisu Bosch
opravit.

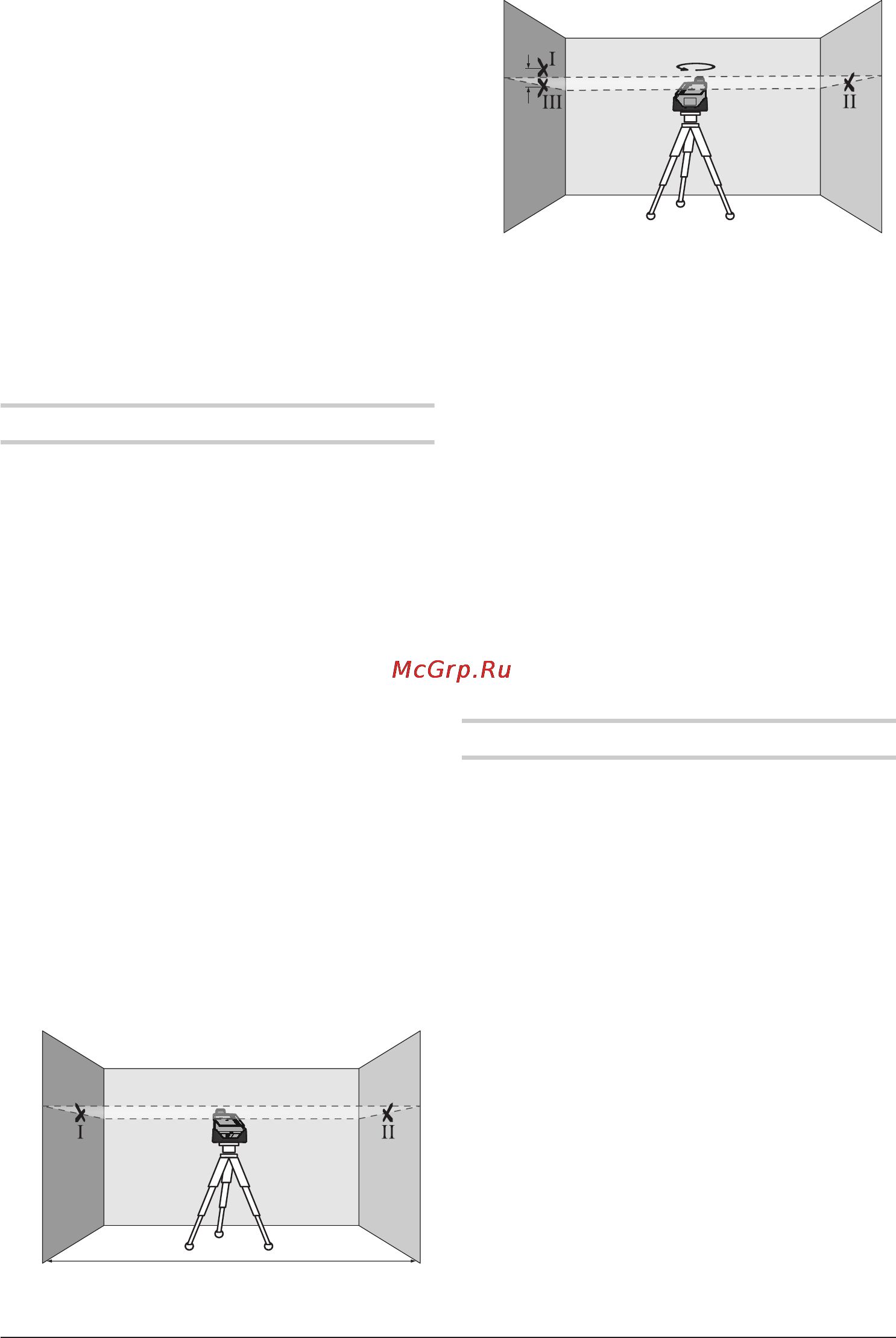

Kontrola přesnosti nivelace
Pro kontrolu potřebujete 5 m dlouhou volnou měří-
cí dráhu na pevném základu mezi dvěma stěnami A
a B.
Měřicí přístroj namontujte uprostřed mezi
stěnami A a B na stativ nebo jej umístěte na
pevný, rovinný podklad. Nechte měřicí přístroj
znivelovat.
Označte střed laserové přímky na obou stěnách
(bod I na stěně A a bod II na stěně B).
Otočte měřicí přístroj o 180° a nechte jej
znivelovat.
Vyrovnejte měřící přístroj výškově tak (s pomocí
stativu nebo případně podložením), aby bod
střed přímky laseru přesně zasáhl předtím
označený bod II na stěně B.
Označte na stěně A střed přímky laseru jako
bod III (svisle nad příp. pod bodem I).
Rozdíl d obou označených bodů I a III na
stěně A udává skutečnou odchylku měřícího
přístroje od vodorovné roviny.
Postup měření opakujte pro druhou osu. K tomu
otočte měřící přístroj před začátkem procesu
měření o 90°.
Na měřené dráze 2 x 5 m = 10 m činí maximální
přípustná odchylka:
10 m x
± 0,15 mm/m = ± 1,5 mm.
Rozdíl d mezi body I a III smí tedy činit u každého
jednotlivého z obou procesů měření nejvýše
1,5 mm.
Pracovní pokyny
f K označení používejte pouze střed přímky
laseru. Šířka laserové přímky se mění se
vzdáleností.
Brýle pro práci s laserem (příslušenství)
Brýle pro práci s laserem odfiltrují okolní světlo.
Proto se jeví červené světlo laseru pro oko světlejší.
f Nepoužívejte brýle pro práci s laserem jako
ochranné brýle. Brýle pro práci s laserem slouží
k lepšímu rozpoznání laserového paprsku, ale
nechrání před laserovým paprskem.
f Nepoužívejte brýle pro práci s laserem jako
sluneční brýle nebo v silničním provozu.
Brýle pro práci s laserem nenabízejí kompletní
ochranu před UV zářením a snižují vnímání
barev.
Práce s přijímačem laseru (příslušenství)
Při nepříznivých světelných poměrech (světlé okolí,
přímé sluneční záření) a na větší vzdálenosti
používejte pro lepší vyhledání laserového paprsku
přijímač laseru.
K prácí s přijímačem laseru viz Přijímač laseru,
strana 112.
A
B
5 m
A
B
180°
d
d
