184 | Eesti 2 610 A15 170 16.1.12
Automaatne loodimine
Asetage mõõteseade stabiilsele horisontaalsele
aluspinnale või kinnitage statiivile 11.
Automaatne loodimine kompenseerib ebatasasu
sed loodimispiirkonna
± 4° ulatuses automaatselt.
Loodimine on lõppenud, kui laserkiir enam ei liigu.
Kui automaatne loodimine ei ole võimalik, näiteks
kuna mõõteseadme aluspinna kõrvalekalle
horisontaalist on suurem kui 4°, hakkab laserkiir
aeglases taktis vilkuma.
Seadke mõõteseade horisontaalasendisse ja
oodake ära automaatne loodimine. Niipea kui
mõõteseade on automaatse loodimise vahemikus
± 4°, põleb laserkiir pidevalt.
Töötamise ajal rappumise või asendi muutumise
korral nivelleerub seade automaatselt uuesti.
Vigade vältimiseks kontrollige pärast uut
nivelleerumist horisontaalse laserjoone asendit
võrdluspunkti suhtes.
Nivelleerumistäpsus
Täpsust mõjutavad tegurid
Suurimat mõju avaldab ümbritseva keskkonna
temperatuur. Eriti just maapinnalt (põrandalt)
ülespoole kulgevad temperatuurierinevused
võivad laserkiire kõrvale kallutada.
Kuna temperatuuride erinevus on kõige suurem just
maapinna (põranda) lähedal, on soovitav mõõt
miste teostamisel seadmest alates 20 m kaugusel
paigaldada seade alati statiivile. Lisaks paigaldage
seade võimalusel alati tööpiirkonna keskele.
Lisaks välistele mõjudele võib kõrvalekaldeid
põhjustada ka seadmele endale avalduv toime (nt
kukkumine või tugev löök). Seetõttu kontrollige
seadme täpsust iga kord enne töö alustamist.
Kui mõõteseade ületab lubatud kõrvalekalde,
toimetage seade Boschi mõõteseadmete volita
tud parandustöökotta.

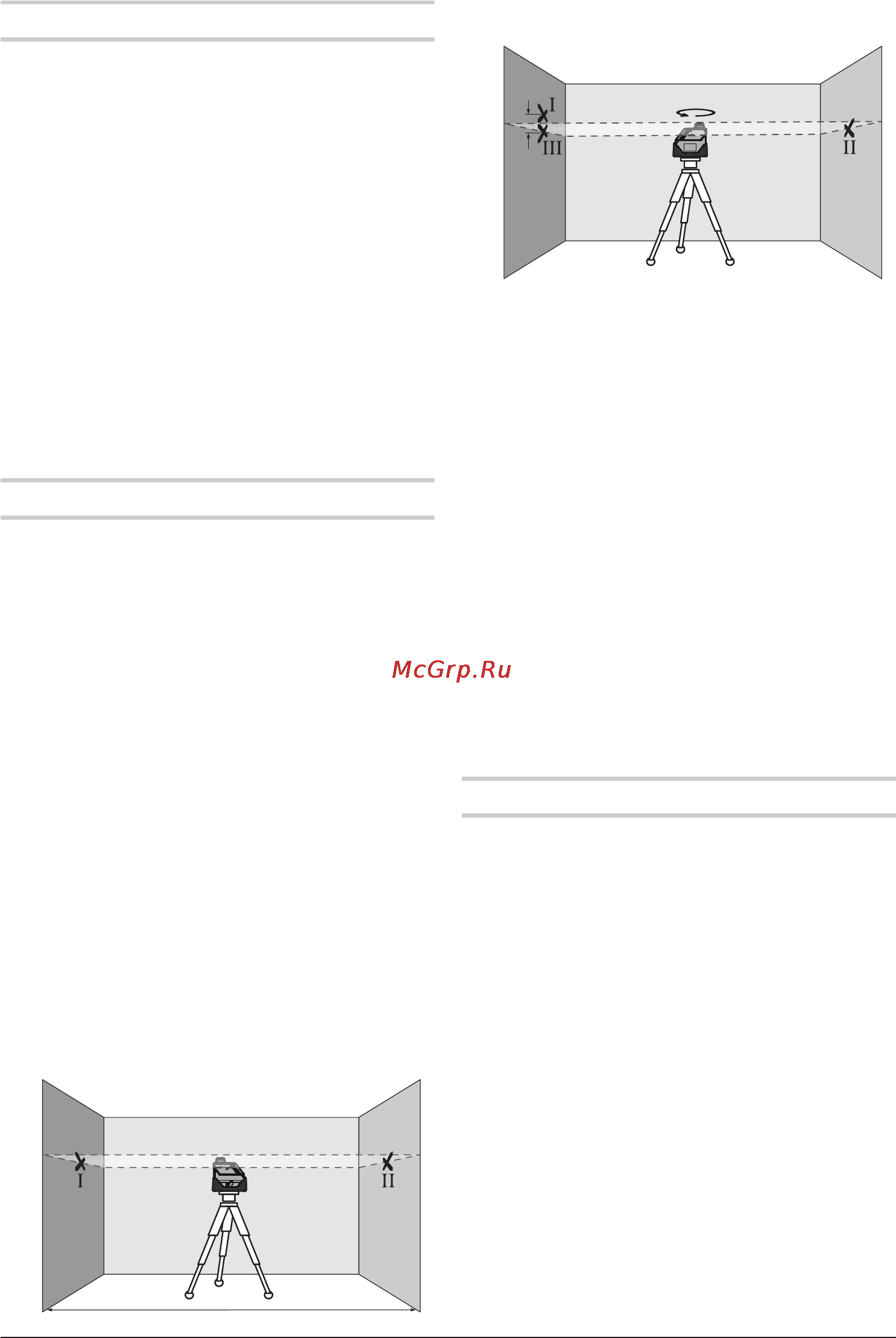

Loodimistäpsuse kontrollimine
Kontrollimiseks läheb vaja 5 m pikkust stabiilset
vaba mõõtepiirkonda kahe seina A ja B vahel.
Paigaldage mõõteseade seinte A ja B kesk
punkti statiivile või asetage seade stabiilsele
aluspinnale. Laske mõõteseadmel nivelleeruda.
Markeerige laserkiire keskpunkt mõlemale
seinale (punkt I seinale A ja punkt II seinale B).
Keerake mõõteseadet 180° ja laske sellel
nivelleeruda.
Rihtige seadme kõrgus välja nii (statiivi abil või
vajadusel midagi seadme alla asetades), et
laserkiire keskpunkt läbiks eelnevalt seinale B
märgitud punkti II.
Märkige seinale A laserkiire keskpunkt punk
tina III (vertikaalselt punkti I kohale või alla).
Vahe d seinale A märgitud punktide I ja III vahel
annab seadme tegeliku kõrvalekalde horison
taalist.
Korrake mõõtmist teise telje puhul. Selleks
keerake mõõteseadet enne mõõtmise alustamist
90°.
2x5m=10m kaugusel on lubatud maksimaalne
kõrvalekalle:
10 m x
± 0,15 mm/m = ± 1,5 mm.
Vahe d punktide I ja III vahel tohib järelikult iga
üksiku mõõtmise korral olla maksimaalselt
1,5 mm.
Tööjuhised
f Märgistamiseks kasutage alati ainult
laserjoone keskpunkti. Laserjoone laius
muutub kauguse muutudes.
Laserkiire nähtavust parandavad prillid
(lisatarvik)
Laserkiire nähtavust parandavad prillid elimineeri
vad ümbritseva valguse. Tänu sellele võtab silm
laserkiire punast valgust paremini vastu.
f Ärge kasutage laserkiire nähtavust paran
davaid prille kaitseprillidena. Prillid muuda
vad laserkiire paremini nähtavaks, kuid ei
kaitse laserkiirguse eest.
f Ärge kasutage laserkiire nähtavust paran
davaid prille päikseprillide ega kaitseprilli
dena mootorsõidukit juhtides. Laserkiire
nähtavust parandavad prillid ei anna täielikku
kaitset UVkiirguse eest ja vähendavad värvide
eristamise võimet.
A
B
5 m
A
B
180°
d
d
