24 | Français 2 610 A15 170 16.1.12
Pour arrêter l’appareil de mesure, poussez l’interrup-
teur Marche/Arrêt 2 sur la position «OF. Lorsque
l’appareil est éteint, l’unité pendulaire est verrouillée.
Lorsque la température de service maximale admissi-
ble de 50 °C est dépassée, l’appareil s’éteint automa-
tiquement afin de protéger la diode laser. Une fois
l’appareil de mesure refroidi, il est de nouveau prêt à
être mis en service, et peut être remis en marche.
Si l’appareil de mesure se trouve en-dehors de la plage
de nivellement automatique pendant 15 min. environ, il
s’arrête automatiquement afin de ménager les piles.
f Ne laissez pas sans surveillance l’appareil
de mesure allumé et éteignez-le après l’utili-
sation. D’autres personnes pourraient être
éblouies par le faisceau laser.
Nivellement automatique
Placez l’appareil de mesure sur un support horizontale
solide ou montez-le sur le trépied 11.
Le nivellement automatique compense automatique-
ment les déviations d’inclinaisons à l’intérieur de la
plage de nivellement automatique de
± 4°. Dès que la
ligne laser ne bouge plus, le nivellement est terminé.
Si un nivellement automatique n’est pas possible,
par ex. parce que la surface où l’appareil de mesure
est posé diffère de plus de 4° de l’horizontale, la ligne
laser clignote à un rythme lent.
Placez l’appareil de mesure horizontalement et atten-
dez le nivellement automatique. Dès que l’appareil de
mesure se trouve à l’intérieur de la plage de nivelle-
ment automatique de
±4°, la ligne laser reste allumée
en permanence.
En cas de chocs ou de modifications de position pen-
dant l’utilisation, l’appareil de mesure se renivèle auto-
matiquement. Après un nivellement, vérifiez la position
de la ligne laser horizontale par rapport aux points de
référence afin d’éviter des erreurs.
Précision de nivellement
Influences sur la précision
C’est la température ambiante qui exerce la plus gran-
de influence. Ce sont notamment les différences de
température entre le sol et la hauteur de travail qui
peuvent faire dévier le faisceau laser.
Puisque la stratification de la température est à son
maximum à proximité du sol, l’appareil de mesure de-
vrait toujours être monté sur un trépied à partir d’une
distance à mesurer de 20 m. En plus, si possible, instal-
lez l’appareil de mesure au centre de la zone de travail.
Outre les influences extérieures, des influences spéci-
fiques à l’appareil (par ex. chutes ou chocs violents)
peuvent entraîner de légères divergences. Avant de
commencer tout travail, contrôlez donc la précision de
l’appareil de mesure.
Si l’appareil de mesure dépasse l’écart maximal de
précision pour un des contrôles, faites-le réparer par
un Service Après-Vente Bosch.

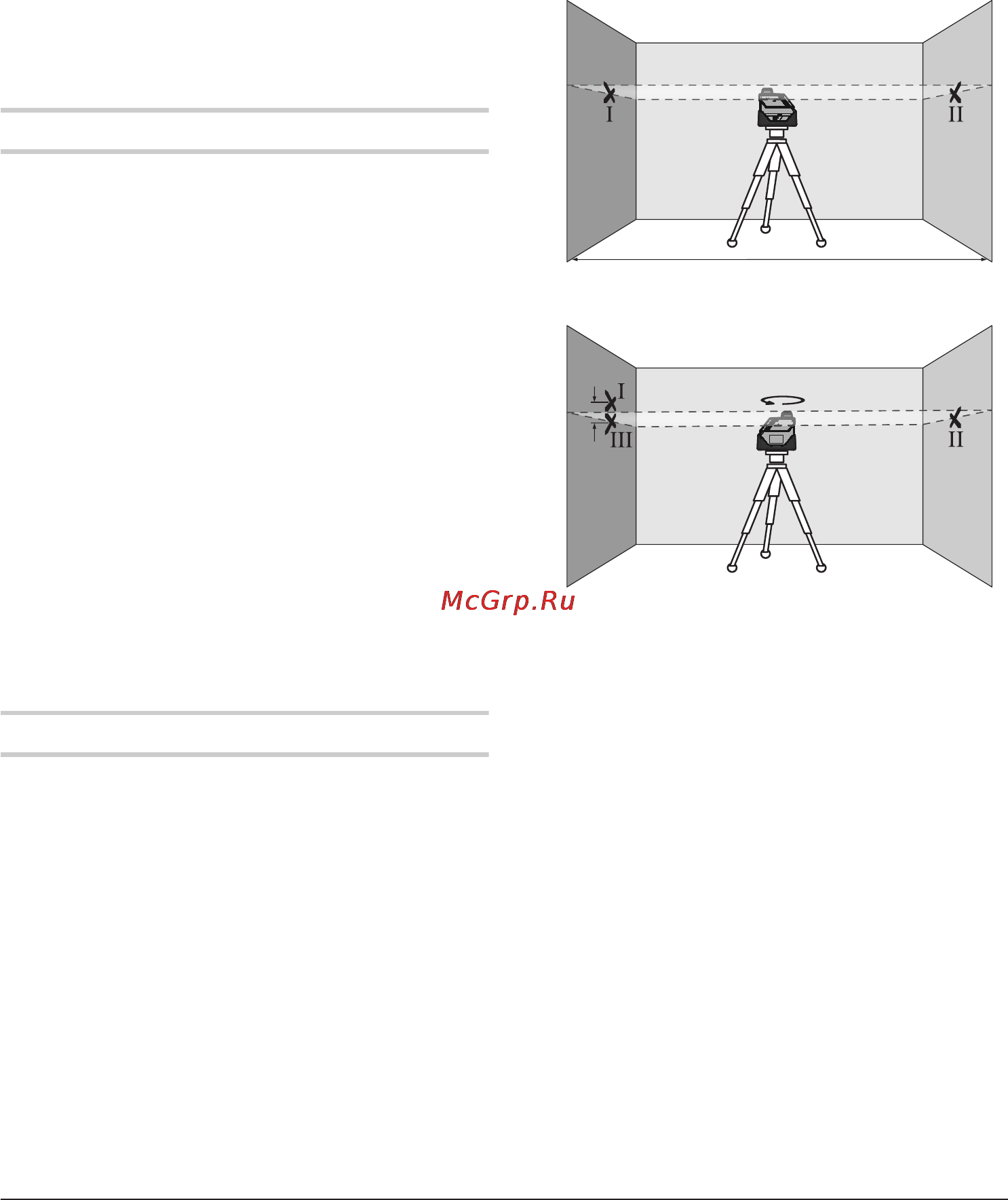

Vérifier la précision de nivellement
Pour ce contrôle, il est nécessaire de travailler sur une
distance dégagée de 5 m sur un sol stable entre deux
murs A et B.
–Montez lappareil de mesure près au milieu entre
les murs A et B sur un trépied ou placez-le sur un
sol stable et plan. Laissez l’appareil de mesure se
niveler automatiquement.
Marquez le milieu de la ligne laser sur les deux
murs (point I sur mur A et point II sur mur B).
Tournez l’appareil de mesure de 180° et laissez-le
se niveler.
Ajustez l’appareil de mesure en hauteur (à l’aide du
trépied ou, le cas échéant, par des cales appro-
priées) de sorte que le milieu du faisceau laser tou-
che le point II sur le mur B tracé auparavant.
Sur mur A, marquez le milieu du faisceau laser
comme point III (verticalement au-dessus ou au-
dessous du point I).
L’écart d entre les deux points I et III marqués sur
mur A indique l’écart réel de l’appareil de mesure
de l’horizontale.
Répétez ce processus de mesure pour l’autre axe.
Pour ce faire, tournez l’appareil de mesure avant le
processus de mesure de 90°.
Pour une distance à mesurer de 2 x 5 m = 10 m,
l’écart de précision max. admissible est de :
10 m x
± 0,15 mm/m = ± 1,5 mm.
Par conséquent, la différence d entre les points I et III
pour chacun des deux mesurages ne doit être que
1,5 mm max.
A
B
5 m
A
B
180°
d
d
