Honda BF2.3DHSCHU [15/84] Органы управления и принципы работы
![Honda BF2.3DHSCHU [15/84] Органы управления и принципы работы](/views2/1845250/page15/bgf.png)
13

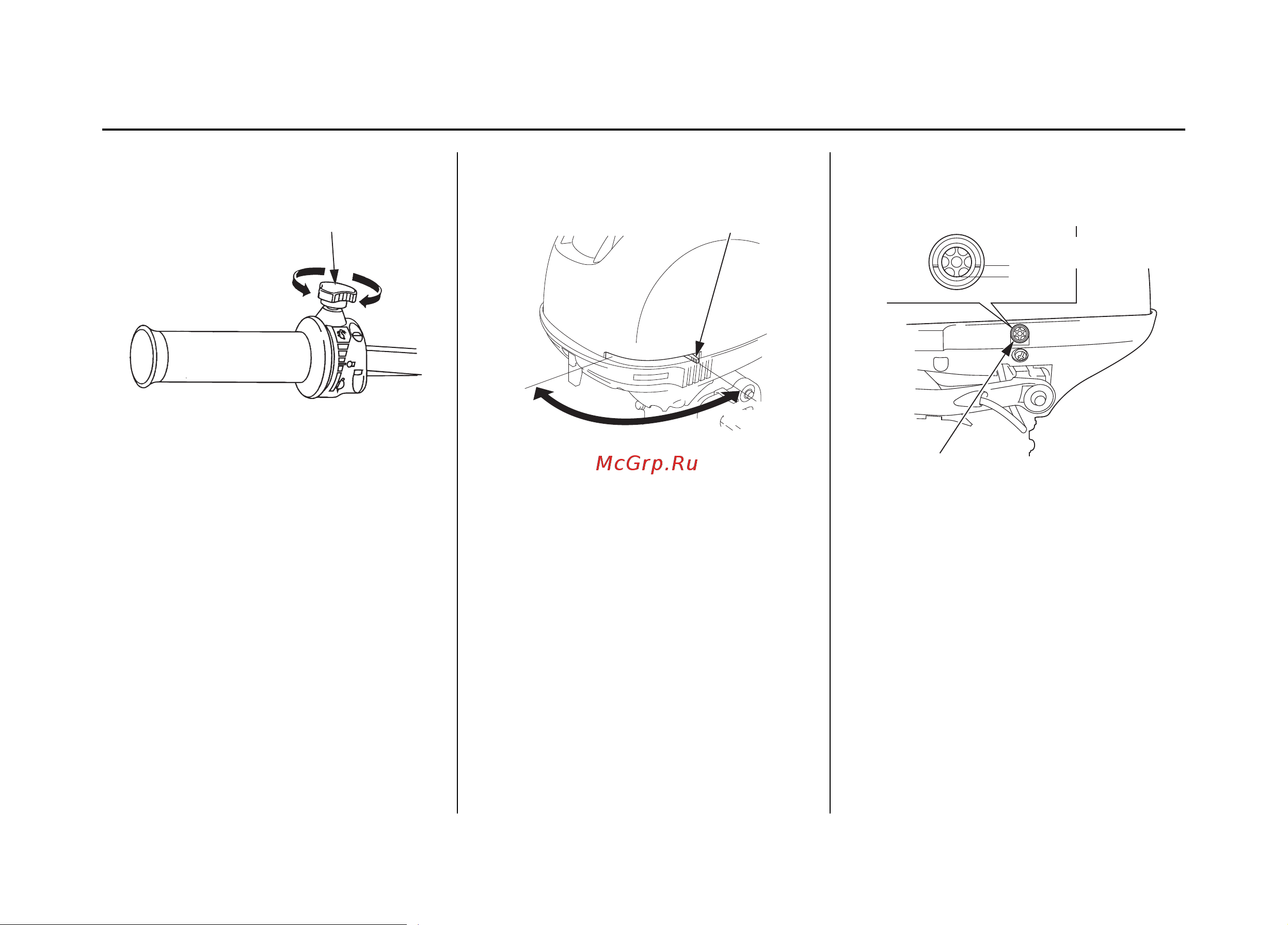

Маховичок фрикционного фиксатора
рукоятки акселератора
Используйте фрикционный фиксатор
рукоятки акселератора при длительном
движении с постоянной скоростью. По-
верните маховичок по часовой стрелке,
чтобы зафиксировать рукоятку акселератора
в требуемом положении. Для отпускания
рукоятки акселератора поверните маховичок
против часовой стрелки.
Рычаг топливного крана
Установите рычаг в положение ON (ВКЛ.),
чтобы открыть кран перед запуском мотора.
Окно контроля уровня масла в двигателе
Проверяйте уровень моторного масла через
смотровое окно при заглушенном моторе,
когда он находится в вертикальном по-
ложении.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
ФРИКЦИОННЫЙ ФИКСАТОР
РУКОЯТКИ АКСЕЛЕРАТОРА
ВЕРХНИЙ УРОВЕНЬ
НИЖНИЙ УРОВЕНЬ
ОКНО КОНТРОЛЯ УРОВНЯ МАСЛА
ОСВОБОДИТЬ
ЗАФИКСИ-
РОВАТЬ
РЫЧАГ ТОПЛИВНОГО КРАНА
OFF (ВЫКЛ.)
ON (ВКЛ.)
