36
2. Движение

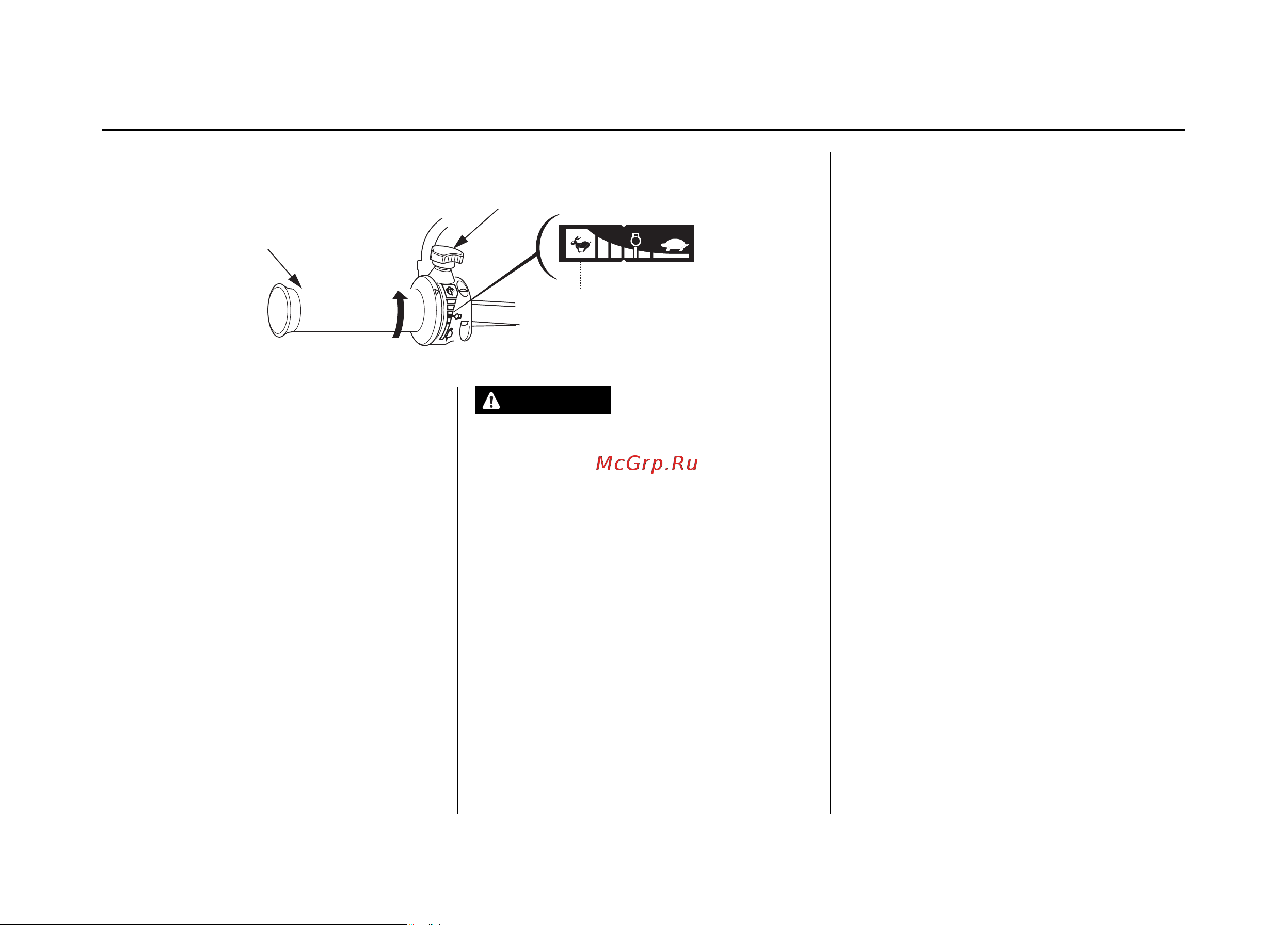

Для увеличения скорости поверните рукоят-
ку акселератора в направлении FAST (Высо-
кие обороты).
Для движения в нормальных условиях от-
крывайте дроссель наполовину.
Для фиксации рукоятки акселератора в
требуемом положении поверните махови-
чок фиксатора по часовой стрелке. Чтобы
освободить рукоятку акселератора и иметь
возможность регулировать обороты двигате-
ля, поверните маховичок фиксатора против
часовой стрелки.
ВНИМАНИЕ
Запрещается эксплуатировать подвесной мо-
тор со снятым кожухом двигателя. Открытые
движущиеся части двигателя могут нанести
травму. Кроме того, при попадании воды на
двигатель, он может выйти из строя.
ПРИМЕЧАНИЕ:
Для улучшения ходовых качеств лодки на-
ходящиеся на борту пассажиры и оборудова-
ние должны быть распределены равномерно
с учетом отсутствия крена и оптимального
дифферента лодки.
ЭКСПЛУАТАЦИЯ
РУКОЯТКА
АКСЕЛЕРАТОРА
ВЫСОКИЕ
ОБОРОТЫ
ВЫСОКИЕ
ОБОРОТЫ
ФРИКЦИОННЫЙ ФИКСАТОР
РУКОЯТКИ АКСЕЛЕРАТОРА
