Honda BF2.3DHSCHU [58/84] Техническое обслуживание
![Honda BF2.3DHSCHU [58/84] Техническое обслуживание](/views2/1845250/page58/bg3a.png)
56

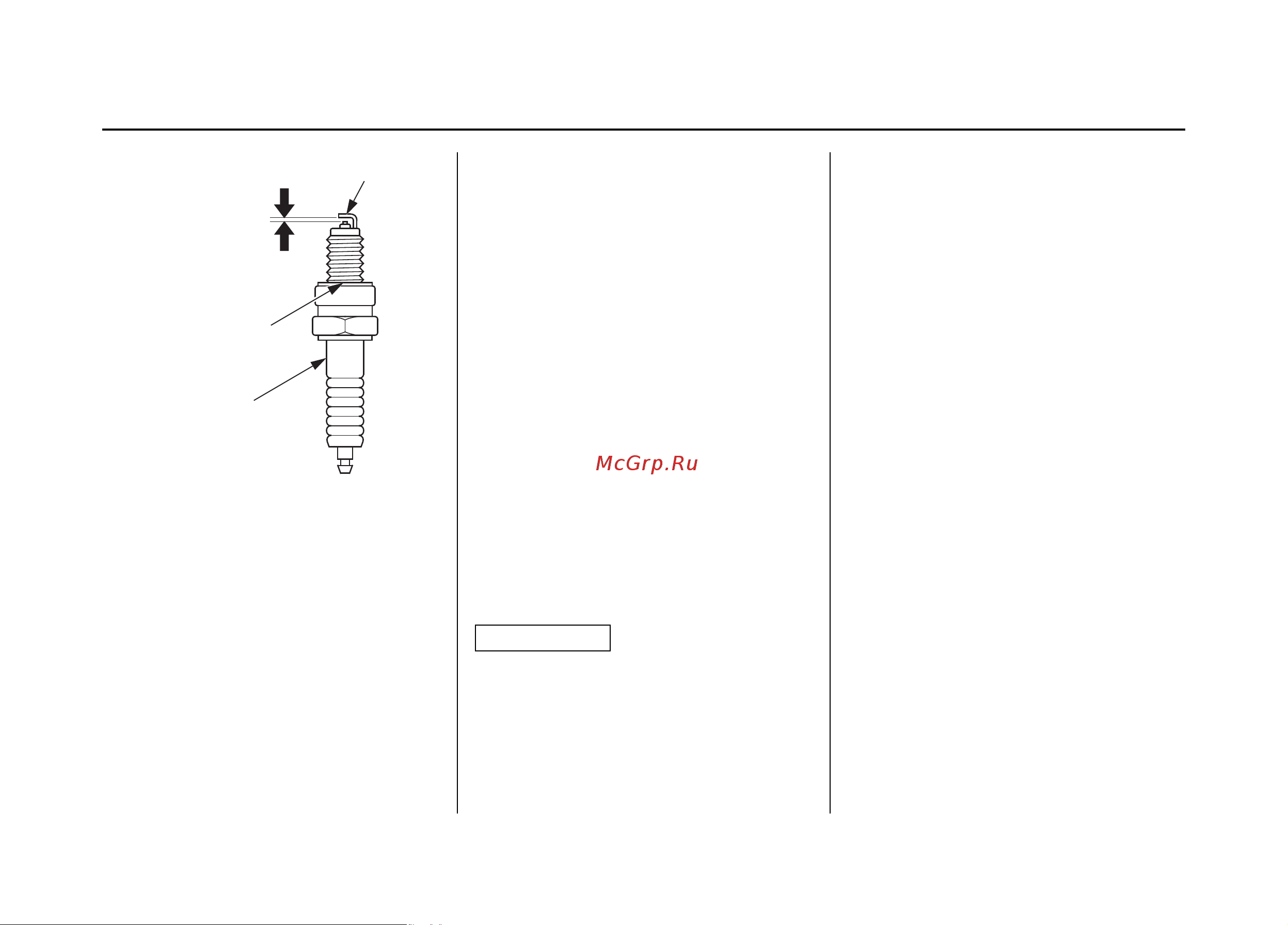

5. С помощью плоского щупа измерьте
зазор между электродами свечи
зажигания.
Величина зазора должна составлять
0,6–0,70 мм. При необходимости
отрегулируйте величину зазора,
осторожно подгибая боковой электрод.
6. Проверьте состояние уплотнительной
шайбы свечи зажигания и осторожно
вверните свечу зажигания от руки, чтобы
избежать повреждения резьбы.
7. После того, как свеча прижмет
уплотнительную шайбу, затяните свечу с
помощью свечного ключа. Затяжка свечи
должна обеспечить необходимое сжатие
уплотнительной шайбы.
ПРИМЕЧАНИЕ:
При установке новой свечи зажигания не-
обходимо довернуть её ещё на пол-оборота
после посадки буртика свечи на уплотни-
тельную шайбу, чтобы обеспечить требуемую
затяжку и уплотнение. При установке свечи
зажигания, бывшей в эксплуатации, для обе-
спечения требуемой затяжки затяните свечу
ключом на 1/8–1/4 часть оборота после
посадки буртика свечи на уплотнительную
шайбу.
8. Установите наконечник свечи зажигания.
ПРИМЕЧАНИЕ
Свеча зажигания должна быть плотно затяну-
та. Недостаточно затянутая свеча зажигания
может перегреться и стать причиной повреж-
дения двигателя.
9. Установите на место кожух двигателя.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
БОКОВОЙ ЭЛЕКТРОД
ЗАЗОР МЕЖДУ
ЭЛЕКТРОДАМИ
0,6–0,7 мм
ИЗОЛЯТОР
УПЛОТНИТЕЛЬНАЯ
ШАЙБА
