15

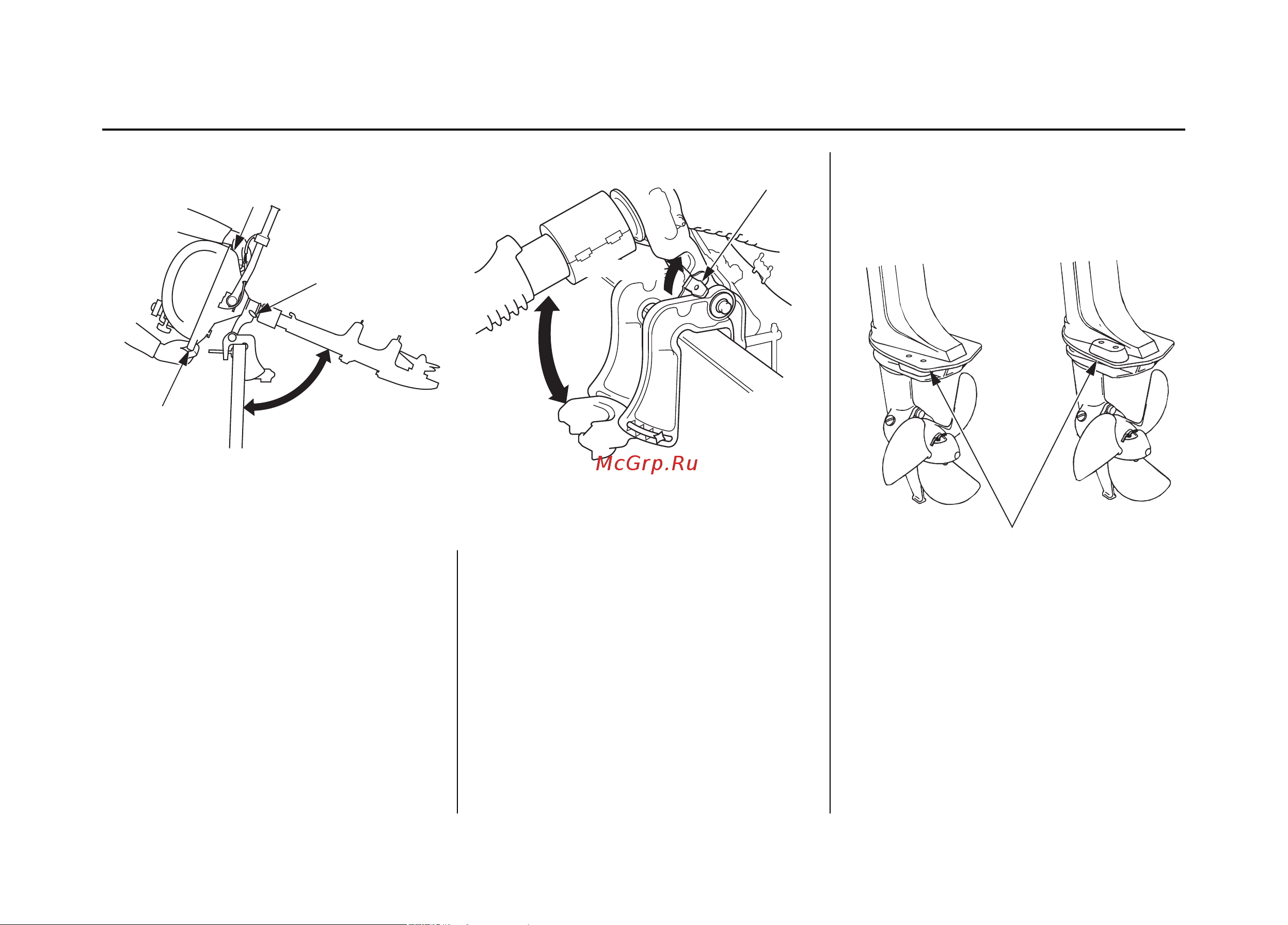

Рычаг механизма подъёма из воды
Используйте рычаг механизма для подъёма
из воды при движении по мелководье, при
наличии в воде валунов, запуске мотора
или при швартовке. Наклоняйте подвесной
мотор с помощью рукояток для переноски,
как показано на иллюстрации. Подпружи-
ненный рычаг механизма подъёма мотора из
воды автоматически занимает заданное по-
ложение и удерживает в нём мотор при угле
наклона, приблизительно равном 75°.
Для возвращения подвесного мотора в обыч-
ное положение для движения удерживая
мотор, потяните рычаг механизма подъёма
из воды, затем медленно опустите мотор.
Анод противокоррозионной защиты
Металл, из которого изготовлен анод, раз-
рушается под действием коррозии, одновре-
менно защищая от коррозионных поврежде-
ний подвесной мотор.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
ЗАДНЯЯ РУКОЯТКА
ДЛЯ ПЕРЕНОСКИ
РЫЧАГ МЕХАНИЗМА
ПОДЪЁМА ИЗ ВОДЫ
Тип с коротким
дейдвудом
Тип с длинным
дейдвудом
ПОТЯНУТЬ
ВИНТ ФРИКЦИОННОГО
ДЕМПФЕРА РУМПЕЛЯ
АНОД
ПЕРЕДНЯЯ
РУКОЯТКА ДЛЯ
ПЕРЕНОСКИ
