59
Техническое обслуживание погруженного
подвесного мотора
Чтобы максимально снизить опасность
коррозии деталей после полного погруже-
ния мотора в воду, необходимо обслуживать
подвесной мотор сразу же после того, как он
будет поднят из-под воды.
Если поблизости есть официальный дилер
компании Honda, занимающийся прода-
жей и обслуживанием подвесных моторов,
немедленно доставьте подвесной мотор в
технический центр этого дилера. Если ма-
стерская официального дилера недоступна,
выполните следующее.
1. Снимите кожух и промойте двигатель
пресной водой, чтобы смыть солёную
воду и удалить песок, грязь и т. д.
2. Слейте бензин в подходящую для этого
ёмкость.
3. Выверните из карбюратора сливную
пробку и слейте содержимое из
карбюратора в подходящую ёмкость.
Затем вверните и затяните сливную
пробку (см. стр. 62).
4. Замените моторное масло (см. стр. 52).
Если в картер двигателя попала вода или
в слитом моторном масле содержалась
вода, то необходимо ещё раз заменить
масло в двигателе, после того как он
поработает полчаса.
5. Выверните свечу зажигания. Отсоедините
от аварийного выключателя двигателя
скобу аварийного выключателя и
несколько раз вытяните пусковой
шнур, чтобы полностью удалить воду из
цилиндра.
ПРИМЕЧАНИЕ
При проворачивании коленчатого вала •
двигателя и открытом отверстии для
свечи зажигания (свеча отсоединена
от цепи зажигания) отсоедините
аварийный выключатель двигателя, чтобы
предотвратить электрическое повреждение
системы зажигания.
Если подвесной мотор работал под водой,
•
то возможны механические повреждения
деталей двигателя, например, изгиб
шатуна. При затрудненном вращении
коленчатого вала двигателя не пытайтесь
продолжать эксплуатацию подвесного
мотора. В этом случае двигатель
необходимо отремонтировать.

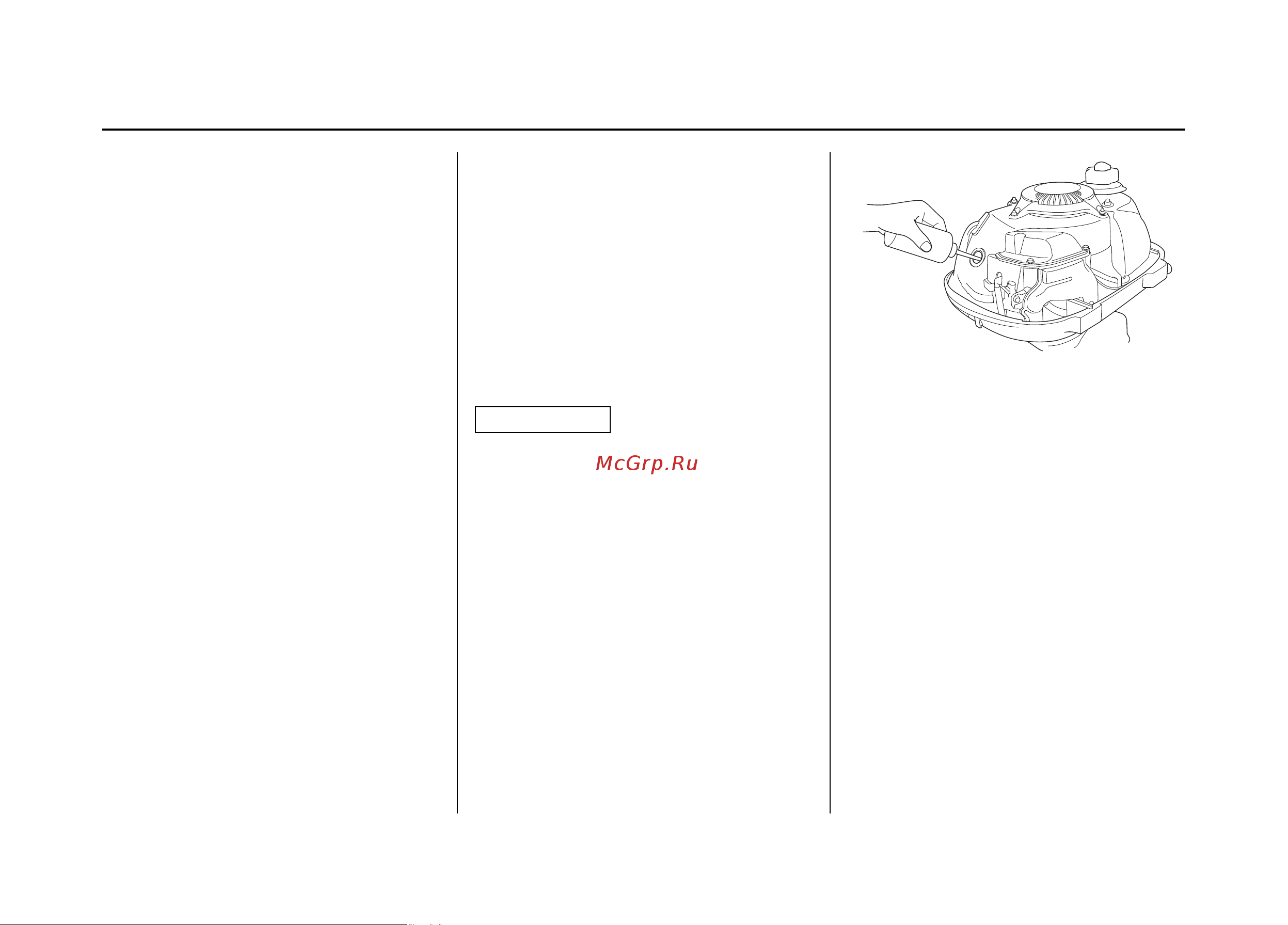

6. Залейте чайную ложку моторного масла
в цилиндр двигателя через свечное
отверстие, затем проверните коленчатый
вал несколько раз с помощью пускового
шнура, чтобы смазать стенки цилиндра.
Установите на места свечу зажигания, а
также скобу аварийного выключателя с
этим выключателем.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
