52
Замена моторного масла
Недостаточное количество моторного
масла или наличие в нём загрязнений очень
сильно сокращает срок службы узлов трения
в двигателе.
После контакта с отработанным моторным
маслом вымойте руки с мылом.
Периодичность замены моторного масла
Первая замена масла производится через
10 моточасов после начала эксплуатации
или спустя один месяц после приобретения
подвесного мотора, последующие замены
масла – через каждые 50 моточасов работы
двигателя или 6 месяцев.
Заправочная ёмкость системы смазки:
0,25 л
Рекомендуемое масло
Моторное масло SAE 10W-30 или аналогич-
ное, класс качества по классификации API:
SG, SH или SJ.
<Замена масла в двигателе>
Слейте моторное масло на горячем двигате-
ле (это обеспечит быстрый и полный слив
масла).
1. Закройте топливный кран (положение
OFF) и до упора заверните маховичок
вентиляционного клапана крышки
топливного бака.
2. Снимите подвесной мотор с лодки.

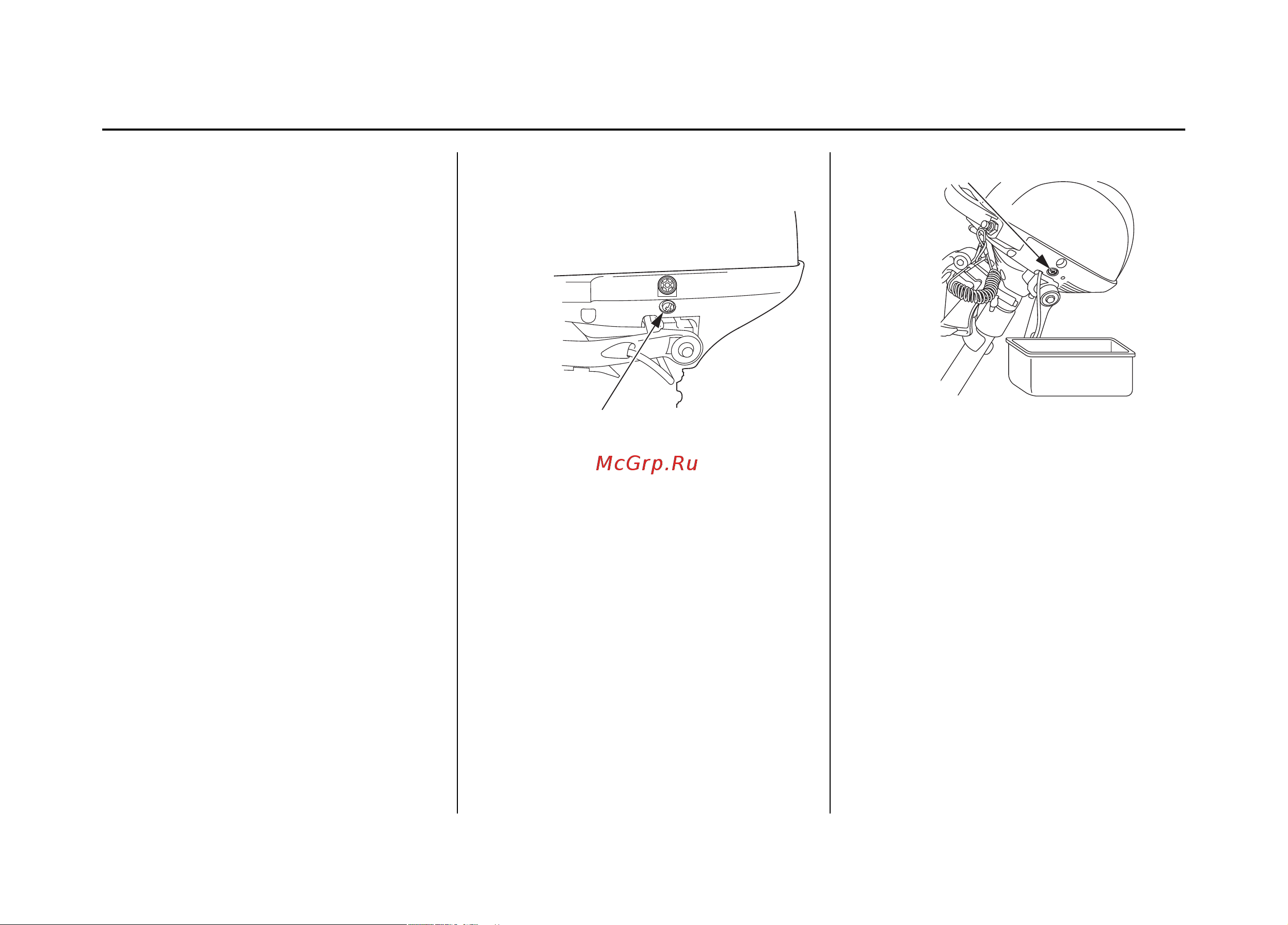

3. Ослабьте затяжку пробки отверстия для
слива масла и наклоните подвесной
мотор в сторону румпеля.
ПРИМЕЧАНИЕ:
Если вывернуть пробку отверстия для слива
масла перед наклоном мотора в сторону
румпеля, масло может вытекать из подвесно-
го мотора.
4. Снимите пробку отверстия для слива
масла и кольцевое уплотнение, затем
слейте масло.
ПРИМЕЧАНИЕ:
Убедительно просим вас помнить об охране
окружающей среды, когда речь идет об
утилизации отработанного моторного масла.
Рекомендуем слить отработанное масло в
ёмкость с плотно закрывающейся крышкой
и сдать на местный пункт приема отрабо-
танных нефтепродуктов. Не выбрасывайте
отработанное масло в мусоросборные кон-
тейнеры и не выливайте на землю.
5. Установите пробку отверстия для слива
масла и новое кольцевое уплотнение.
6. Установите подвесной мотор в
вертикальное положение и надёжно
затяните пробку.
МОМЕНТ ЗАТЯЖКИ ПРОБКИ ОТВЕР-
СТИЯ ДЛЯ СЛИВА МАСЛА
6,5 Н•м
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ПРОБКА ОТВЕРСТИЯ ДЛЯ СЛИВА МАСЛА
ПРОБКА ОТВЕРСТИЯ ДЛЯ
СЛИВА МАСЛА
