Honda BF2.3DHSCHU [66/84] Хранение
![Honda BF2.3DHSCHU [66/84] Хранение](/views2/1845250/page66/bg42.png)
64
2. Храните подвесной мотор так, как
показано на иллюстрации, приведённой
выше.

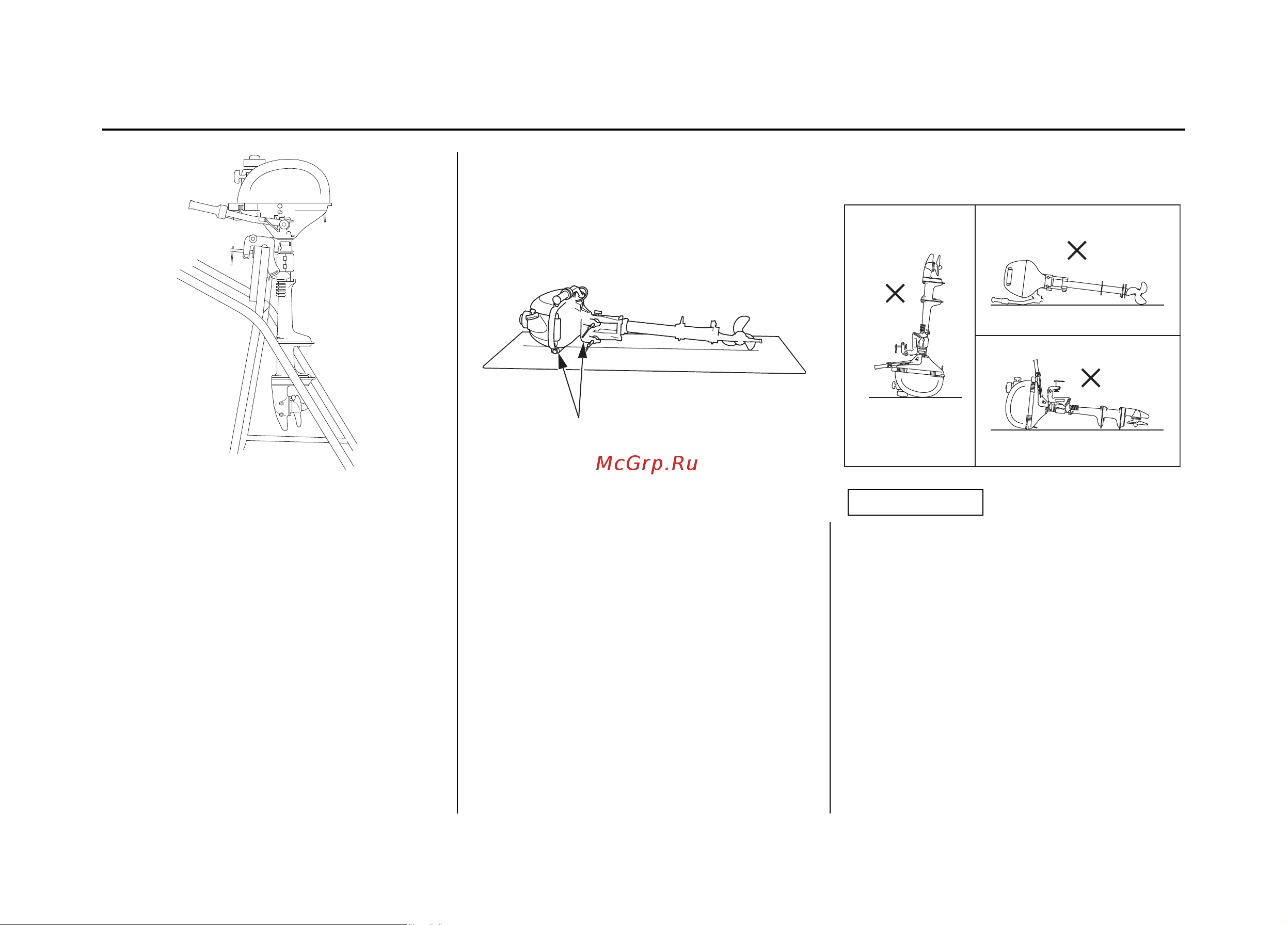

Хранение в горизонтальном положении
Уложите подвесной мотор на защитные под-
кладки со сложенным румпелем.
ПРИМЕЧАНИЕ
При транспортировке или хранении •
подвесного мотора в любом другом
положении возможны повреждения и
вытекание масла.
При откидке подвесного мотора из •
положения для движения лодки назад
масло из картера может попасть в
цилиндр, в результате чего может быть
затруднён пуск двигателя, или не будет
проворачиваться коленчатый вал.
ХРАНЕНИЕ
ЗАЩИТНЫЕ ПОДКЛАДКИ
НЕПРАВИЛЬНО
