![Honda BF2.3DHSCHU [59/84] Техническое обслуживание](/img/pdf.png)
Honda BF2.3DHSCHU [59/84] Техническое обслуживание
![Honda BF2.3DHSCHU [59/84] Техническое обслуживание](/views2/1845250/page59/bg3b.png)
57
Смазка

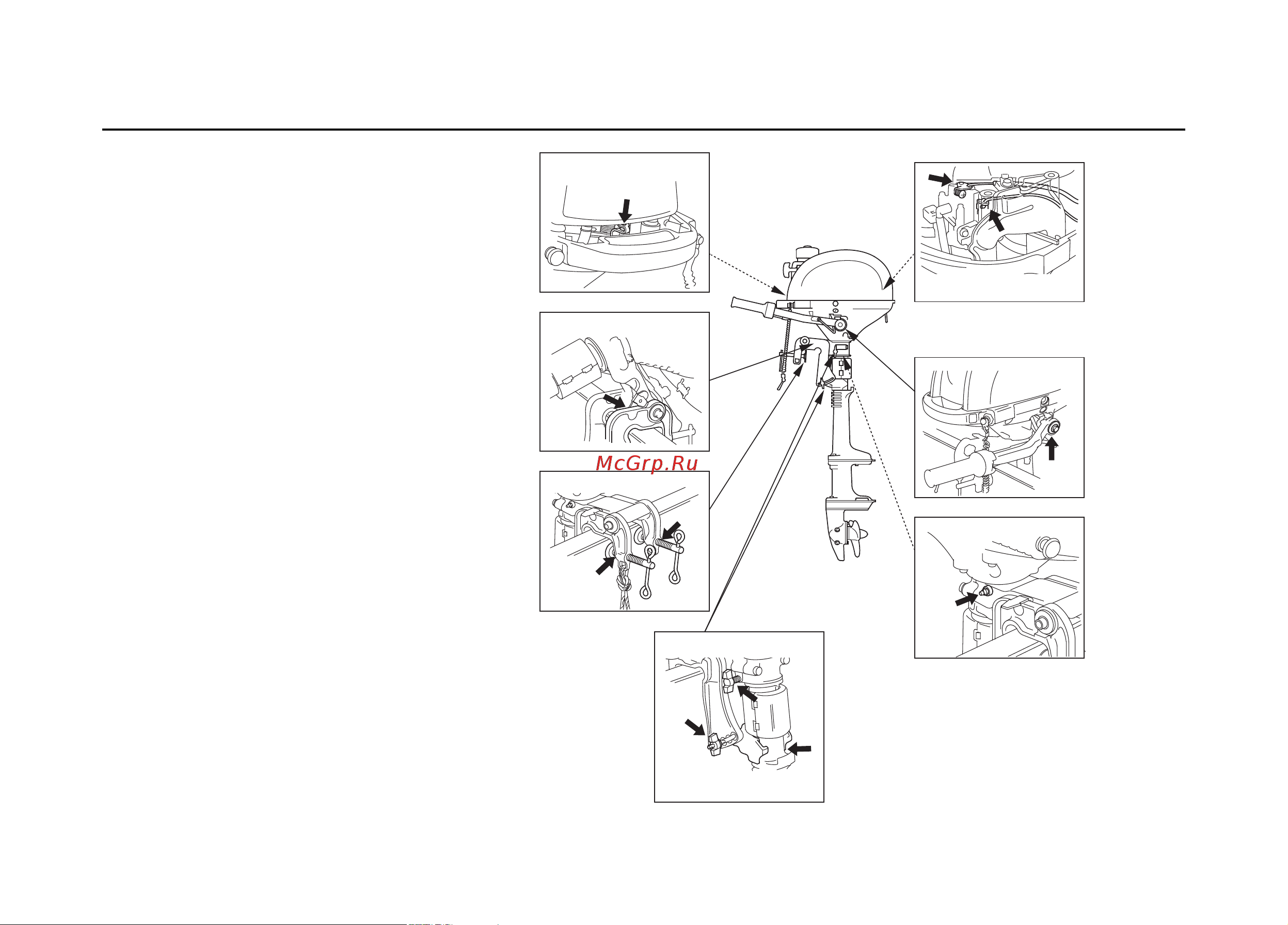

Протрите двигатель снаружи ветошью, смочен-
ной в чистом масле. Смажьте морской противо-
коррозионной смазкой следующие элементы:
Периодичность смазки:
Первая смазка выполняется через 10 моточасов
или через месяц после приобретения подвесного
мотора, в дальнейшем — через каждые 50 моточа-
сов или 6 месяцев.
ПРИМЕЧАНИЕ:
Смажьте антикоррозионным маслом те шарни-
ры, куда не может проникнуть консистентная
смазка.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
• РЫЧАГ АКСЕЛЕРАТОРА
• РЫЧАГ МЕХАНИЗМА
ПОДЪЁМА ИЗ ВОДЫ
• ФИКСИРУЮЩИЙ ВИНТ
• ВИНТ ФРИКЦИОННОГО
ДЕМПФЕРА РУМПЕЛЯ
• РЕГУЛИРОВОЧНЫЙ ВИНТ
• УПОР
• КОРПУС ПОВОРОТНОГО
ШАРНИРА
• РУМПЕЛЬ
• РЫЧАГ АКСЕЛЕРАТОРА
• РЫЧАГ ВОЗДУШНОЙ
ЗАСЛОНКИ
