53
7. Снимите кожух двигателя.
8. Снимите пробку маслозаливного
отверстия и заполните картер рекомен-
дуемым моторным маслом, (см. стр. 23)
до верхней метки, контролируя уровень
масла через окно контроля уровня масла.
9. Встряхнув подвесной мотор несколько
раз, снова проверьте уровень моторного
масла.
10. Установите на место и надёжно затяните
пробку маслозаливной горловины.
11. Установите на место кожух двигателя.
12. Установите подвесной мотор на лодку.
Замена масла в редукторе
Периодичность замены масла:
Через 10 моточасов или через 1 месяц после
первой замены, затем через каждые 6 меся-
цев или 50 моточасов.
Заправочная ёмкость системы смазки:
0,05 л
Рекомендуемое масло
Гипоидное масло SAE или аналогичное,
класс качества по API GL-4
Выполняйте замену масла в редукторе при
заглушенном двигателе и нахождении под-
весного мотора в вертикальном положении.
1. Подставьте подходящую ёмкость под
сливное отверстие, чтобы масло стекало
в ёмкость, затем выверните пробку из
сливного отверстия.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

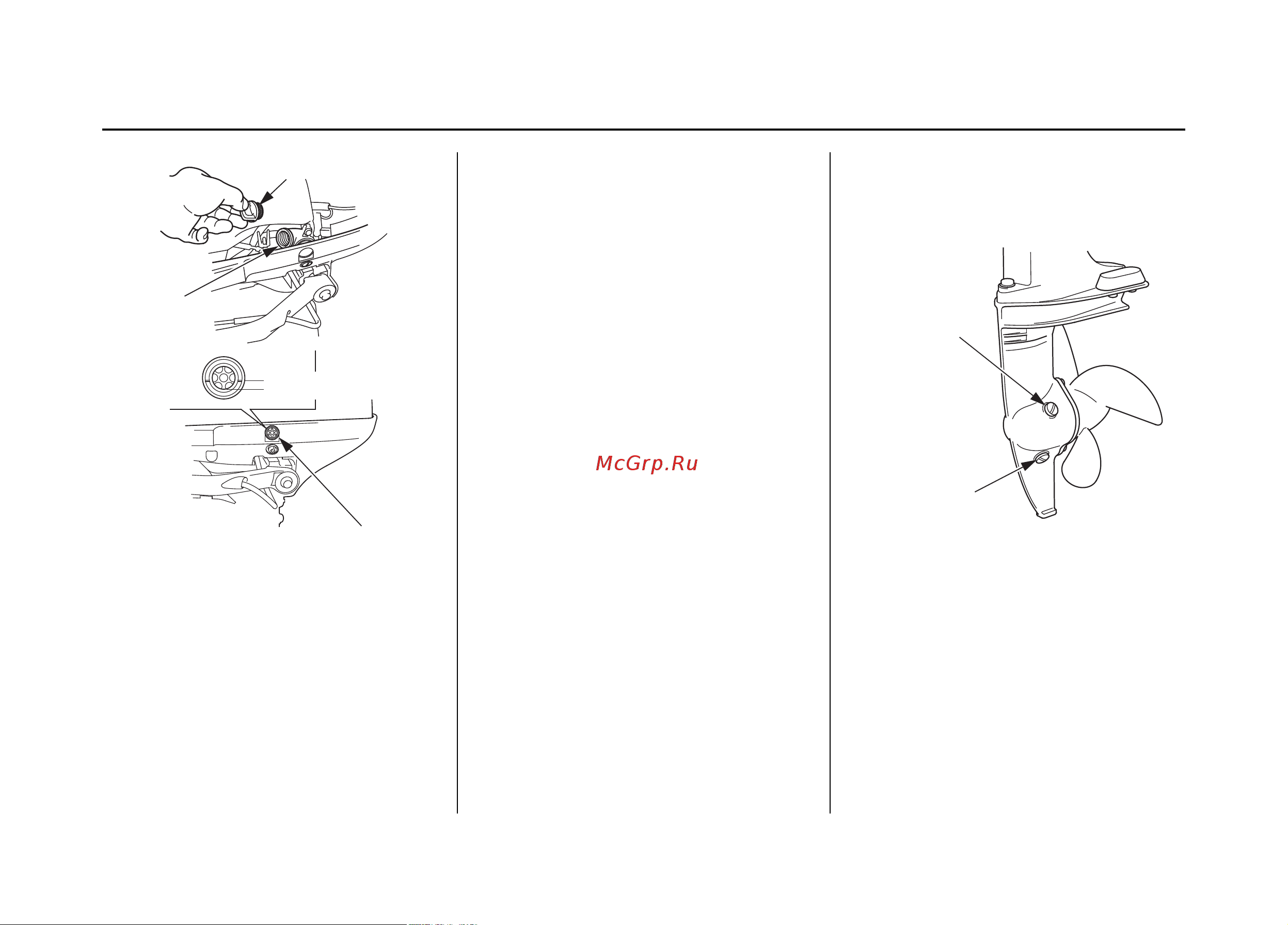

ПРОБКА МАСЛОЗАЛИВНОЙ
ГОРЛОВИНЫ
МАСЛОЗАЛИВНОЕ
ОТВЕРСТИЕ
ВЕРХНИЙ УРОВЕНЬ
НИЖНИЙ УРОВЕНЬ
ОКНО КОНТРОЛЯ УРОВНЯ МАСЛА
ПРОБКА ОТВЕР-
СТИЯ ДЛЯ ПРОВЕР-
КИ УРОВНЯ МАСЛА
В РЕДУКТОРЕ
ПРОБКА ОТВЕРСТИЯ
ДЛЯ СЛИВА МАСЛА
ИЗ РЕДУКТОРА
