17

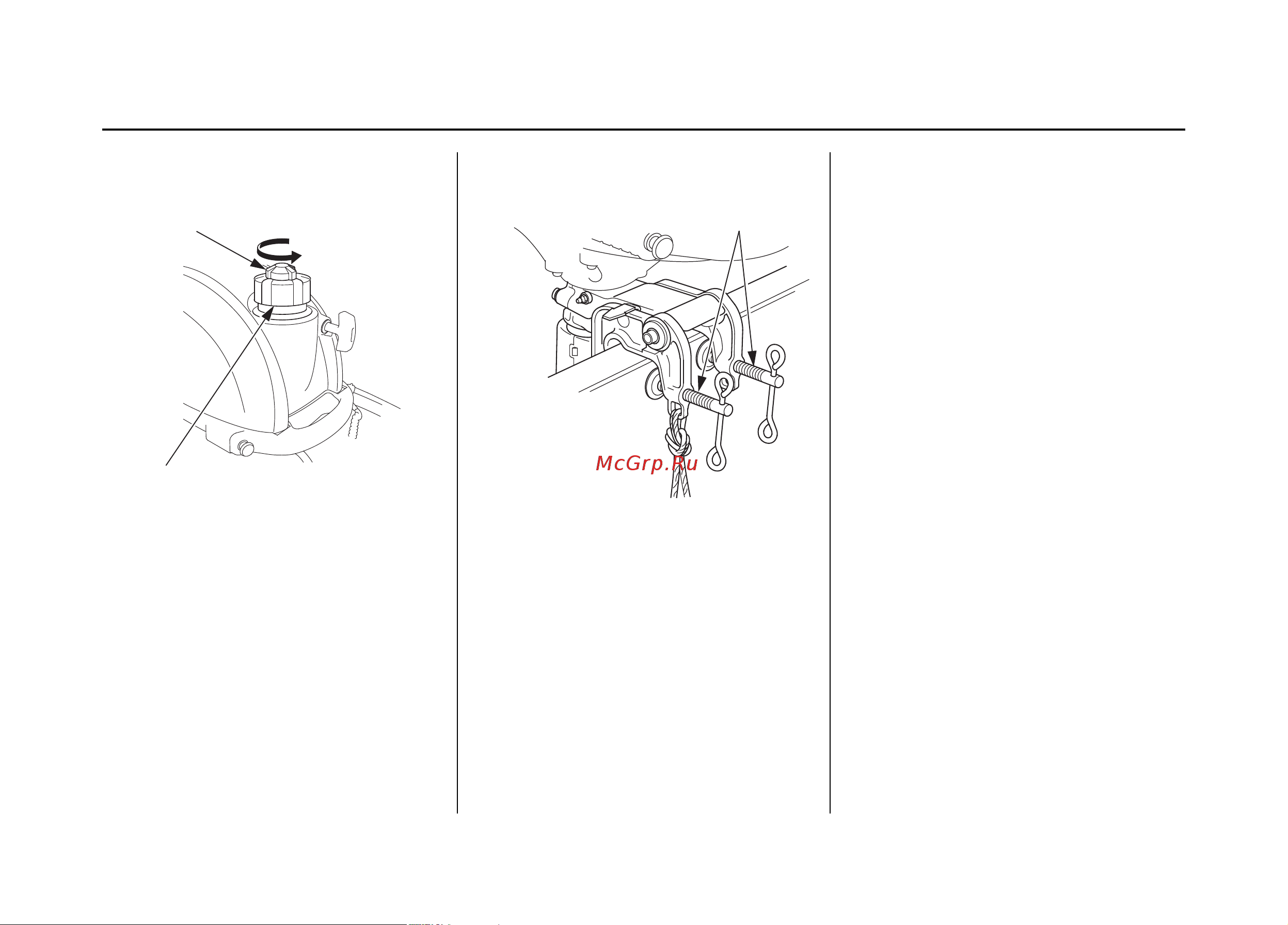

Вентиляционный клапан крышки
топливного бака
Вентиляционный клапан крышки топливного
бака предотвращает выход паров топлива в ат-
мосферу. Перед запуском подвесного мотора
поверните маховичок вентиляционного кла-
пана на 2–3 оборота по часовой стрелке для
возможности вентиляции топливного бака.
Перед заправкой топливного бака откройте
вентиляционный клапан, повернув махо-
вичок против часовой стрелки, и снимите
крышку с топливного бака. Перед транспор-
тировкой топливного бака и перед постанов-
кой его на хранение закройте вентиляцион-
ный клапан, плотно повернув его маховичок
по часовой стрелке.
Фиксирующие винты
Используйте фиксирующие винты для кре-
пления кронштейнов к транцу.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
ВЕНТИЛЯЦИОННЫЙ КЛАПАН КРЫШКИ
ТОПЛИВНОГО БАКА
ФИКСИРУЮЩИЕ ВИНТЫ
КРЫШКА ТОПЛИВНОГО БАКА
OPEN (ОТКРЫТО)
