ПРИМЕЧАНИЕ
Нарушение правил установки подвесного
мотора может привести к его падению в воду,
курсовой неустойчивости лодки, работе
двигателя на оборотах ниже номинальных и
высокому расходу топлива.
Рекомендуем доверить установку подвесного
мотора официальному дилеру компании
Honda. Проконсультируйтесь с официаль-
ным дилером компании Honda по вопросам
установки и эксплуатации дополнительных
элементов или дополнительного оборудо-
вания.
Выбор лодки для установки подвесного
мотора
Мощность двигателя подвесного мотора
должна соответствовать рекомендуемой
мощности мотора, указанной в документах
на лодку.
BF2.3D: 1,7 кВт (2,3 л.с.)
Рекомендуемый диапазон мощности двига-
теля подвесного мотора указан на большин-
стве лодок.
ПРЕДУПРЕЖДЕНИЕ
Запрещается превышать максимальную мощ-
ность подвесного мотора, рекомендованную
изготовителем лодки. В противном случае
возможно получение травм и повреждение
оборудования.

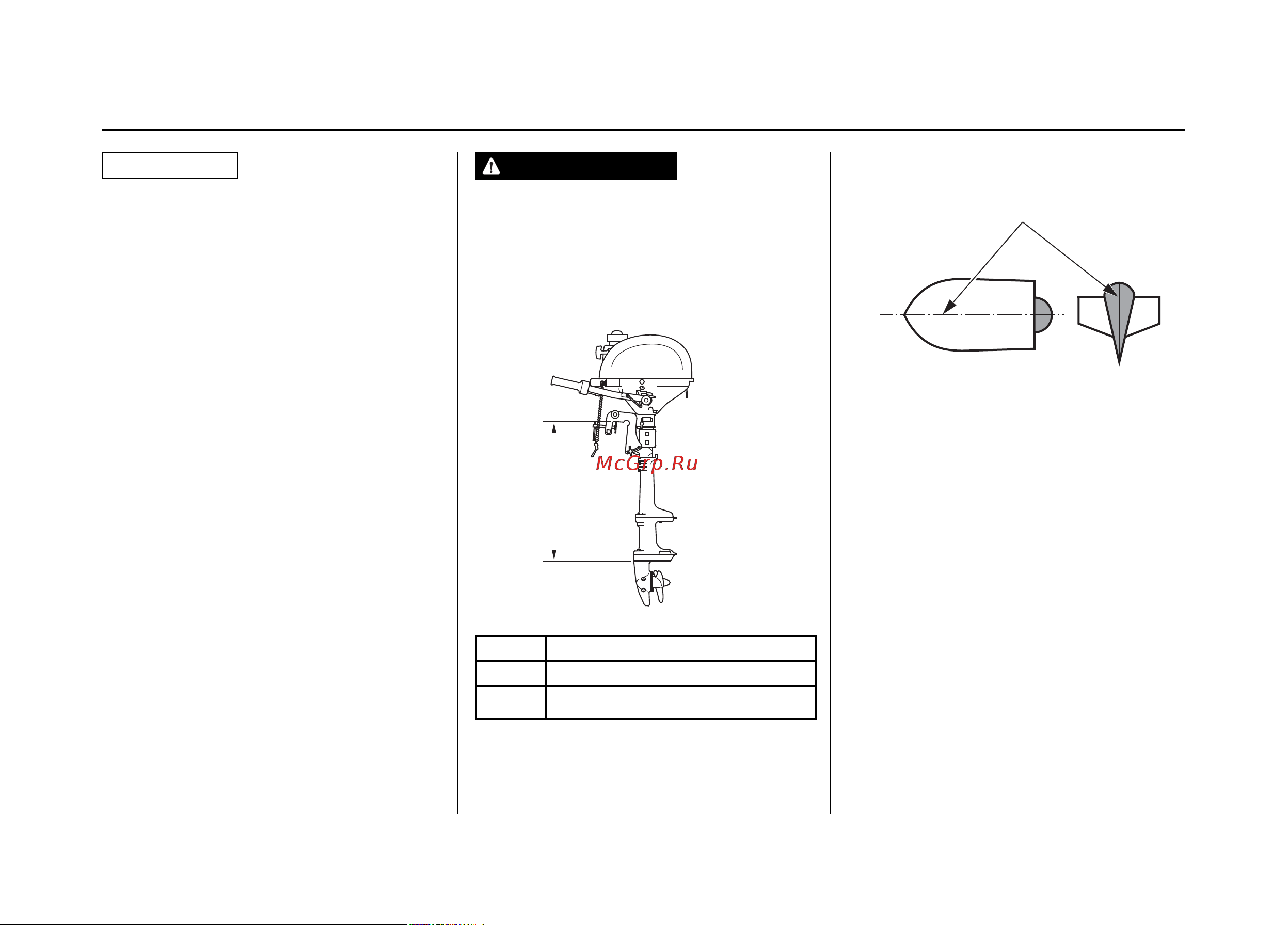

Высота транца судна
Тип: ДЛИНА ДЕЙДВУДА
S: 418 мм
L: 571 мм
Выберите модификацию подвесного мотора,
которая соответствует высоте транца вашей
лодки.
Расположение
Установите подвесной мотор на корме судна
строго по линии, разделяющей транец судна
пополам в горизонтальной плоскости.
5. УСТАНОВКА ПОДВЕСНОГО МОТОРА
ЦЕНТР ТРАНЦА
