Honda BF2.3DHSCHU [24/84] Контрольный осмотр перед пуском двигателя
![Honda BF2.3DHSCHU [24/84] Контрольный осмотр перед пуском двигателя](/views2/1845250/page24/bg18.png)
22
BF2.3D — 4-тактный подвесной мотор с
принудительным воздушным охлаждени-
ем, который работает на автомобильном
неэтилированном бензине с октановым
числом не ниже 91 (по исследовательскому
методу, не ниже 86 — по моторному методу).
Для эксплуатации двигателя требуется также
моторное масло.
Перед пуском двигателя необходимо вы-
полнить следующие операции контрольного
осмотра.
ВНИМАНИЕ
Операции контрольного осмотра должны вы-
полняться при не работающем двигателе.
Перед каждым запуском осмотрите воду
вокруг лодки на предмет масляных или
топливных разводов.

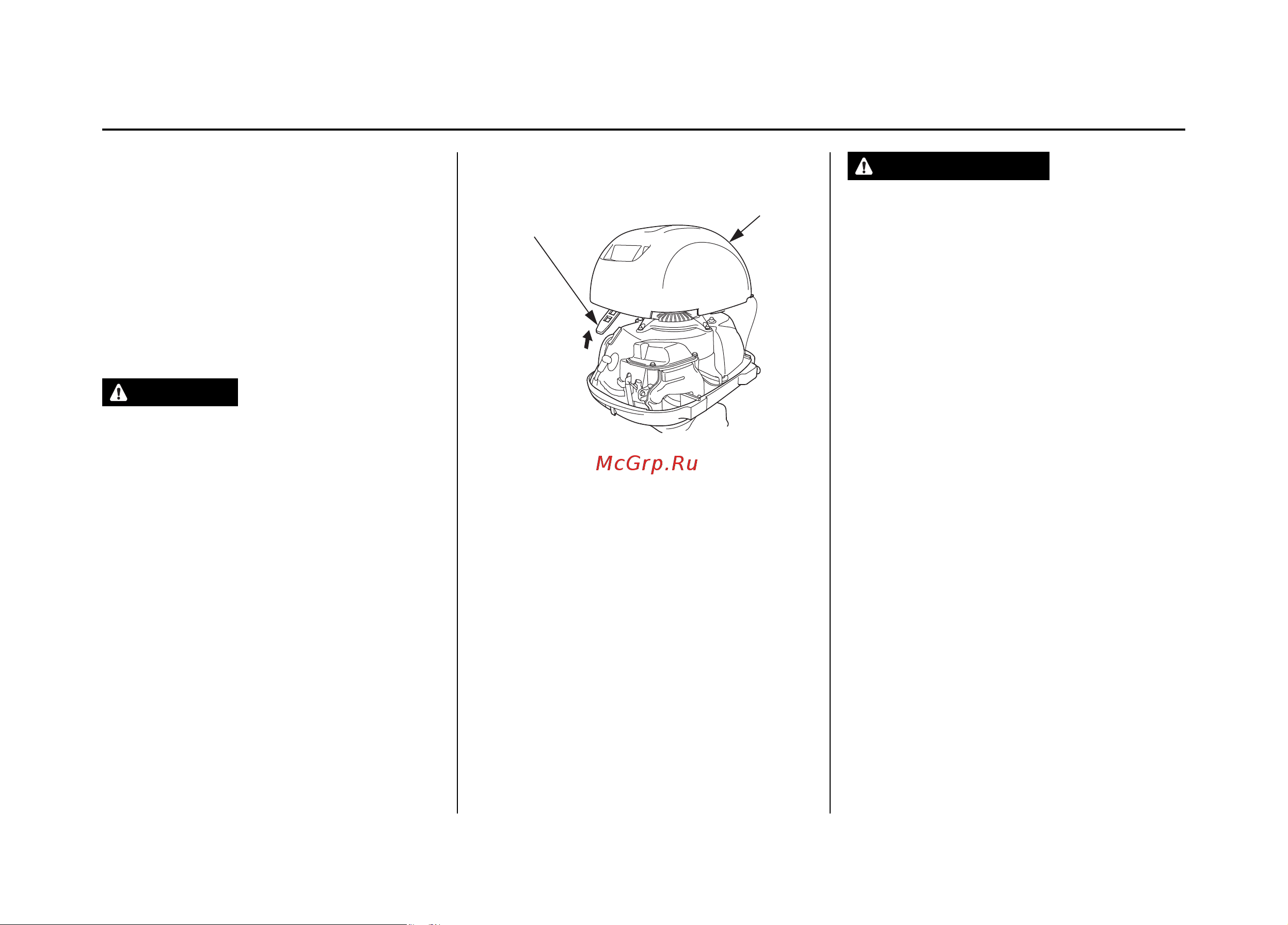

Снятие/установка кожуха двигателя
Используйте ленту, удерживающую кожух
двигателя, чтобы кожух был закрыт, или для
снятия кожуха.
ПРЕДУПРЕЖДЕНИЕ
Запрещается эксплуатировать подвесной мо-
тор со снятым кожухом двигателя. Открытые
вращающиеся детали двигателя могут нанести
травмы.
6. КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
ЛЕНТА УДЕРЖИВАЮЩАЯ
КОЖУХ ДВИГАТЕЛЯ
КОЖУХ ДВИГАТЕЛЯ
