27
Прочие проверки

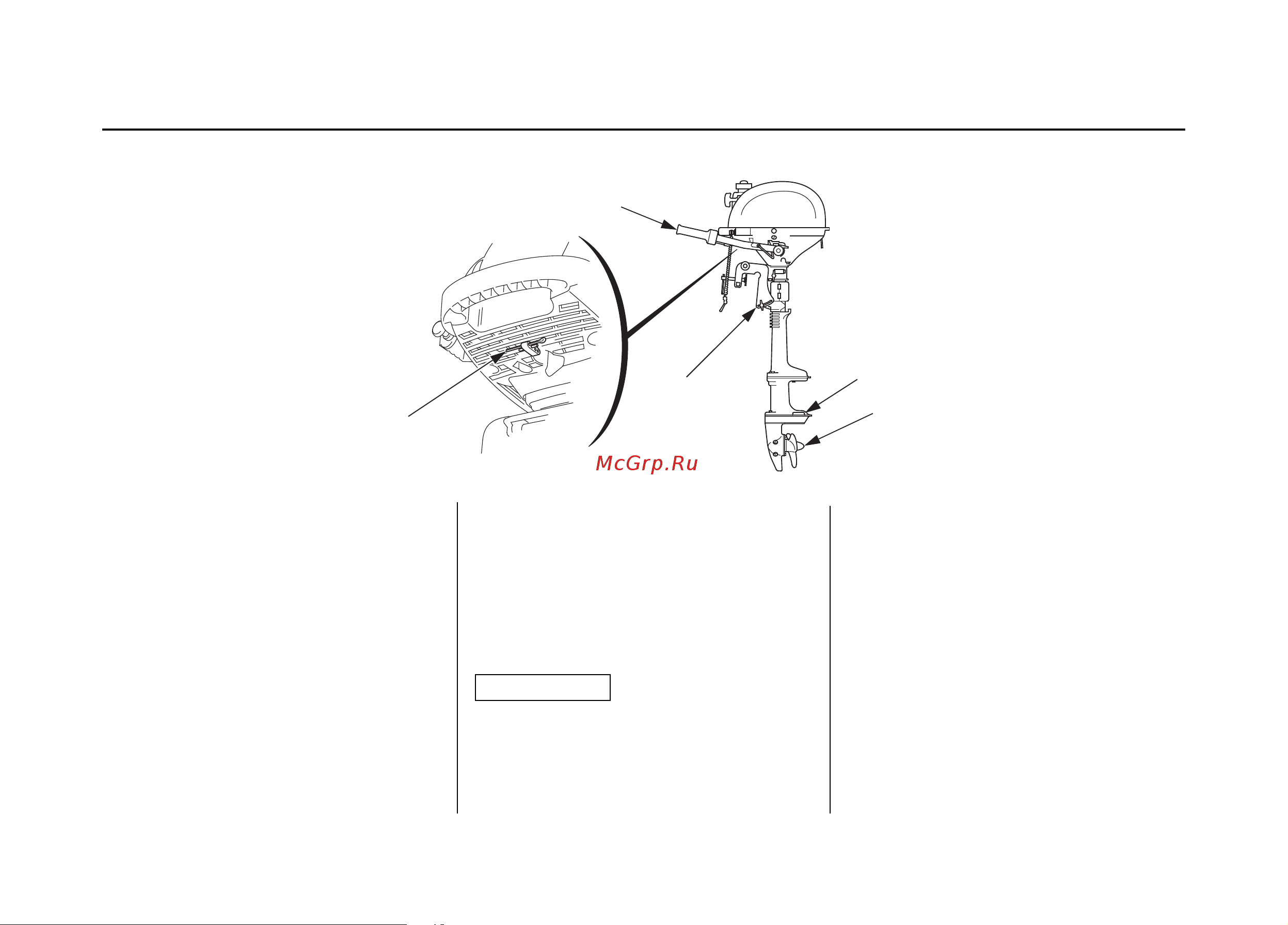

Проверьте следующие узлы и детали:
(1) Гребной винт и шплинт на предмет
ослабления крепления или повреждения.
(2) Румпель — на предмет неисправностей.
(3) Кронштейн крепления мотора к транцу —
на предмет признаков повреждений.
(4) Полноту комплекта инструмента,
запасных частей и принадлежностей
(см. стр. 49).
(5) Перо анода гребного винта (анод
антикоррозионной защиты) — на предмет
отсутствия признаков повреждений и
коррозионных разрушений, а также
надёжность крепления.
Анод обеспечивает антикоррозионную за-
щиту подвесного мотора. При эксплуатации
подвесного мотора анод должен находиться
непосредственно в воде. Замените аноды,
если их размер уменьшился примерно до
двух третей по сравнению с первоначальным
состоянием, либо если они выкрашиваются.
ПРИМЕЧАНИЕ
Вероятность коррозии возрастает, если анод
окрашен или загрязнен.
На борту лодки должно находиться следую-
щее:
Руководство по эксплуатации
•
Комплект инструментов•
Запасные свечи зажигания, гребной винт •
и шплинт.
Необходимая информация, относящаяся
•
к управлению водными судами и
соответствующим нормативным актам.
