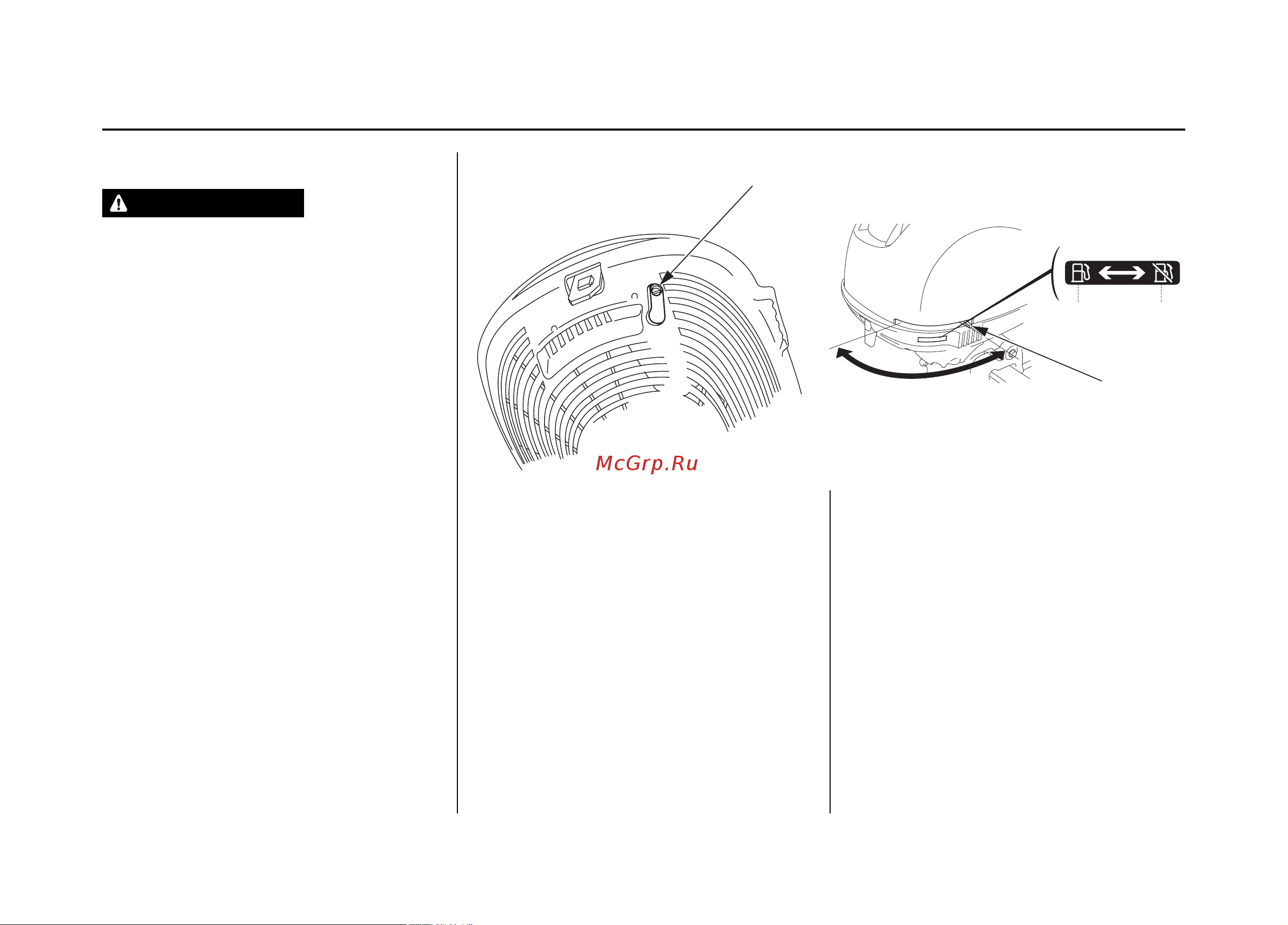

![Honda BF2.3DHSCHU [64/84] Хранение](/views2/1845250/page64/bg40.png)
62
Слив бензина
ПРЕДУПРЕЖДЕНИЕ
Бензин является чрезвычайно легковос-
пламеняющимся веществом. Пары бензина
взрывоопасны. При взрыве паров бензина воз-
можны серьёзные травмы или гибель людей.
Запрещается курить, пользоваться открытым
пламенем или вносить искрящие предметы в
рабочую зону.
ХРАНИТЕ БЕНЗИН В МЕСТАХ, НЕДО-
СТУПНЫХ ДЛЯ ДЕТЕЙ.
Не допускайте пролива бензина. •
Пролитое топливо или его пары
могут воспламениться. Прежде чем
оставлять двигатель на хранение или
транспортировать его, вытрите всё
пролитое топливо.
Запрещается курить, приближать открытое •
пламя или искрящиеся предметы к месту
слива или хранения топлива.
1. Установите рычаг топливного крана в
положение OFF (ВЫКЛ.)
2. Отверните маховичок вентиляционного
клапана.
3. Установите рычаг топливного крана в
положение ON (ВКЛ.) и слейте топливо
из топливного бака в предназначенную
для этого ёмкость.
4. Установите рычаг топливного крана в
положение ON (ВКЛ.), ослабьте винт
сливного отверстия карбюратора и слейте
топливо в подходящую ёмкость.
5. После слива бензина затяните винт
сливного отверстия.
6. Установите на место крышку топливного
бака.
7. Убедитесь в том, что маховичок пробки
заливной горловины находится в
положении (ВЫКЛ.).
ХРАНЕНИЕ
ПРОБКА СЛИВНОГО
ОТВЕРСТИЯ
ON (ВКЛ.)
OFF
(ВЫКЛ.)
РЫЧАГ ТОПЛИВНОГО
КРАНА
