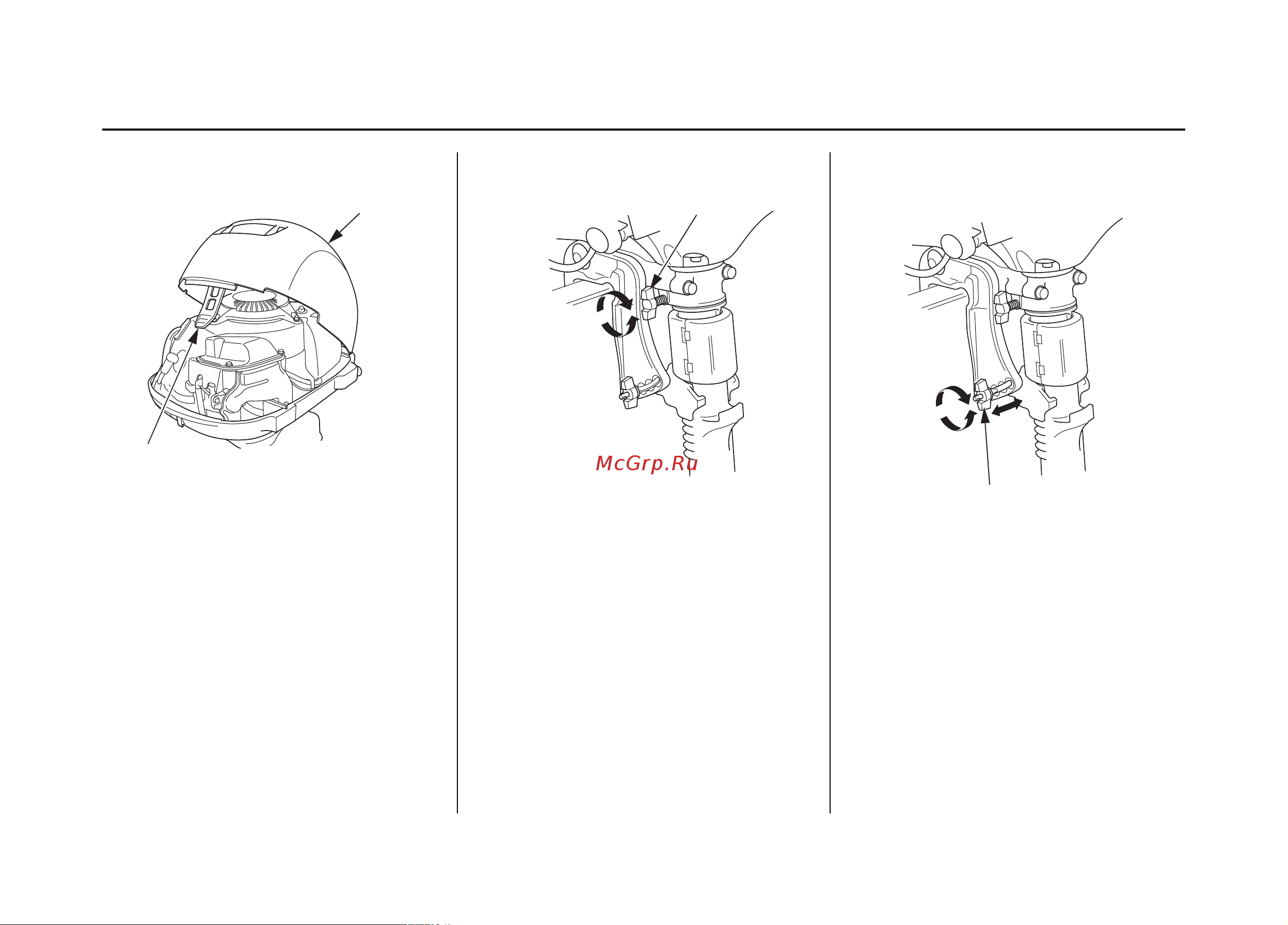

Лента, удерживающая кожух двигателя
Используйте ленту, удерживающую кожух,
чтобы кожух был закрыт. Не снимайте кожух
при работающем двигателе.
Винт фрикционного демпфера румпеля
Регулятор фрикционного демпфера руля
служит для регулировки усилия на румпеле.
Более высокое усилие упрощает задачу под-
держания заданного курса, а также предот-
вращает перемещение подвесного мотора во
время транспортировки.
Для уменьшения сопротивления румпеля
поворачивайте регулятор фрикционного
демпфера по часовой стрелке.
Болт и барашковая гайка механизма
регулировки наклона мотора
Используйте болт и гайку механизма регу-
лировки наклона для установки мотора в
нормальное рабочее положение. Предусмо-
трено пять различных углов наклона мотора,
которые обеспечиваются пятью положения-
ми пальца.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
КОЖУХ ДВИГАТЕЛЯ
ВИНТ ФРИКЦИОННОГО ДЕМПФЕРА РУМПЕЛЯ
БОЛТ И БАРАШКОВАЯ ГАЙКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА МОТОРА
ЛЕНТА, УДЕРЖИВАЮЩАЯ КОЖУХ ДВИГАТЕЛЯ
ЗАТЯНУТЬ
ОСЛАБИТЬ
