Honda BF2.3DHSCHU [23/84] Установка подвесного мотора
![Honda BF2.3DHSCHU [23/84] Установка подвесного мотора](/views2/1845250/page23/bg17.png)
21

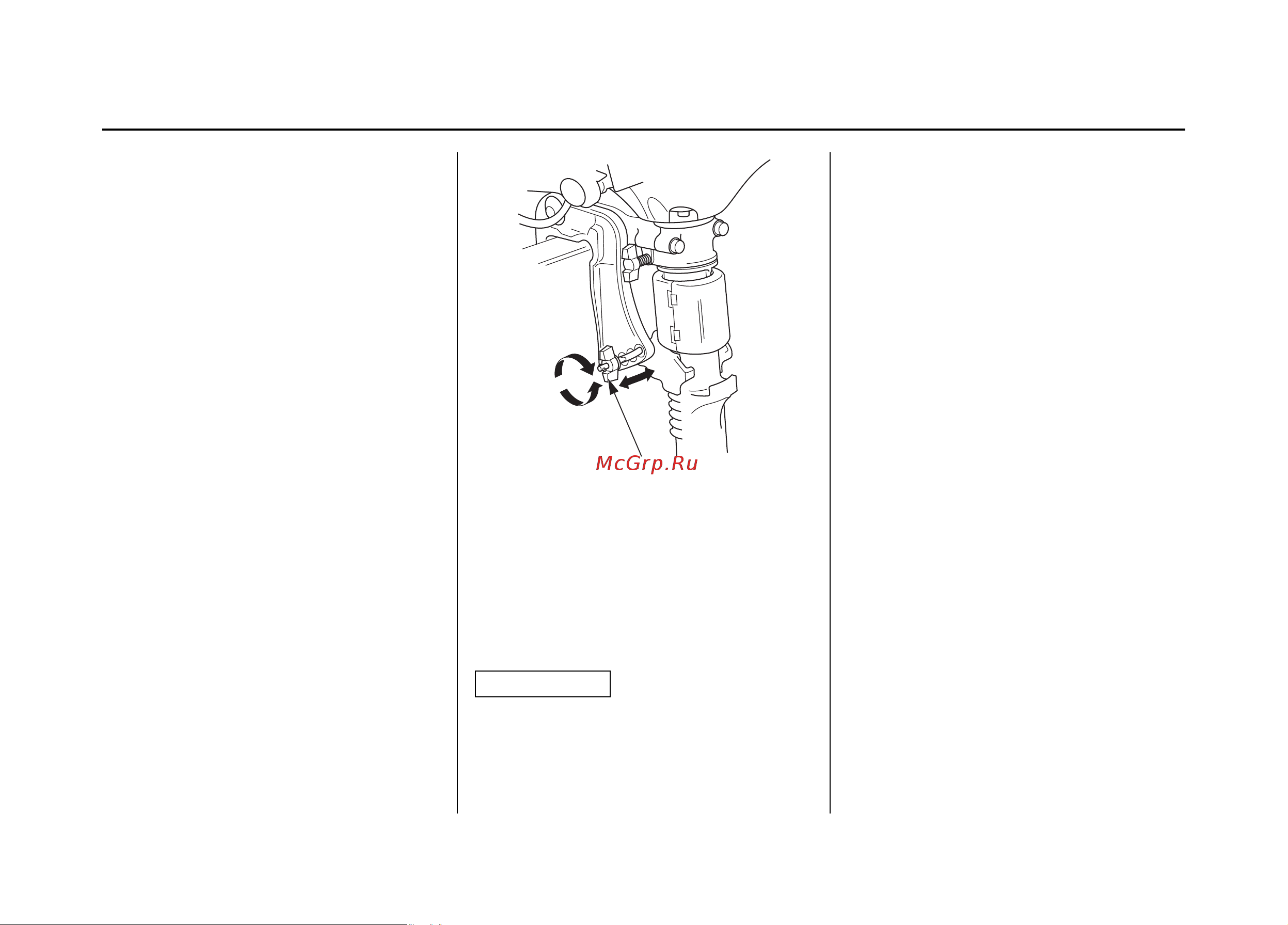

<Регулировка наклона подвесного мотора>
Отрегулируйте положение подвесного мото-
ра, так чтобы он располагался перпендику-
лярно свободной поверхности воды (то есть
ось гребного винта должна быть параллельна
поверхности воды).
1. Для освобождения регулировочного
болта ослабьте затяжку барашковой гайки
2. Отрегулируйте угол установки подвесного
мотора и затяните барашковую гайку.
Убедитесь в том, что головка болта и
гайка находятся в одном из четырех
углублений регулировочного паза.
ПРИМЕЧАНИЕ
Во избежание повреждений подвесного мотора
или лодки убедитесь в том, что палец надёжно
зафиксирован.
УСТАНОВКА ПОДВЕСНОГО МОТОРА
БОЛТ И БАРАШКОВАЯ ГАЙКА МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА МОТОРА
