38
75°
Откидка подвесного мотора
Поднимите подвесной мотор, чтобы из-
бежать ударов о дно при подходе лодки к
берегу или во время стоянки на мелководье.
1. Заглушите двигатель (стр. 41) и закройте
топливный клапан (стр. 42).
2. Закройте вентиляционный клапан
крышки заливной горловины топливного
бака, повернув маховичок по часовой
стрелке (стр. 42).
3. При нахождении подвесного мотора в
положении для движения лодки вперёд
откиньте мотор, взяв его за переднюю
и заднюю рукоятки для переноски,
расположенные на кожухе двигателя.
Подпружиненный рычаг наклона мотора
автоматически занимает заданное
положение и удерживает в нём мотор при
угле наклона, приблизительно равном 75°.
4. Отрегулируйте положение винта
фрикционного демпфера, чтобы
предотвратить перемещение подвесного
мотора.
ПРИМЕЧАНИЕ
При откидке подвесного мотора из •
положения для движения лодки назад
масло из картера может попасть в
цилиндр, в результате чего может быть
затруднен пуск двигателя или не будет
проворачиваться коленчатый вал.
Не используйте румпель для откидки •
подвесного мотора.
5. Для возвращения подвесного мотора
в обычное положение для движения,
удерживая мотор, потяните рычаг
механизма подъёма из воды, затем
медленно опустите мотор.
ЭКСПЛУАТАЦИЯ

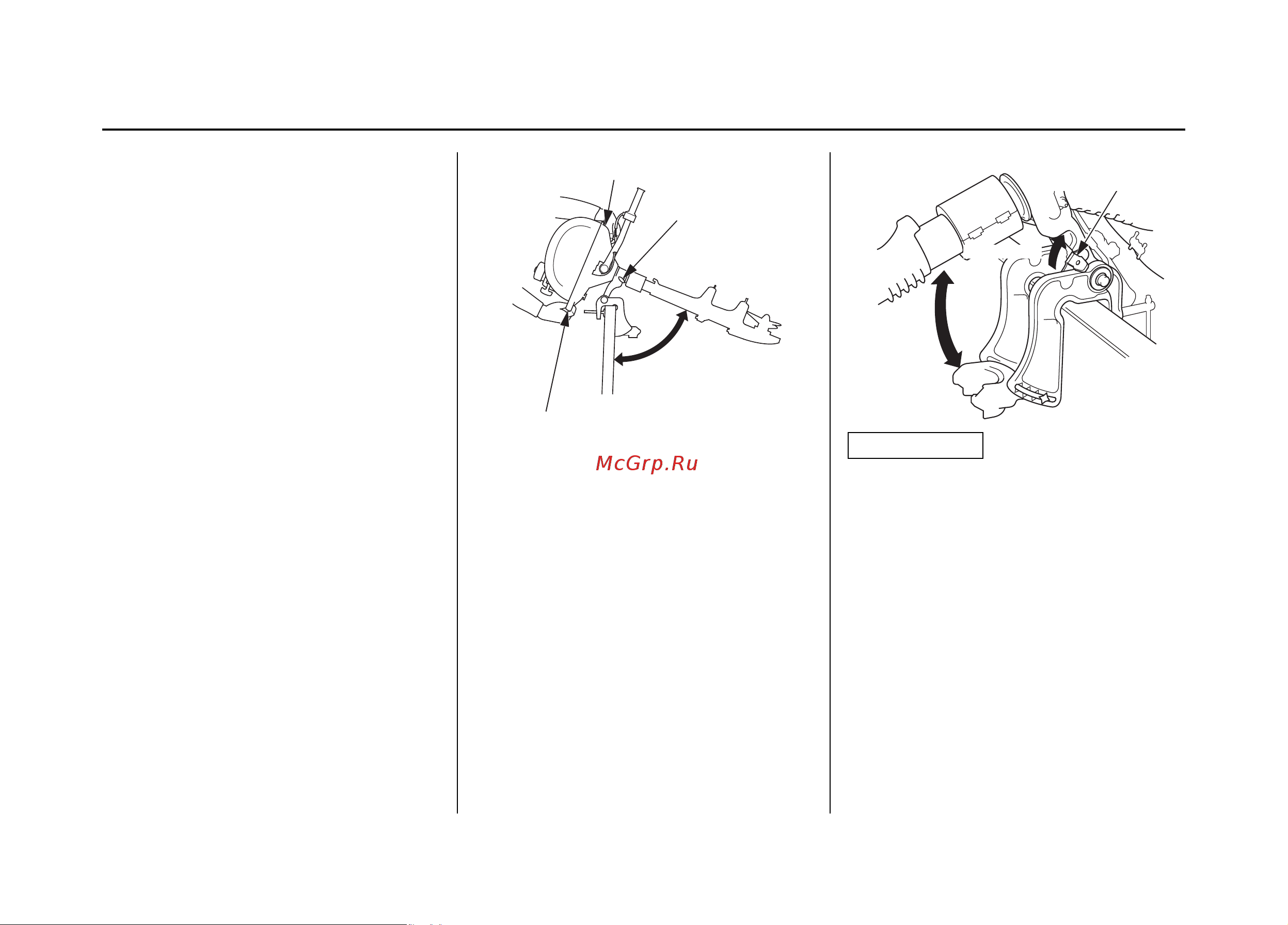

ЗАДНЯЯ РУКОЯТКА ДЛЯ
ПЕРЕНОСКИ
ВИНТ ФРИКЦИОННОГО
ДЕМПФЕРА РУМПЕЛЯ
ПЕРЕДНЯЯ РУКОЯТКА ДЛЯ ПЕРЕНОСКИ
РЫЧАГ МЕХАНИЗМА
ПОДЪЁМА ИЗ ВОДЫ
ПОТЯНУТЬ
