21
PRO TIG 315 P AC/DC MULTIWAVE
3
А
Ток сварки:
10 – 270
В зависимости от толщины основного металла
(См. табл. 11.2).
4
А
Форсаж дуги:
0 – 100
Рекомендуется применять при сварке покрытыми элек-
тродами на малых токах. В процессе сварки происходит
автоматическая регулировка силы сварочного тока, что
уменьшает склонность к залипанию покрытого электрода
к свариваемой детали (См. рис. 7.5).

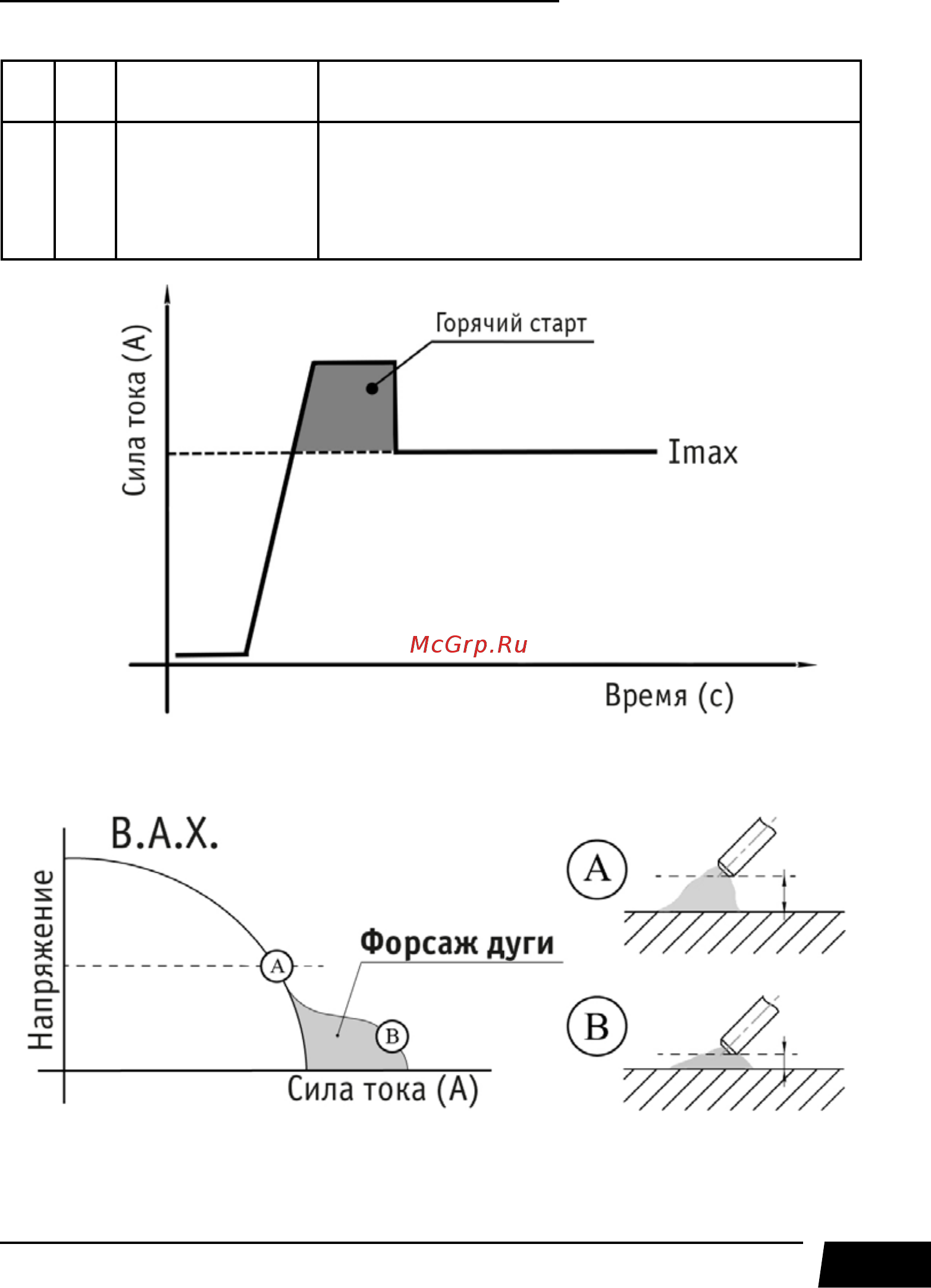

Рис. 7.4. Горячий старт.
Рис. 7.5. Форсаж дуги.
