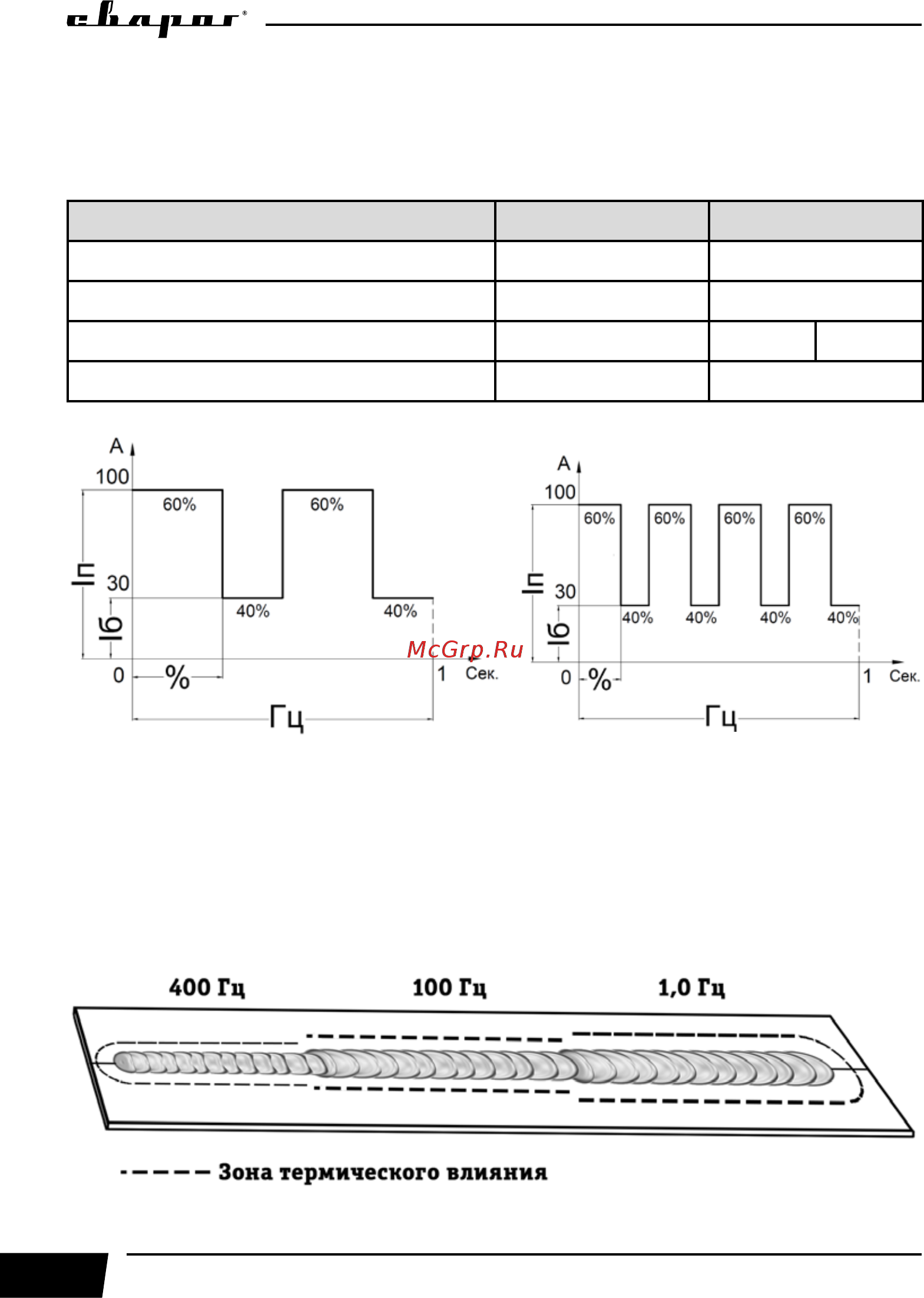

Сварка в импульсном режиме производится за счет разницы между пиковым и базовым
током. Для импульсного режима используется дополнительные 4 параметра сварки: пико-
вый ток, базовый ток, частота импульса и заполнение импульса.
Пример настройки 4-х параметров импульсного режима показан на рисунке 9.19.
Обозначение Ед. измерения Значение
Iп А 100
Iб А 30
Частота импульса Гц 2 4
Заполнение импульса % 60
Рис. 9.19. Настройка импульсного режима с частотой 2 Гц и 4 Гц.
Режимы сварки с большой частотой импульса рекомендовано производить на небольших
толщинах свариваемого металла. На рисунке 9.20 показана зависимость частоты импульса
и зоны термического влияния на нержавеющей пластине толщиной 1 мм.
Рис. 9.20. Зависимость частоты импульса.
