![Сварог TIG 315P AC/DC MULTIWAVE PRO E202 96860 [20/84] Циклограмма для мма сварки](/img/pdf.png)
Сварог TIG 315P AC/DC MULTIWAVE PRO E202 96860 [20/84] Циклограмма для мма сварки
![Сварог TIG 315P AC/DC MULTIWAVE PRO (E202) [20/84] Циклограмма для мма сварки](/views2/1642469/page20/bg14.png)
20
10
%
Баланс полярности:
20 – 60
Зависимость между глубиной проплавления и очисти-
тельными свойствами дуги (См. табл. 9.1).
11
Гц
Частота:
для TIG AC: 0,5 – 200,
0,5 – 20
для DC: 0,5 – 400
Частота импульса: управление тепловложением в
свариваемую деталь (См. раздел 9.8).
для MIX TIG: 1 – 20
Частота смены переменного и постоянного тока
(См. раздел 9.12).
12
%
Заполнение:
для TIG AC или DC:
5 – 95
Управление тепловложением в свариваемую деталь
(См. раздел 9.8).
для MIX TIG: 5 – 95 Заполнение постоянным током (См. раздел 9.12).
13
с
Длительность цикла:
0,5 – 10
Используется в режиме Spot (См. раздел 9.13).
7.2. ЦИКЛОГРАММА ДЛЯ ММА СВАРКИ
Инверторный сварочный аппарат позволяет регулировать полную циклограмму сварки
(См. рис. 7.3).

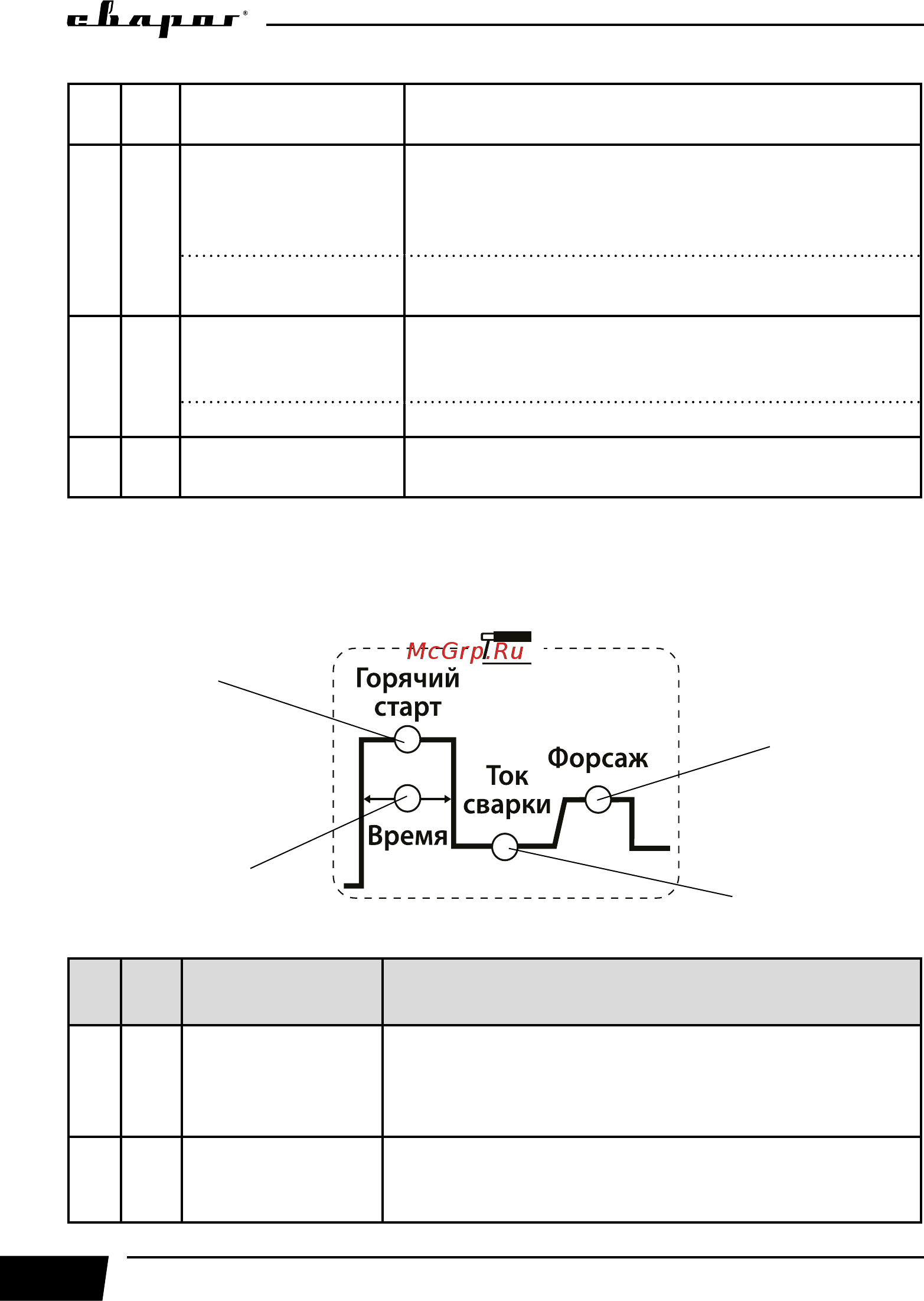

Рис. 7.3. Циклограмма сварки MMA.
Поз.
Ед.
изм.
Параметры Описание
1 А
Горячий старт:
0 – 80
Для обеспечения лучшего поджига дуги в начале сварки
инвертор автоматически повышает сварочный ток. Это
позволяет значительно облегчить начало сварочного
процесса (См. рис. 7.4).
2 с
Время длительности
горячего старта:
0,01 – 1,5
В зависимости от толщины свариваемого металла и диа-
метра покрытого электрода (См. табл. 11.3).
2
1
3
4
