50
9.12. MIX TIG
Режим MIX TIG – чередование переменного (АС) и постоянного тока (DC). Позволяет объ-
единить особенности переменного тока (разбитие оксидной пленки) с постоянным током
(большая глубина проплавления), а также увеличить глубину проплавления до 40%.

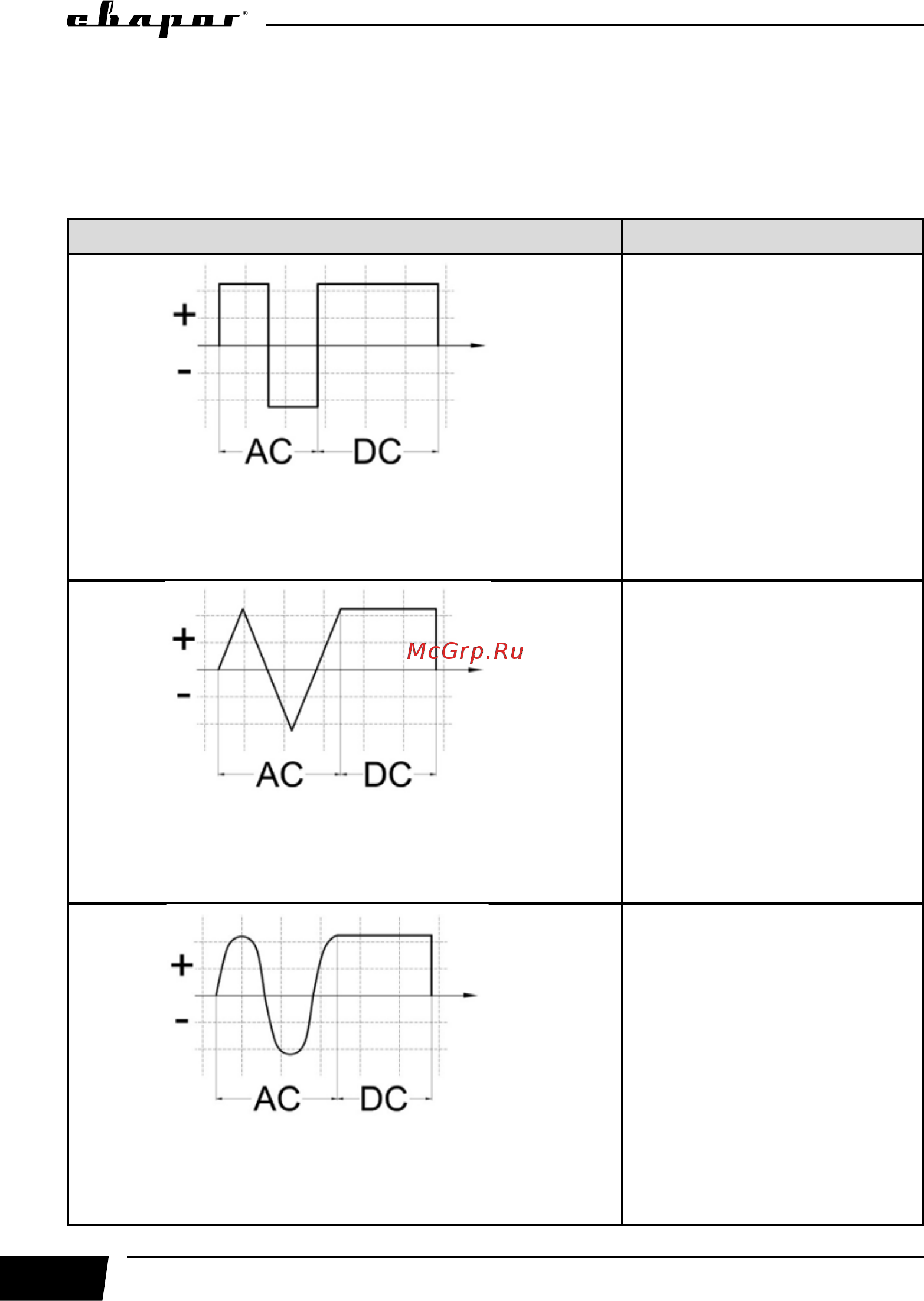

Таблица 9.3. MIX TIG.
Внешний вид Описание
За счет меньшей теплопередачи
температура нагрева сварочной
горелки ниже, а срок службы
вольфрамового электрода
больше в сравнении с обычным
режимом (АС).
Используется для сварки
больших и средних толщин.
Низкая скорость фокусирования сварочной дуги, низкая
скорость разбития оксидной пленки, низкая смачиваемость
сварочной ванны, низкая скорость кристаллизации сварочной
ванны. Сварочный шов может иметь светло-серебристый или
серебристый цвет.
Гибридный режим MIX
(треугольник).
Позволяет получить
минимальные тепловложения
в свариваемую деталь, при
этом глубина проплавления
увеличивается.
Используется, когда необходимо
получить большую глубину
проплавления и уменьшить
тепловложение в свариваемую
деталь.
Средняя скорость фокусирования сварочной дуги, высокая
скорость разбития оксидной пленки, высокая скорость
смачиваемости сварочной ванны, высокая скорость
кристаллизации сварочной ванны. Сварочный шов имеет
светло-серебристый цвет.
Гибридный режим MIX
(синусоида).
Позволяет получить
повышенную смачиваемость
сварочной ванны, при этом
глубина проплавления
увеличивается.
Используется, когда необходимо
получить очень высокую
смачиваемость сварочной
ванны и большую глубину
проплавления
Высокая скорость фокусирования сварочной дуги, высокая
скорость разбития оксидной пленки, очень высокая
скорость смачиваемости сварочной ванны, средняя скорость
кристаллизации сварочной ванны. Сварочный шов имеет
светло-серебристый цвет.
