35
PRO TIG 315 P AC/DC MULTIWAVE
При использовании горелки с водяным охлаждением подключите шланги горелки к те-
плообменнику. Красный цвет шланга – горячая вода, выход. Синий цвет шланга – холодная
вода, вход.
Вставьте силовой наконечник кабеля клеммы заземления в панельную розетку со знаком
«+» (См. рис. 6.1, п. 5) на передней панели аппарата. Поверните его до упора по часовой
стрелке. Убедитесь в плотной фиксации соединения. Закрепите клемму заземления на
заготовке.
8.3. РЕГУЛЯТОР ГАЗА
С помощью регулятора (См. рис 8.6) установите необходимый расход защитного газа (от
4 до 25 л/мин в зависимости от выполняемых задач или см. табл. 9.7).

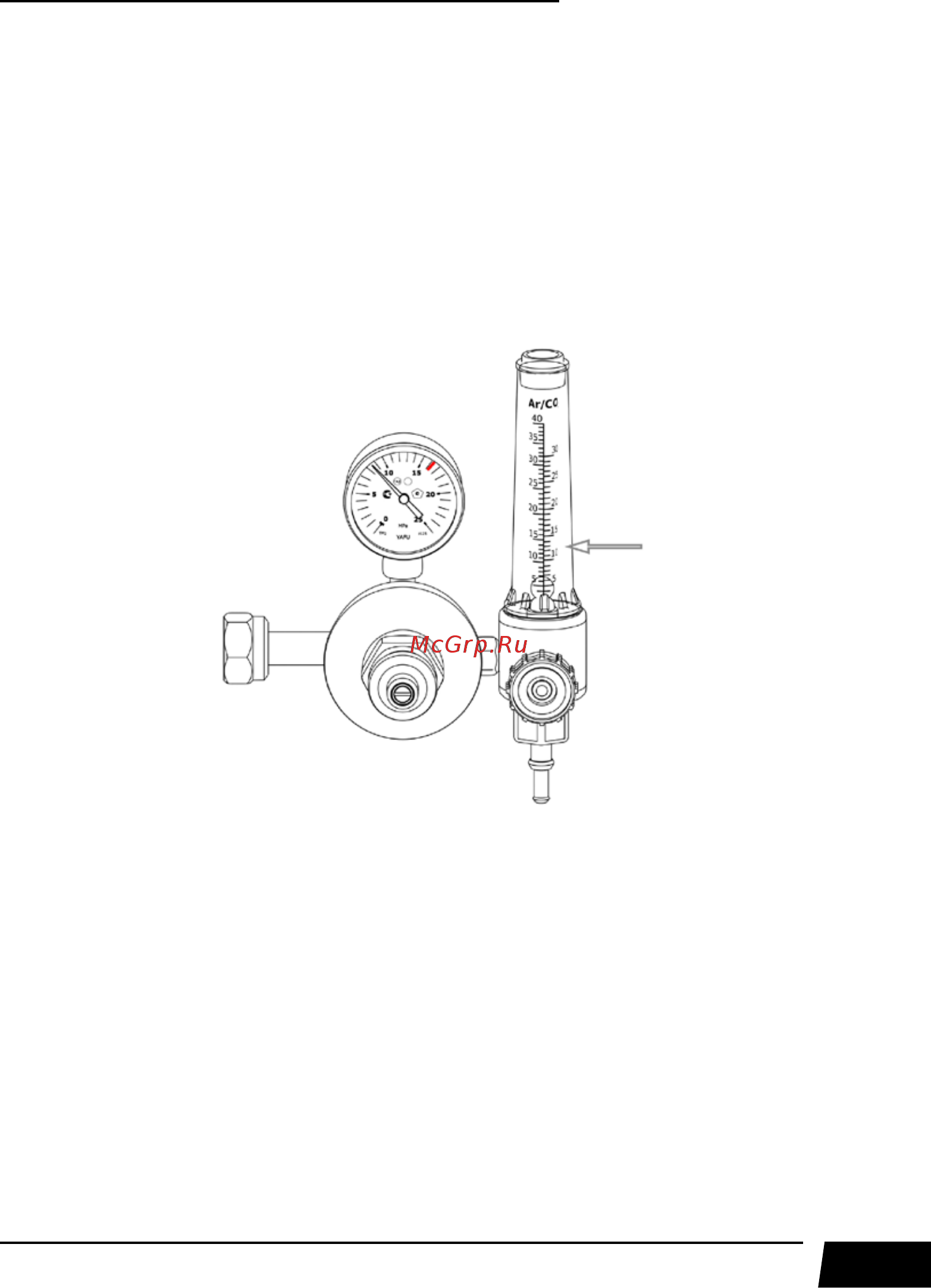

Рис. 8.6. Расход защитного газа.
