59
PRO TIG 315 P AC/DC MULTIWAVE
11.1. ВЛИЯНИЕ ДЛИНЫ ДУГИ И УГЛА НАКЛОНА ЭЛЕКТРОДА
НА ФОРМУ СВАРОЧНОГО ШВА

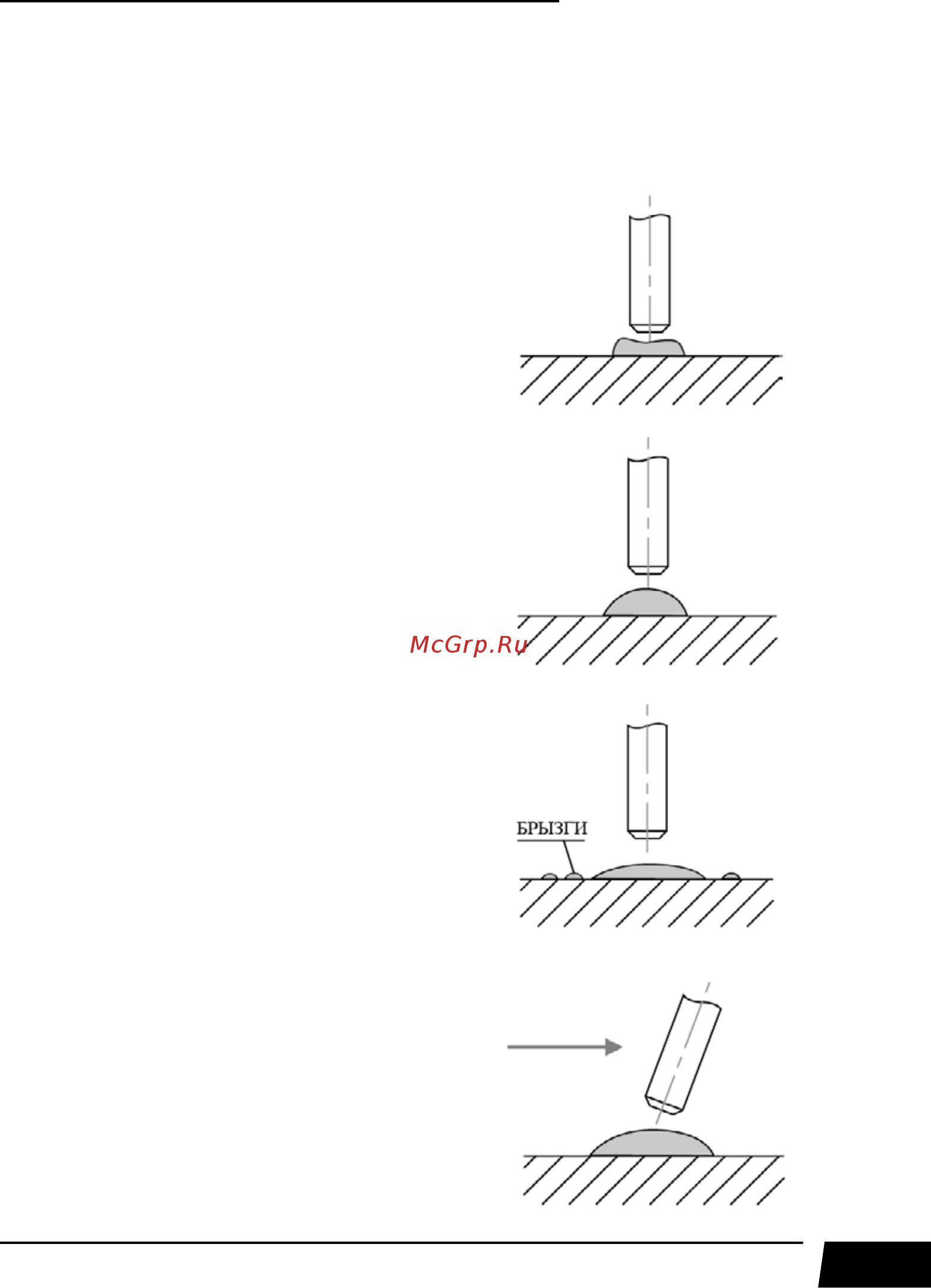

Длина дуги при сварке покрытым электродом считается нормальной в пределах 0,5 – 1,1
диаметра электрода (См. рис. 11.3).
Слишком короткая длина дуги.
Необходимо увеличить расстояние от
электрода до свариваемого изделия.
Нормальная длина дуги.
Слишком длинная длина дуги.
Необходимо уменьшить расстояние от
электрода до свариваемого изделия.
Слишком медленная скорость сварки.
Сварной шов слишком широкий.
