28
2-й такт:
• Отпустите кнопку горелки.
• Основной сварочный ток за установленное время спада уменьшится до тока завершения.
• Дуга продолжит гореть на установленном токе завершения.
3-й такт:
• Для гашения сварочной дуги 2 раза нажмите кнопку на горелке в течение 1 с. Начнется
отсчет установленного времени продува газа после сварки.
7.7. ПОДКЛЮЧЕНИЕ КУЛЕРА (ТЕПЛООБМЕННИКА)
Инверторный сварочный аппарат PRO TIG 315 P AC/DC MULTIWAVE (E202) может работать
с двумя типами кулеров: как отдельных (на 4, 6 и 9 литров, питание которых независимое),
так и кулеров, предназначенных для работы с данным аппаратом.
Подключение специализированного кулера осуществляется через разъём на задней
панели аппарата (См. рис. 6.1. п. 9). При подключении система охлаждения включается во
время сварки. Если сварка не производится более 5 минут, кулер выключается.
№ контакта Описание
1, 2 220 В АС
3, 4 Управление

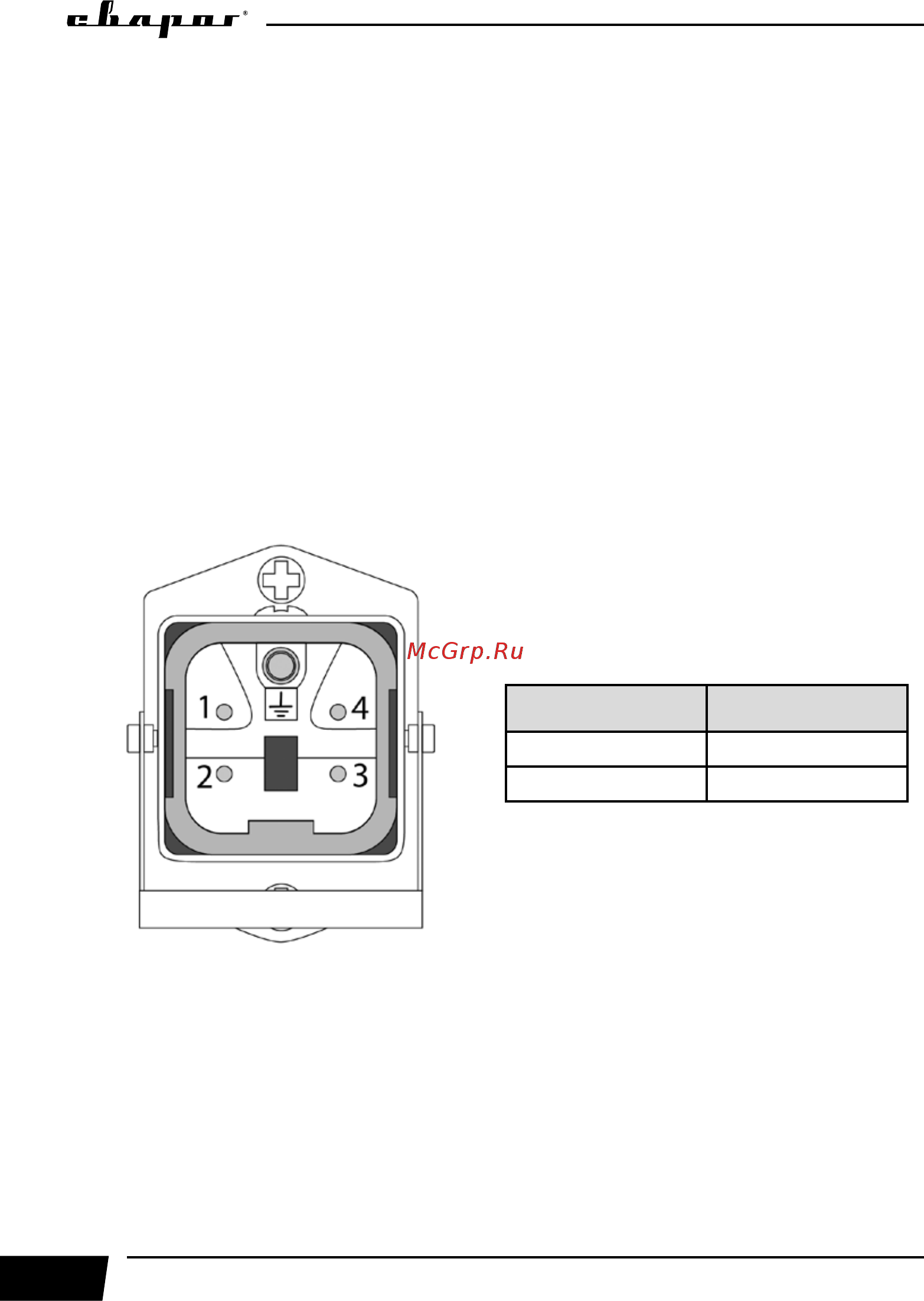

Рис. 7.9. Разъём подключения кулера.
7.8. ПЕДАЛЬ УПРАВЛЕНИЯ СВАРОЧНЫМ ТОКОМ
Педаль управления сварочным током служит для включения/выключения сварочной дуги
и регулировки тока в процессе сварки. Общий вид педали и принцип подключения показан
на рисунке 7.10.
