29
PRO TIG 315 P AC/DC MULTIWAVE

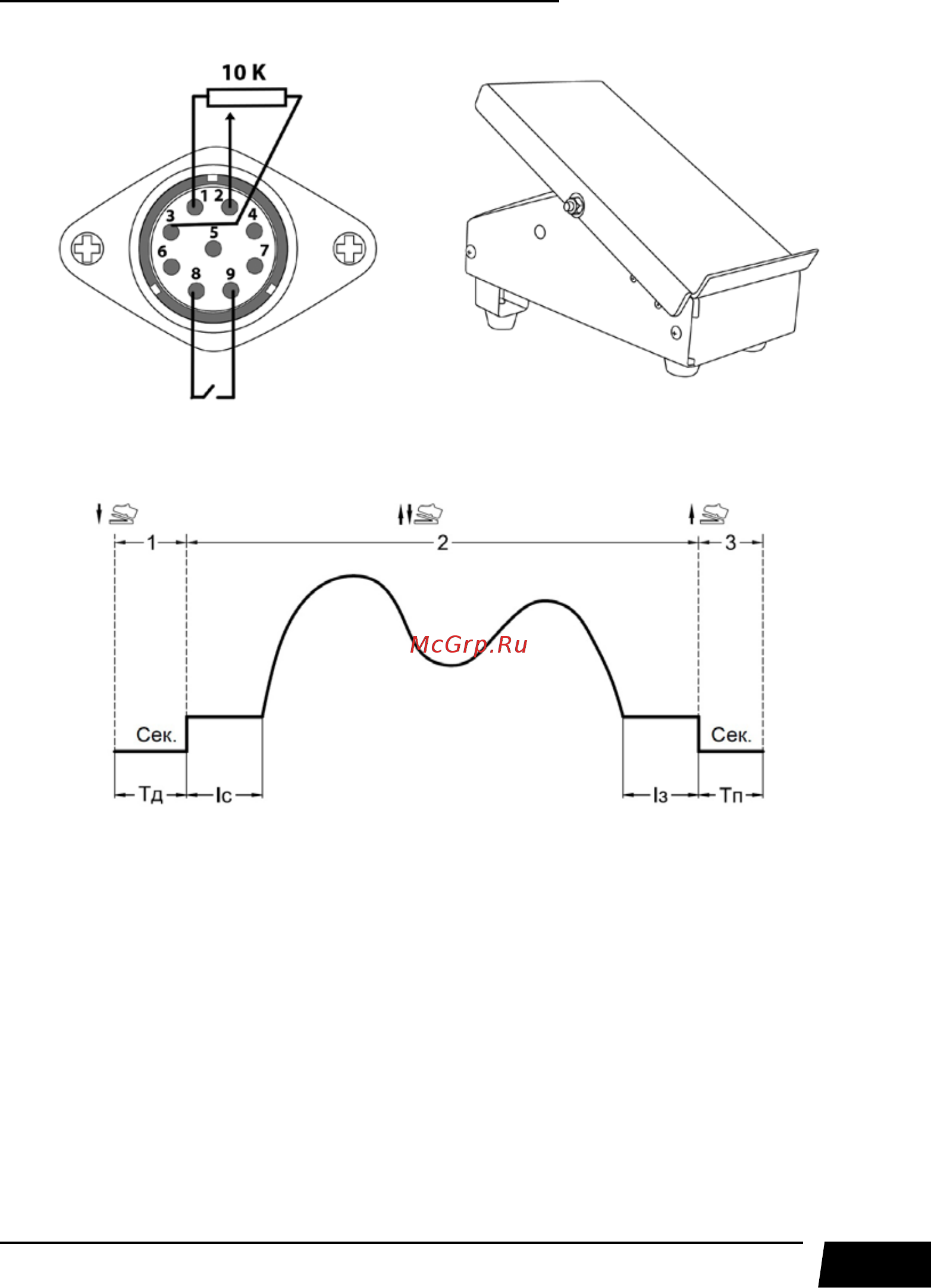

Рис. 7.10. Педаль управления сварочным током.
Принцип работы педали управления сварочным током показан на рисунке 7.11.
Рис. 7.11. Принцип работы.
1-й такт:
• Нажмите и удерживайте рычаг педали ногой.
• Начнется отсчет установленного времени продува газа до сварки.
• Сработает ВЧ поджиг, возникнет основная дуга.
2-й такт:
• Не отпуская рычаг педали, регулируйте необходимую силу тока.
3-й такт:
• Отпустите рычаг педали.
• Начнется отсчет установленного времени продува газа после сварки.
