22
7.3. СОХРАНЕНИЕ И ЗАГРУЗКА ПРОГРАММ СВАРКИ
Аппарат позволяет сохранить 50 режимов сварки для аргонодуговой и ручной дуговой
сварки. Ячейки памяти от 0 до 9 свободны для записи. Ячейки памяти от 10 до 49 – с
предустановленными программами сварки (при необходимости их можно перезаписать
(См. раздел 7.5)).

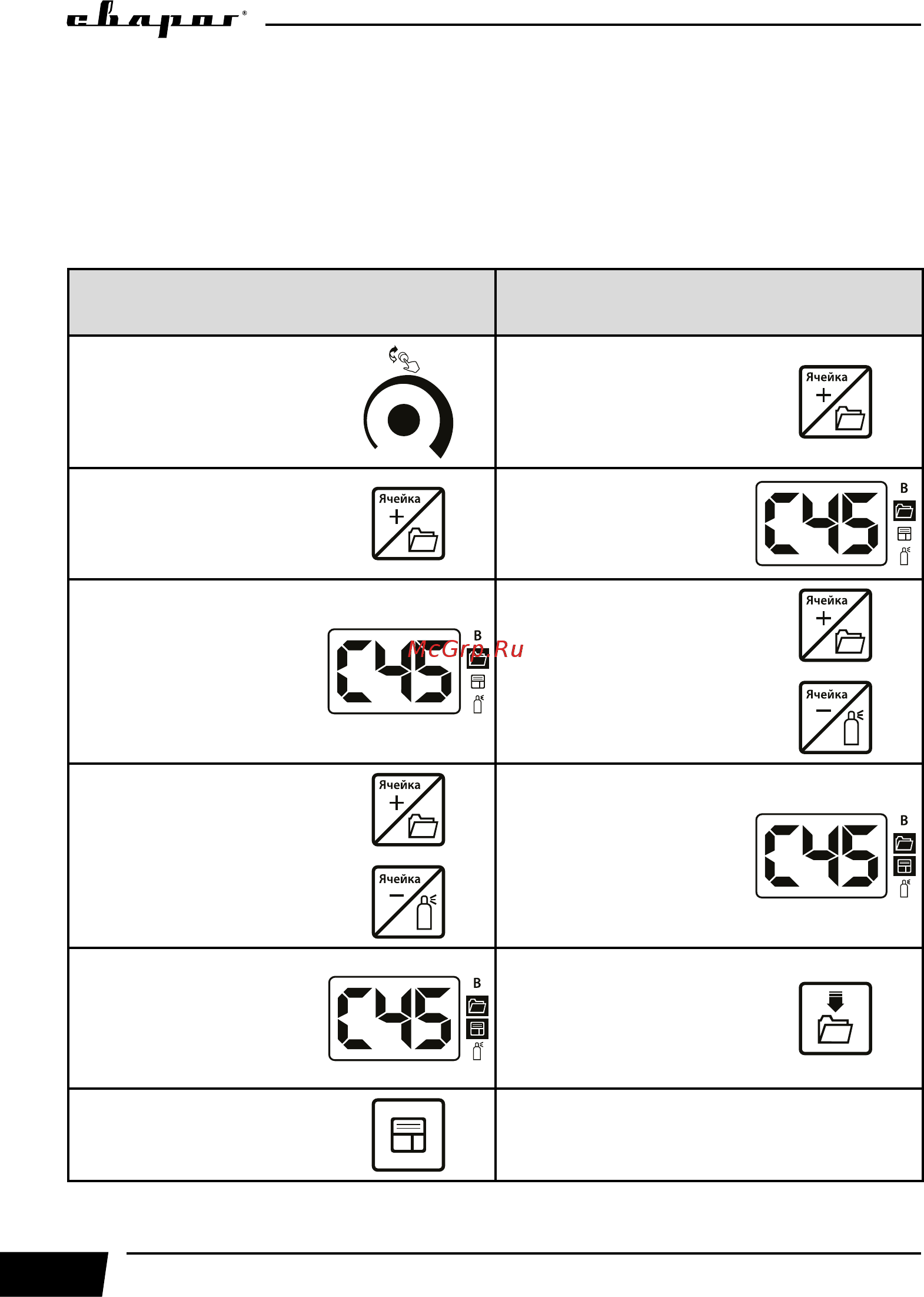

Таблица 7.1. Порядок загрузки и сохранения режимов сварки.
Как сохранить Как загрузить
Предварительно устано-
вите нужные параметры.
Нажмите кнопку входа.
Нажмите кнопку входа.
Загорится номер ячейки
на индикаторе №2.
Например, С45 – выбрана
ячейка №45.
Загорится номер ячейки
на индикаторе №2.
Например, С45 – выбрана
ячейка №45.
Кнопками увеличения
или уменьшения выбери-
те ячейку памяти.
Кнопками увеличения
или уменьшения выбери-
те ячейку памяти.
Если ячейка уже запи-
сана, загорится значок
сохранение режима
сварки.
Если ячейка уже запи-
сана, загорится значок
сохранение режима
сварки. При необходи-
мости ячейку можно
перезаписать.
Нажмите кнопку «За-
грузить». Режим сварки
загружен.
Нажмите кнопку
«Сохранить». Режим
сварки сохранен.
