41
PRO TIG 315 P AC/DC MULTIWAVE
1. Нажмите кнопку на горелке.
2. Коснитесь кончиком вольфрамового электрода поверхности изделия.
3. Отведите горелку вверх до появления сварочной дуги.
4. Наклоните горелку и подайте присадочный пруток.
5. Для окончания процесса сварки нажмите кнопку на горелке.
Способ поджига от сопла горелки – наиболее простой способ поджига сварочной дуги
при TIG Lift сварке.

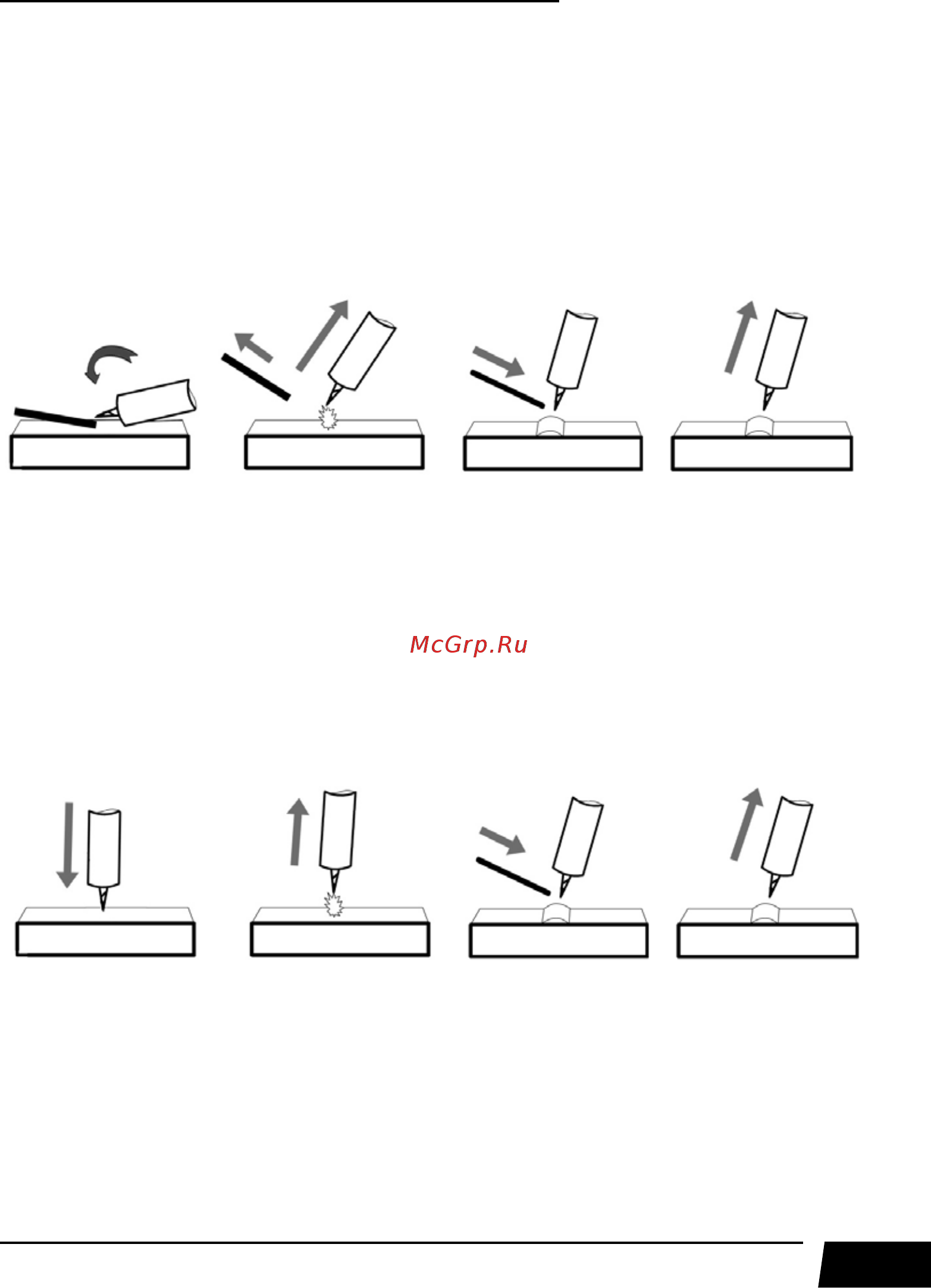

Рис. 9.9. Поджиг дуги от сопла горелки.
1. Нажмите кнопку на горелке.
2. Наклоните горелку, дотроньтесь соплом до свариваемого изделия. Резким движением до-
троньтесь кончиком электрода до изделия.
3. Отведите горелку вверх до появления сварочной дуги.
4. Наклоните горелку и подайте присадочный пруток.
5. Для окончания процесса сварки нажмите кнопку на горелке.
Способ поджига от присадочного прутка используется, если предъявляются повышен-
ные требования к качеству сварного шва.
Рис. 9.10. Поджиг дуги от присадочного прутка.
1. Нажмите кнопку на горелке.
2. Подведите присадочный пруток и кончик электрода к зоне розжига, дотроньтесь кончиком
электрода до прутка.
3. Резким движением отведите пруток в сторону, а горелку
– вверх до появления сварочной
дуги.
4. Наклоните горелку и подайте присадочный пруток.
5. Для окончания процесса сварки нажмите кнопку на горелке.
