30
7.9. ВЫСОКОЧАСТОТНЫЙ ПОДЖИГ ДУГИ
Высокочастотный поджиг (HF) позволяет зажечь TIG дугу без касания к изделию.
Основное преимущество в том, что при зажигании дуги в основном металле не остается
вольфрамовых включений (См. рис. 7.12).

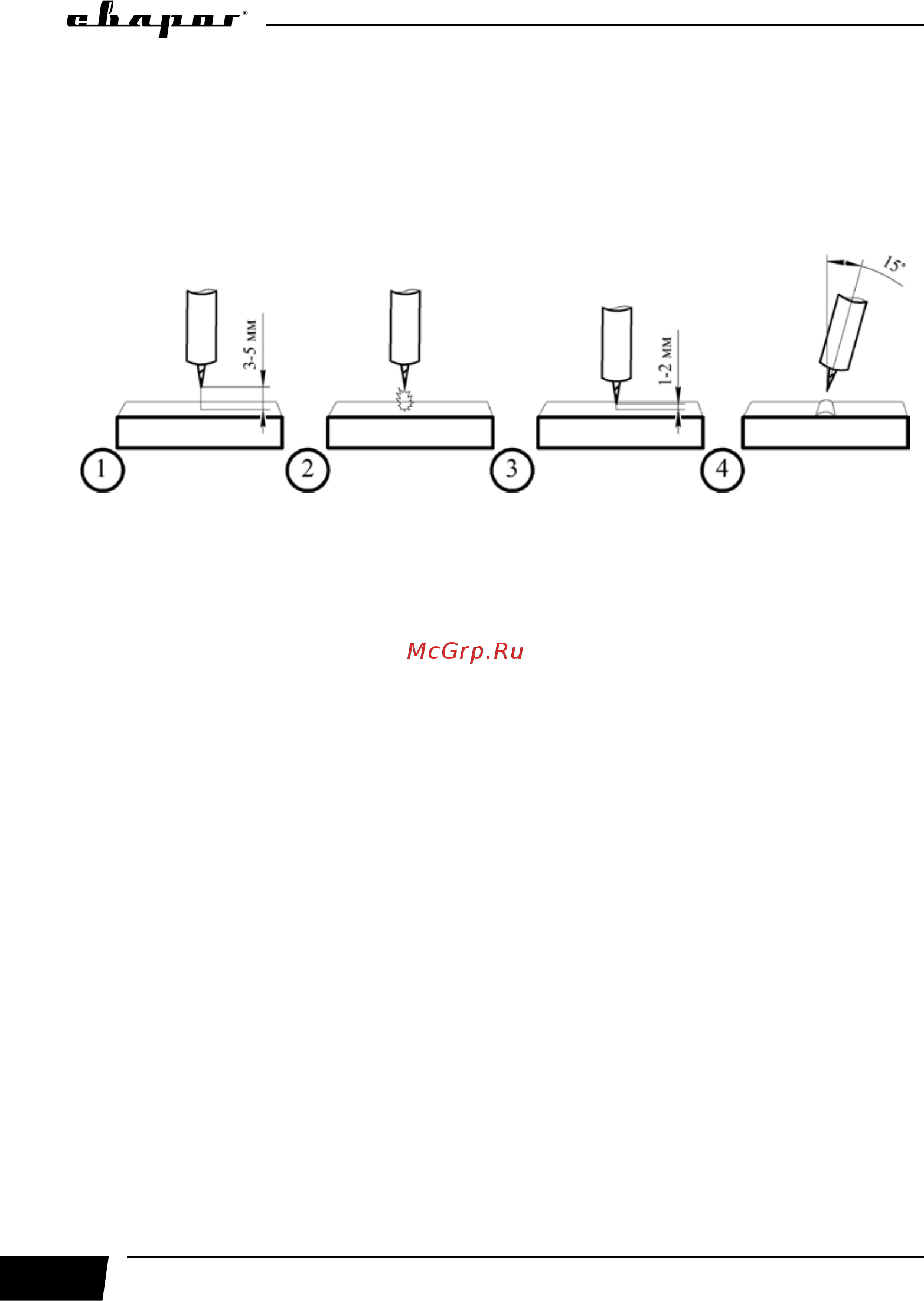

Рис.7.12. Высокочастотный поджиг дуги.
1. Поднесите горелку к изделию на необходимое расстояние.
2. Нажмите кнопку на горелке – произойдет кратковременный разряд.
3. Если дуга не зажглась, то уменьшите зазор между торцом вольфрамового электрода и
изделием. При возникновении дуги приподнимайте горелку вверх до необходимого рассто-
яния.
4. Наклоните горелку на 15° и начинайте сварку.
