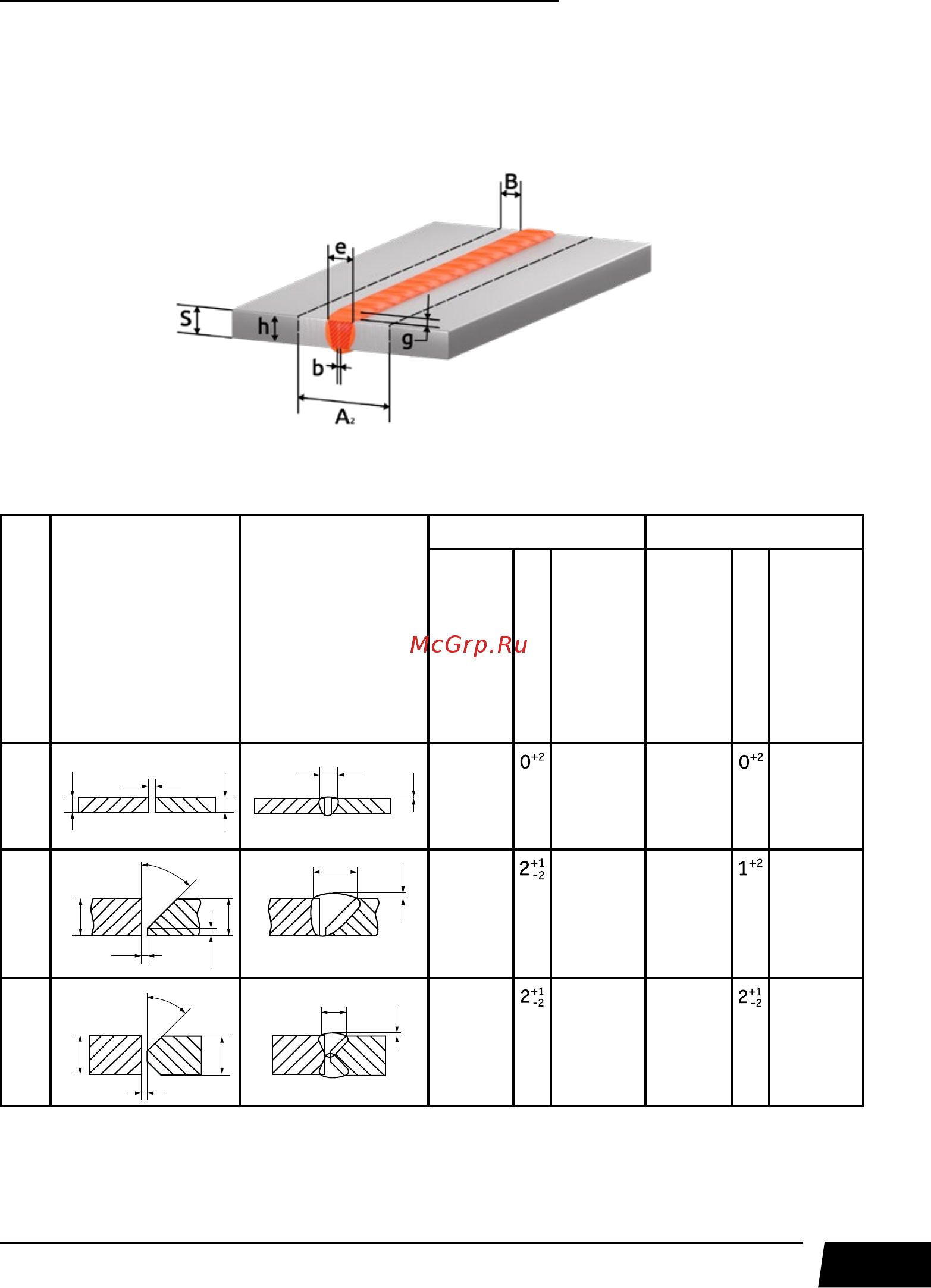

12. ВЫБОР РАЗДЕЛКИ КРОМОК СВАРИВАЕМОГО МЕТАЛЛА
Выбор разделки кромок зависит от толщины свариваемого металла и вида соединения.
Рис. 12.1. Пример стыкового соединения.
№ Подготовка
кромок
Сварной шов Для MMA сварки Для TIG сварки
Толщина
свариваемого
металла S, мм
Зазор b, мм
Ширина шва e, мм
Толщина
свариваемого
металла S, мм
Зазор b, мм
Ширина шва e, мм
С2
S
S
b
e
g
1,5-4,0 6,0-8,0 0,8-6,0 7,0-12,0
С8
b
S
S
1±1
(45±2)°
e
g
4,0-14,0 12,0-14,0 6,0-10,0 10,0-20,0
С15
b
S
S
(45±2)°
g
e
14 и
более
14 и
более
10 и
более
14 и
более
