![Сварог TIG 315P AC/DC MULTIWAVE PRO E202 96860 [58/84] Рис 11 схема образования дуги](/img/pdf.png)
Сварог TIG 315P AC/DC MULTIWAVE PRO E202 96860 [58/84] Рис 11 схема образования дуги
![Сварог TIG 315P AC/DC MULTIWAVE PRO (E202) [58/84] Рис 11 схема образования дуги](/views2/1642469/page58/bg3a.png)
58

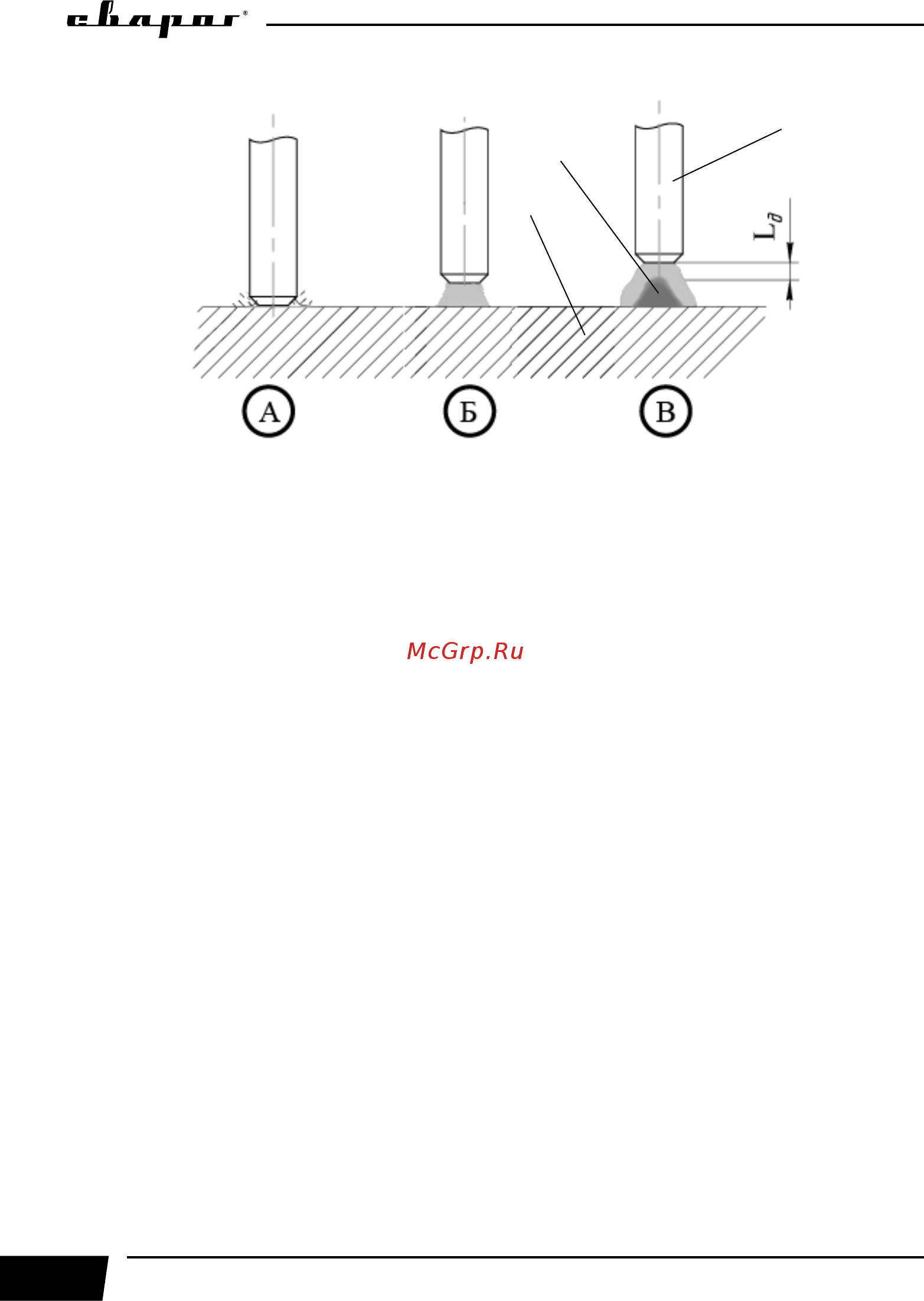

Рис. 11.2. Схема образования дуги:
А) короткое замыкание; Б) образование дуги; В) правильное положение электрода при сварке,
где: 1 – металл, 2 – электрическая дуга, 3 – электрод, Lд – расстояние от электрода до поверхности
сварочной ванны.
1
2
3
