19
PRO TIG 315 P AC/DC MULTIWAVE
7.1. ЦИКЛОГРАММА ДЛЯ TIG СВАРКИ
Инверторный сварочный аппарат позволяет регулировать полную циклограмму сварки
(См. рис. 7.2).

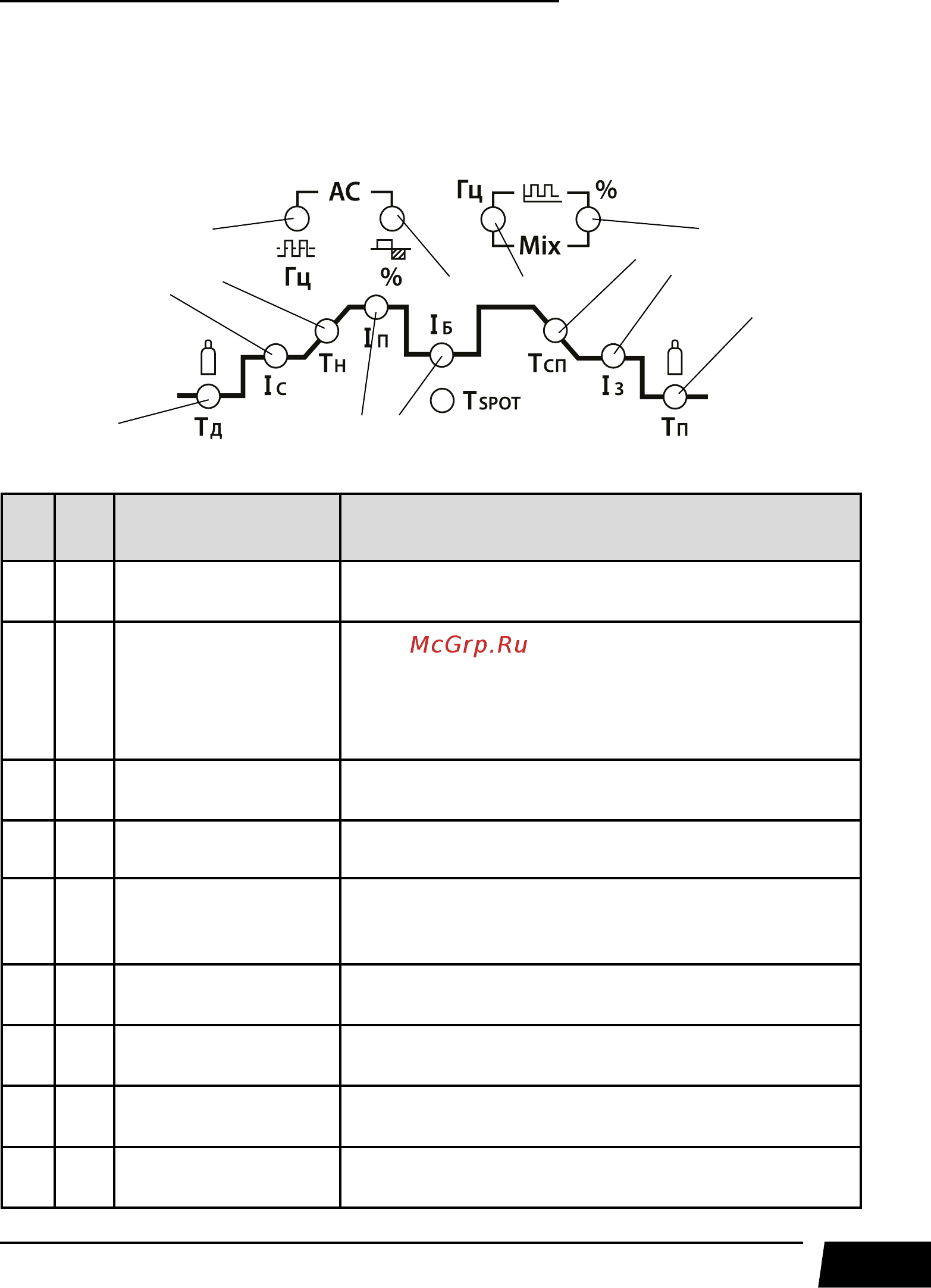

Рис. 7.2. Циклограмма сварки TIG.
Поз.
Ед.
изм.
Параметры Описание
1 с
Предварительный
продув газа: 0,5 – 10
Используется до начала сварки, для защиты сварочно-
го шва.
2 А
Начальный (старто-
вый) ток: 5 – 315
Стартовый ток меньше основного: для исключения
прожига при начале сварки (тонколистовой металл).
Стартовый ток больше основного: для получения
равномерного соединения при начале сварки (толсто-
листовой металл).
3
c
Время нарастания
тока: 0 – 15
Время перехода от стартового до пикового тока
сварки.
4
А Пиковый ток: 5 – 315 В зависимости от толщины основного металла.
5
А Базовый ток: 5 – 315
Используется при TIG сварке в импульсном режиме.
Может регулироваться как в ручную так и в пропор-
циональной зависимости от пикового тока.
6
с
Время спада тока:
0 – 15
Время перехода от пикового тока до тока завершения.
7
А
Ток завершения:
5 – 315
Применяется в основном для заварки кратера.
8
с
Продув газа после
сварки: 0,5 – 15
Используется для защиты окончания сварочного шва.
9
Гц
Частота переменного
тока: 50 – 200
Зависимость между шириной и скоростью
фокусирования сварочной дуги (См. табл. 9.1).
1
2
3
4
5
6
7
8
9
10
11
12
