33
PRO TIG 315 P AC/DC MULTIWAVE
8.1. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте
надежность соединения кабеля и сетевой розетки (См. рис. 8.3).

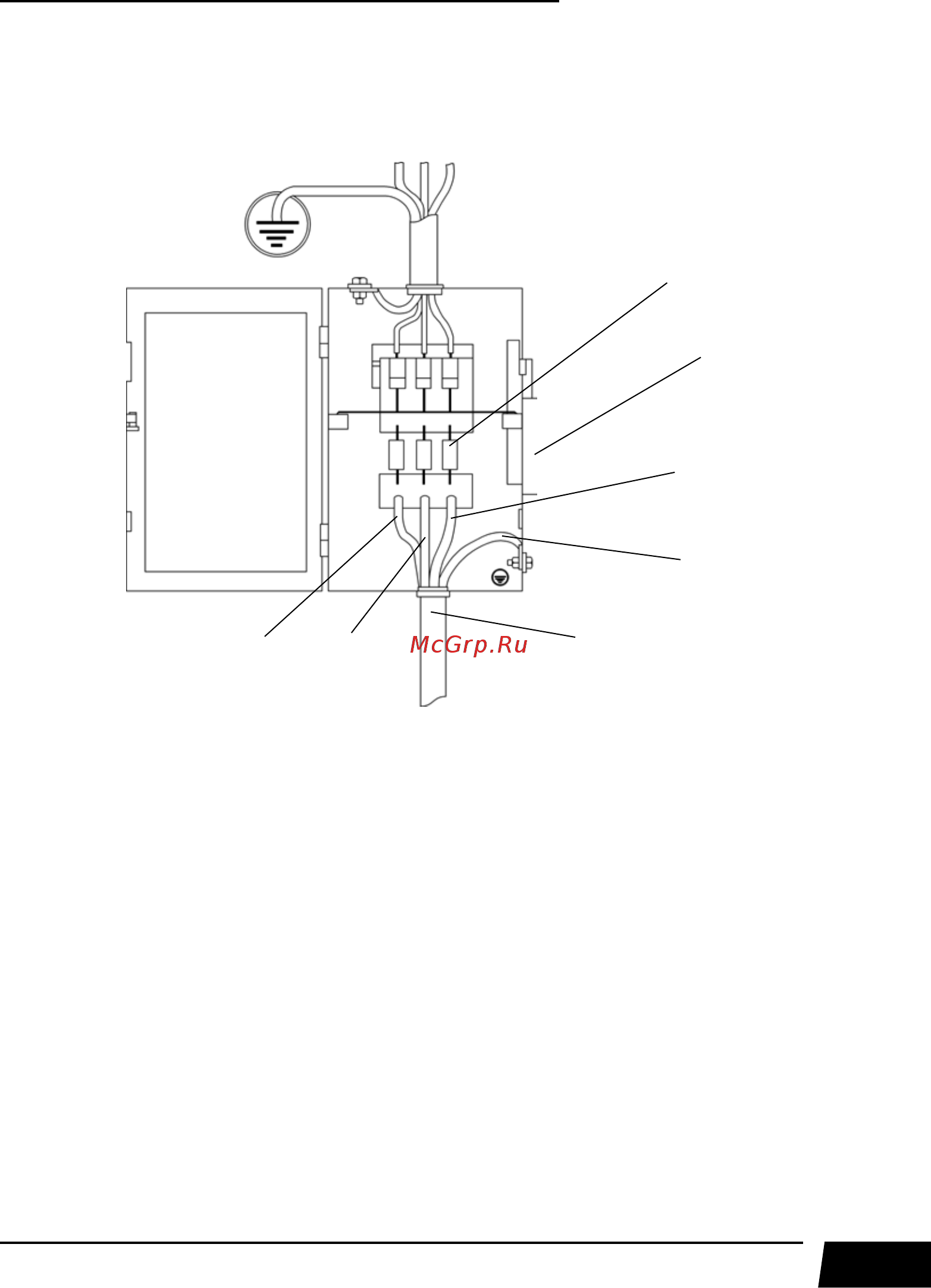

Рис. 8.3. Схема подключения к сети.
1) Выключатель. 2) Предохранители. 3) Сетевой кабель источника питания:
а) чёрный – подключение фазы, б) коричневый – подключение фазы, в) серый – подключение
фазы, г) желто-зелёный заземляющий кабель (земля, не соединять с нулевым проводом).
8.2. ПОДКЛЮЧЕНИЕ ГОРЕЛКИ
1. Подсоедините газовый шланг к газовому разъёму аппарата и к газовому редуктору,
присоединенному к баллону. При подключении баллон и редуктор должны быть закрыты.
Система газоснабжения, состоящая из газового баллона, редуктора и газового шланга,
должна иметь плотные соединения (используйте винтовые хомуты), чтобы обеспечить
надежную подачу газа и защиту сварочного шва.
2. Подключайте сварочные принадлежности для TIG сварки в следующем порядке.
Инверторный сварочный аппарат PRO TIG 315 P AC/DC MULTIWAVE (E202) может работать
с двумя типами горелок – горелки с цифровым или аналоговым управлением (См. рис. 8.4).
