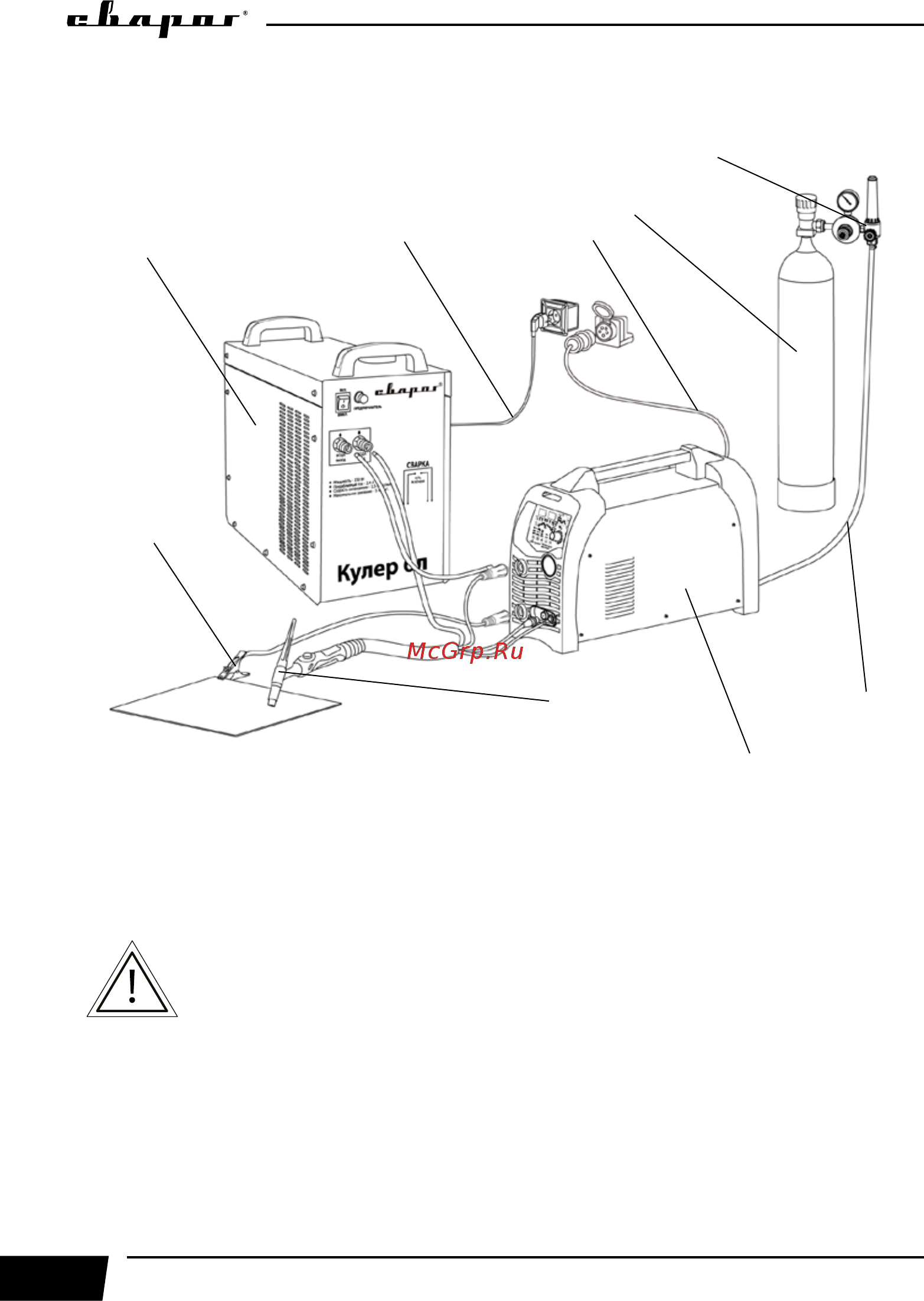

Схема подключения аппарата для TIG сварки с горелкой водяного охлаждения и теплооб-
менником показана на рисунке 8.2.
Рис. 8.2. Схема подключения оборудования с водяным охлаждением.
1) Клемма заземления. 2) Горелка TIG с водяным охлаждением. 3) Теплообменник. 4) Сетевой
кабель теплообменника, подключение 220 В. 5) Сварочный аппарат. 6) Баллон с газом.
7) Редуктор. 8) Газовый шланг. 9) Сетевой кабель сварочного аппарата.
Теплообменник, газовый шланг и редуктор не входят в стандартную
комплектацию.
